Если код набран неправильно, система защиты блокируется на время 15–30 с, после чего можно повторить набор кода. При включении ключа А1 телефон работает в обычном режиме, обеспечивая набор номера и связь. Система вновь входит в режим охраны через 10–20 с после того, как трубка будет опущена на аппарат.

Входящая связь.Любая посылка вызова частотой 25 Гц и напряжением 90—120 В, пришедшая от АТС, напрямую на телефон не поступает, так как ключ А1 в исходном состоянии заперт. После обработки сигнала вызова элементами DD1.1, DD1.2 с небольшой задержкой, определяемой номиналами элементов С2, СЗ, на выходе 4 DD1.2 появится логическая единица, которая через диод VD5 открывает ключ А1 только на время вызова. При снятии трубки с телефонного аппарата входной узел запирается через диод VD4, и далее для подключения телефона к линии и ведения разговора необходимо вновь набрать индивидуальный код.

Таким образом, система защиты блокирует подключение к охраняемому участку линии любых телефонных аппаратов без знания кода. Дешифратор может быть выполнен одно-, двух-, трехзначным.

Размер платы — 100x60 мм, подключение к линии осуществляется тремя разъемами. Единственным условием является использование телефонных аппаратов II и III группы сложности (с потреблением от линии не более 50–80 мкА).

Схема № 4. Активный индикатор состояния линиив отличие от выше приведенного устройства не только выявляет подключение дополнительной нагрузки, но и при срабатывании системы сигнализации переводит устройство в активный режим работы. Этот режим позволяет блокировать многие радиоретрансляционные устройства и приборы, предназначенные для автоматической записи телефонных переговоров. Принципиальная схема такого устройства представлена на рис. 7.22.

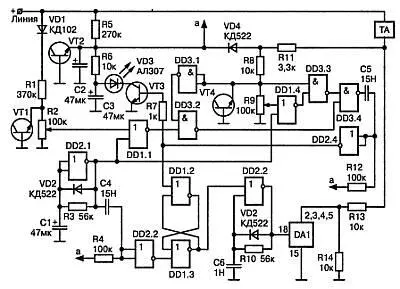

Рис. 7.22. Активный индикатор состояния линии

Устройство собрано на 4 микросхемах и 4 транзисторах.

Исходное состояние:трубка телефонного аппарата опущена. Питание устройства осуществляется от телефонной линии через ограничительный резистор R5. Конденсатор С2 заряжается через резистор R5 до напряжения стабилизации стабилитрона, выполненного на транзисторе VT2.

С конденсатора С2 напряжение величиной 7–8 В поступает на устройство для питания микросхем (точка а). От источника питания через резистор R6 заряжается конденсатор СЗ. Резисторы R6, R7, конденсатор СЗ, светодиод VD3 и транзистор VT3 образуют схему индикации устройства.

Напряжение линии через диод VD1 типа КД102 поступает на делитель напряжения, образованный резисторами R1 и R2. Напряжение на резисторе R2 ограничивается транзистором VT1, включенным по схеме стабилитрона до напряжения питания, что необходимо для защиты входов микросхем от высокого напряжения.

С движка подстроечного резистора R2 напряжение высокого уровня поступает на вход элемента DD1.1 микросхемы K561ЛE5, запрещая проход импульсов с генератора, выполненного на элементе DD2.1 микросхемы K561TЛ1. Этот генератор собран на основе триггера Шмидта. При заряде и разряде конденсатора С1 на выходе генератора появляются прямоугольные импульсы.

Поскольку заряд конденсатора С1 происходит через диод VD2 типа КД522, а разряд — через резистор R3, то на выходе элемента DD2.1 имеют место короткие положительные импульсы с частотой следования 1–0,5 Гц. Первый же импульс, пройдя через дифференцирующую цепочку С4, R4 и элемент DD2.2, устанавливает триггер, собранный на элементах DD2.1, DD1.3, в положение, когда на входе элемента DD2.3 низкий уровень напряжения. Генератор, собранный на DD2.3, выключен и на выводах 1, 8 микросхемы DA1 типа КР1014КТ1 присутствует высокий уровень. Одновременно импульсы с DD2.1 поступают на элементы DD1.1 и DD1.4. Через DD1.1 импульсы не проходят, так как с резистора R2 поступает высокий уровень. Нулевой уровень, снимаемый с резистора R9, подается на входы элементов DD3.1 и вход DD3.3 микросхемы K561ЛA7. Поэтому импульсы, проходящие через DD1.4, не проходят на DD3.4. Следовательно, на выходе DD2.4 присутствует логический нуль, и транзистор VT3 закрыт. С движка резистора R2 снимается напряжение логической единицы, достаточное для переключения элемента DD1.1, выполняющего функцию управляемого компаратора с чувствительностью в десятки милливольт.

Примечание

Если к линии подключается дополнительная нагрузка сопротивлением менее 100 кОм, то напряжение в линии уменьшится на некоторую величину
