Всего в 1959-1960 годах в строй было введено 23 ПЛ пр.629. Уже к 1960 г. (когда на боевом дежурстве еще не было ни одной МБР сухопутного базирования) в составе советского ВМФ находилось более десятка ПЛ пр.611-АВ и 629, вооруженных баллистическими ракетами Р- 11ФМ.

Ракетный комплекс Д-1 находился на вооружении ПЛ в течение девяти лет.

С 1958 г. по 1967 г. было произведено 77 пусков ракет Р-11ФМ, из которых 59 были успешными. 3 пуска были неудачными из-за отказа систем ракет, 7 – из-за ошибок личного состава или неточного определения места лодки, причины восьми установить не удалось. Ракетный комплекс Д-1 был снят с вооружения в 1967 году.

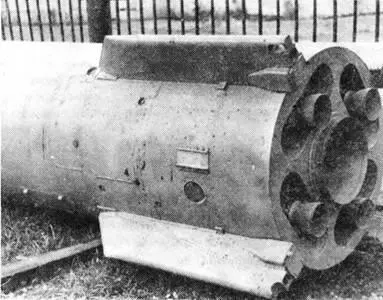

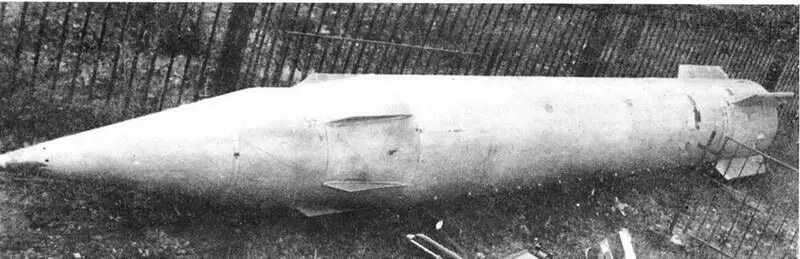

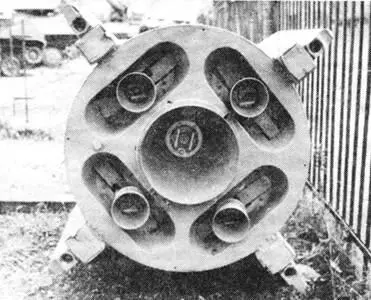

На снимках: Р-13

Баллистическая ракета Р-13 комплекса Д-2

Первой отечественной баллистической ракетой, разработанной специально для ПЛ, стала Р-13, эскизный проект которой был выполнен ОКБ-1 в конце 1955 г.- первой половине 1956 г. Дальнейшие работы по ракете вело СКБ-385 под руководством В.П.Макеева.

В августе 1956 г. Совет Министров принял Постановление о разработке комплекса Д-2 с баллистической ракетой Р-13, для вооружения дизельных ПЛ пр.629 и атомных ПЛ пр.658. У обоих типов лодок имелось по 3 вертикальных ракетных шахты СМ-60 в рубке.

Конструкторская документация на Д-2 была выпущена СКБ-385 в начале 1957 г. В декабре 1958 г. начались испытания двигателей ракеты.

Летные испытания ракеты проводились с июня 1959 г. по март 1960 г. на полигоне Капустин Яр с неподвижного и качающегося стендов.

Корабельные испытания Р-13 были проведены на Северном флоте на ПЛ пр.629 с ноября 1959 г. по август 1960 г. Всего было проведено 19 пусков на полигоне (из них 15 успешных) и 13 пусков с ПЛ (11 успешных).

С августа по сентябрь 1960 г. в Кольском заливе прошли испытания на взрывостойкость ракетного вооружения комплекса Д-2. Целью испытаний было определение живучести ракетного вооружения и корпуса подводной лодки. Для испытаний был построен натурный ракетный отсек лодки пр.629. Испытания проводились неконтактными взрывами глубинных бомб, мин и шнуровых зарядов, имитирующих по ударной волне атомные подводные взрывы. Всего было проведено 6 испытаний, по результатам которых были выработаны рекомендации по путям повышения взрывобезопасности ракет. Было предложено хранить ракеты на ПЛ заправленными только окислителем, а горючее хранить в цистернах ПЛ.

Р-13 представляла собой одноступенчатую баплистическую ракету с отдепяющейся в конце активного участка боевой частью. В хвостовой части ракета имела 4 стабилизатора. Система управпения Р-13 автономная (инерциальная).

Ракета Р-13 была оснащена жидкостным двигателем С2713, который имел одну центральную и четыре рулевых камеры сгорания. Двигатель работал на горючем ТГ-02, состоявшем из смеси ксилидина и триэтиламина, и окислителя АК-27И (растворе четырехокиси азота в концентрированной азотной кислоте). Компоненты топпива были весьма токсичны, что требовало специапьных мер защиты при работе с ними. При соприкосновении компонентов они мгновенно воспламенялись.

Баки окислителя и горючего образовывали среднюю часть, или топливный отсек ракеты. Баки являлись несущими, т.е. основными силовыми элементами корпуса ракеты, воспринимающими на себя все возникающие при старте и на траектории нагрузки. Были выполнены по схеме "бак над баком". Верхний (передний) бак предназначен для хранения окислителя и промежуточным днищем был разделен на верхний и нижний полубаки, нижний бак предназначен для хранения горючего. В промежутке между баками в районе центра тяжести ракеты размещались гироскопические приборы системы управления, что обеспечивало лучшие условия их работы.

Для обеспечения пожаровзрывобезопасности ПЛ ракета Р-13 на берегу заправлялась только окислителем, а заправка ее горючим производилась из цистерн ПЛ непосредственно перед стартом.

Скорость ракеты в момент выключения двигателя при стрельбе на максимальную дальность достигла 2050 м/с, наивысшая точка траектории 145 км, время полета – 7 минут 5 секунд. Скорость встречи боевой части с целью составляла 700 м/с.

Постановлением СМ N° 1109-461 от 13.10.1961 г. комплекс Д-2 с баллистической ракетой Р-13 был принят на вооружение ВМФ. Ракета Р-13 в ВМФ получила индекс 4К50. Комплексом Д-2 были вооружены дизельные ПЛ пр.629Б и К-19 – первая атомная ПЛ пр.658. Пусковые установки СМ-60 для ракет Р-13 были спроектированы ЦКБ-34, а изготовлялись на заводе "Большевик".
