Игорь Бубнов - Обитаемые космические станции

Экипаж из четырех человек предполагается заменять раз в месяц: По расписанию один из членов экипажа отдыхает, а другой является дежурным, находясь в космическом скафандре. Это нужно на случай неожиданного повреждения внешних элементов станции.

Из астрономического оборудования на станции устанавливаются два больших телескопа. Члены экипажа ведут наблюдения, передают научные данные на Землю, поддерживают ориентацию станции и следят за системой обеспечения жизнедеятельности.

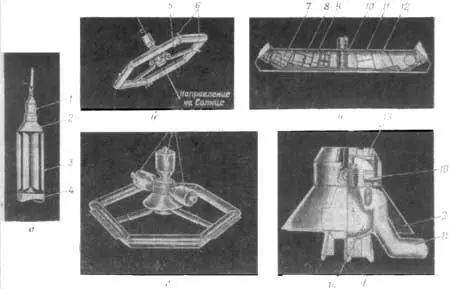

Проект фирмы «Норт Америкен Авиейшн» (США), 1962 г.Фирмой опубликован эскизный проект обитаемой космической станции с экипажем из 21 человека (рис. 47). ОКС весом 77 т (вместе с космическим лунным кораблем «Аполлон» весом 10 т) предполагается вывести на орбиту высотой 550 км с углом наклона 33° с помощью одной двухступенчатой ракеты «Сатурн С-5».

Вывод станции на орбиту предусмотрен в сложенном состоянии (рис. 47, а), при этом диаметр конструкции составляет 10 м, длина — 31 м. Затем станция трансформируется, приобретая форму шестигранного обода со ступицей и тремя спицами (рис. 47, б), при этом диаметр обода составит 45,7 м. Каждая из шести граней обода, ступица и спицы представляют собой отсеки, изолированные друг от друга герметичными перегородками и воздушными шлюзами. Все десять отсеков имеют автономные экологические системы. Вращением станции вокруг оси ступицы со скоростью 3 об/мин создается искусственная сила тяжести около 0,2 g. Вращение производится с помощью двух ЖРД с тягой по 23 кг.

Каждый отсек обода представляет собой типовой элемент — цилиндр длиной 22,8 м и диаметром 3 м. Пол внутри отсека (рис. 47, в) сделан ступенчатым, чтобы направление центробежной силы по возможности в любой точке совпадало с перпендикуляром к полу. С целью противометеорной защиты вся конструкция станции снаружи покрыта толстой многослойной обшивкой, состоящей из трех слоев алюминиевого сплава, сотовой панели и слоя пенополиуретана.

Из шести отсеков обода три жилых и три рабочих, причем на каждую пару отсеков разного назначения приходится по семь членов экипажа. В рабочем отсеке в каждый момент находится лишь один из семи членов экипажа — дежурный, остальные шесть отдыхают в жилом отсеке. Рабочие отсеки соединены со ступицей с помощью полых спиц диаметром 1,4 м, которые являются средством сообщения между отсеками. Центральный пост управления находится в одном из рабочих отсеков.

На ступице оборудованы причалы для лунных космических кораблей «Аполлон», причем одновременно может быть пришвартовано семь кораблей: один в центре ступицы по ее оси и шесть по окружности ступицы в радиальном направлении (рис. 47, г). В центре ступицы (рис. 47, д) размещается камера для проведения экспериментов в условиях невесомости, причем камера не вращается. Верхняя часть ступицы — турель — в момент причаливания к ней кораблей также не вращается. Но для перехода космонавтов из корабля внутрь станции и обратно турель раскручивается вместе с кораблями до скорости вращения станции, после чего воздушные шлюзы корабля и ступицы совмещаются. Экспериментальный отсек закрыт снаружи коническим обтекателем. Высота ступицы — 9 м, диаметр турели — 5 м, максимальный диаметр обтекателя — 10 м, высота его — 4 м.

Энергосистема ОКС состоит из нескольких панелей с солнечными элементами, шесть из них, площадью по 30 м 2, размещены на нижних поверхностях оболочки обода; три панели, общей площадью 38 м г, размещены на поверхности спиц. Номинальная мощность системы — 12 квт, максимальная — 19,5 квт, научная аппаратура потребляет 1,5 квт.
