Игорь Бубнов - Обитаемые космические станции

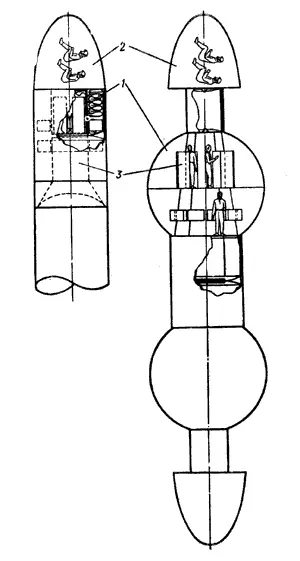

Учитывая большие достоинства проекта полужесткой конструкции с точки зрения удобства вывода на орбиту, нельзя не сказать об его конструктивной сложности, а главное, о метеорной уязвимости.

Некоторые американские фирмы считают, что сборка космической станции на орбите является экономически более выгодной, особенно для крупного сооружения.

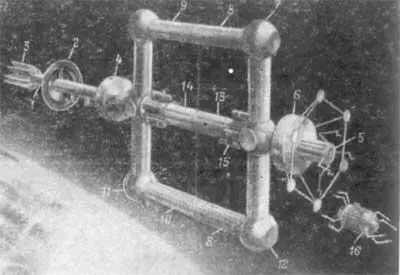

Проект фирмы «Локхид» (США), 1960 г.Станция предназначается для геофизических, астрономических и биологических экспериментов в космосе. Основной особенностью этого проекта (рис. 45) является сборка станции непосредственно на орбите, причем в основном из типовых элементов. Основными узлами конструкции ОКС должны быть цилиндрические и сферические секции. Диаметр сферы — 5,4 м, диаметр цилиндра — 3 м, длина цилиндра — 9 м.

После вывода на орбиту отдельных элементов производится их сочленение. Две сферы с двумя цилиндрами между ними образуют типовой узел в виде гантели. Из трех таких «гантелей», стыкуемых друг с другом в одной плоскости с помощью еще четырех цилиндров, и собирается станция. Средняя «гантель» служит осью вращения всей станции с целью создания искусственной силы тяжести. С одной стороны оси монтируется ядерная силовая установка с защитным экраном и излучающим радиатором перьевой конструкции. С этой же стороны оси расположены физические и астрономические лаборатории. На другом конце оси вращения размещается причал для космических ракет с руками-манипуляторами и входными люками для экипажа. Здесь же располагаются рабочий отсек с нулевым ускорением силы тяжести и медицинская лаборатория. На одной из периферийных «гантелей» размещаются двигатели вращения ОКС, а также жилые помещения, кухня, секция аппаратуры связи и электронного оборудования и система регенерации. На других «гантелях» размещаются отсек управления и ремонтные мастерские. В осевых отсеках станции, где царит невесомость, размещаются топливные баки, склады, а также вспомогательная энергетическая установка.

Общий вес станции — около 200 т, причем около 60 т приходится на вес топливных баков и энергетической установки с защитным экраном. Длина станции — около 60 м, ширина — около 30 м. Станцию предлагается собрать на орбите высотой 512 км. Время существования на орбите — четыре года.

В целях лучшей защиты от метеоров проектом предусматривается двойная обшивка корпуса станции.

Бортовая энергетическая установка выполнена как ядерная турбогенераторная электростанция. Рабочее тело основного контура — пары ртути, в первичном контуре циркулирует жидкий натрий. Два турбогенератора рассчитаны на среднюю мощность 100 квт при пиковой нагрузке 300 квт. Длина всей энергетической системы с защитой из свинца и гидрата циркония — около 15 м.

Конструкторы предложили снабдить станцию вспомогательным аппаратом — астробуксиром. Для связи с Землей предполагается использовать специальный ракетный аппарат — астротакси, рассчитанный на семь человек.

Проект фирмы «Дуглас Эйркрафт» (США), 1960 г.Фирма предложила проект относительно недорогой космической астрономической обсерватории. Сама станция является второй ступенью двухступенчатой ракеты. В процессе вывода на орбиту вторая ступень, снабженная одним ЖРД, представляет собой бак для топлива, внутри которого в специальном отсеке размещены все механизмы управления и различное оборудование. В носовой части находится капсула с экипажем станции. Впоследствии капсула будет служить средством возвращения на Землю. Экипаж станции — четыре человека, высота орбиты — 555 км, вес станции — около 10 т. На рис. 46 показана последовательность операций при приведении станции в рабочее положение. На рис. 46, а представлена схема станции в момент выхода на орбиту. Баки заполнены топливом (горючее — жидкий водород), экипаж находится в капсуле. После выхода на расчетную орбиту в первую очередь производится продувка водородных баков с помощью струи азота (рис. 46, б). Одновременно производится многократное изменение ориентации ракеты с целью прогрева бака солнечными лучами. Затем один из членов экипажа, перейдя в специальном космическом костюме из капсулы в центральный отсек, герметизирует бак и вскрывает люки отсеков оборудования. После проверки на герметичность азотом (рис. 46, в) бак заполняется воздухом и в него переходят остальные члены экипажа. Центральный отсек переводится в рабочее состояние, а затем открываются щиты носовой части, на внутренней поверхности которых размещены солнечные батареи. Станция получает ток. Один из членов экипажа выходит наружу в специальном костюме и монтирует внешнее оборудование (рис. 46, г). Общий объем помещения станции составляет 150 м 3.
