Размеры: размах крыла 36,0 м, длина 21,46 м, высота 5,19 м, площадь крыла 188,7 м 2 .

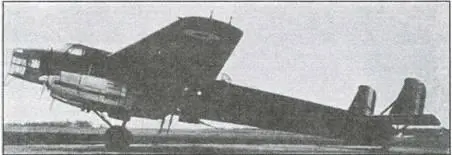

NC.223 №1, перед первым полетом в октябре 1938 г.

Хотя из обозначения можно было бы сделать вывод, что F.223 (он же NC.223) является продуктом совершенствования F.222, на самом деле этот тяжелый бомбардировщик сохранил лишь общую компоновку своего предшественника, уже явно устаревшего к тому времени. Последняя машина такого класса, спроектированная компанией "Фарман" перед национализацией, включившей фирму в концерн SNCAC, сочетала в своей конструкции одновременно архаичные и современные черты. Аэродинамически чистое с довольно большим удлинением крыло подпиралось устарелой системой подкосов, на которых держались мотогондолы с тандемными парами двигателей, а фюзеляж имел прямоугольное сечение с плоскими бортами.

F.223 сконструировали в 1936 г. в качестве потенциального преемника F.222, строившегося для французских ВВС. Однако внушительная расчетная дальность, которую можно было достичь, заменив бомбовую нагрузку дополнительным топливом, привела к тому, что французское министерство авиации заказало опытный образец, F.223.1 № 01, в виде дальнего почтового самолета. Эта машина, получившая обозначение F-APUZ, совершила первый полет в Туссу-ле-Нобль в июне 1937 г. Ее пилотировал Люсьен Купэ. На этом самолете стояли четыре 12-цилиндровых двигателя жидкостного охлаждения Испано-Сюиза 12 Xirsl мощностью по 720 л.с. После поглощения фирмы "Фарман" концерном SNCAC 1 марта 1937 г. машину переименовали в NC.223.1. 17 октября на ней установили мировой рекорд, пролетев 1 000 км с нагрузкой 10 т при средней скорости 263 км/ ч. NC.223.1, получивший имя "Шеф- пилот Лорен Гуэрро", обладал дальностью 8000 км. Впоследствии компания "Эр Франс" использовала этот самолет на линии через Южную Атлантику.

Второй построенный самолет, NC.223 № 01, являлся фактически первым опытным образцом бомбардировщика. Он был внешне похож на почтовый самолет. Единственным существенным отличием можно считать мотоустановку. На № 01 стояли четыре 14-цилиндро- вых двухрядных звездообразных двигателя воздушного охлаждения Испано-Сюиза 14АА, развивавших 1000 л.с. на высоте 4000 м. Этот самолет взлетел в Туссу-ле-Нобль 18 января 1938 г. После заводских испытаний 31 мая его перегнали в СЕМА. Однако, низкая надежность моторов 14АА явилась причиной постоянных перерывов в программе полетов. 18 июня опытный самолет вернули в SNCAC для установки 12-цилиндровых двигателей жидкостного охлаждения Испано-Сюиза 12 Y29, развивавших мощность 910 л.с. на взлете и 920 л.с. на высоте 3345 м Одновременно проектировали модификацию NC.223.2 со звездообразными моторами. Этот вариант постепенно зашел в тупик. Но из-за формального существования его, переделанный опытный образец назвали NC.223.3 № 01.

Летные испытания NC.223.3 шли успешно до 23 декабря 1938 г., когда во время высотного полета намертво замерзли гидроцилиндры шасси, что привело к аварии при посадке, во время которой самолет получил некоторые повреждения. Этот случай задержал завершение летных испытаний до 4 февраля 1939 г. В СЕМА самолет повторно прибыл только 27 марта. К этому времени министерство авиации уже заказало первую серию из восьми бомбардировщиков NC.223.3 BN5. Производство развернули в Бийянкуре, где в конце 1939 г. собрали первый самолет. В воздух он поднялся в Туссу-ле-Нобль. Второй серийный NC.223.3 взлетел 10 января 1940 г., а восьмой бомбардировщик, последний в первой серии, последовал за ними 28 марта. Завод продолжил работу, выполняя новый заказ, выданный в предыдущем году.

На серийных NC.223.3, так же как и на опытных, стояли моторы Испано- Сюиза 12Y29. Они размещались в мотогондолах попарно; в каждой гондоле находился один двигатель с толкающим и один с тянущим винтом. Крыло цельнометаллической конструкции имело три лонжерона, связанных ферменными нервюрами. Вся обшивка крыла была гладкой дюралевой. Крыло делилось на две части, крепившиеся напрямую к главным шпангоутам фюзеляжа. От мотогондол шло по одному подкосу к крылу. Сами мотогондолы, в свою очередь, соединялись системой подкосов с фюзеляжем.

Основные стойки шасси гидроприводом поднимались вперед в отсеки в мотогондол между двигателями. Фюзеляж прямоугольного сечения имел цельнометаллическую конструкцию с несущей дюралевой обшивкой. Штурман-бомбар- дир сидел в самом носу самолета. У него на подвижной установке стоял 7,5-мм пулемет. Радист располагался тоже в носовой части, впереди и ниже пилотской кабины, в которой бок о бок сидели два летчика. Бомбоотсек разделялся вдоль на две половины шедшим по оси пешеходным мостиком. В верхней и нижней турелях стояли 20-мм пушки HS404. Все бензобаки находились в крыле, их общая емкость составляла 6000 л.
