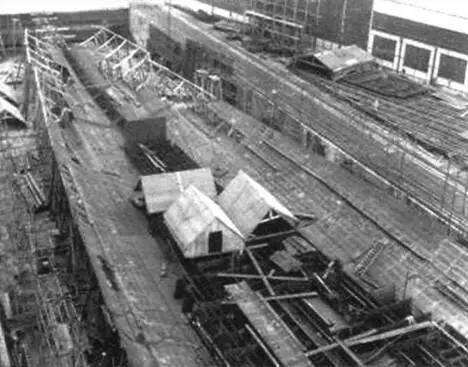

Первый этап строительства корпуса авианосца Graf Zeppelin

Торжественная церемония спуска на воду авианосца Graf Zeppelin 28 декабря 1936 года в Киле Т.

Узлы электромеханического тормозного устройства могли быстро заменяться при их износе или обрыве тросов. В соответствии с предварительно проведенными расчетами, расстояние, необходимое для торможения самолетов, определили в 25 м (в исключительных случаях оно могло доходить до 40 м). В процессе испытаний тормозной путь составлял 20–35 м, а максимальные нагрузки — от 2,5 до 3 д.

Испытания первого аэрофинишера, заказанного 1 марта 1937 года фирме DEMAG (Duisburg) и поставленного в конце 1937 года, начались 10 марта 1938 года. До начала 1939 года произвели 915 посадок самолеты следующих типов: Не 50 G (W.Nr.765), He 50V-1 (W.Nr. 406), Не 50 V-18 (W.Nr. 2/967) Аг 195V-3 (W.Nr. 2441), Аг 195V-2 (W.Nr. 2440), Аг 197V-2 (W.Nr. В 2072), FI 167V-2 (W.Nr. 2502), Ju 87 V-10 (W.Nr. 4928), в начале января 1939 года испытывался Bf 109 В (W.Nr. 301).

28 января 1939 года по результатам испытаний было сделано заключение, что доработанный аэрофинишер фирмы DEMAG пригоден для установки на авианосец, и при нормальной эксплуатации (точка касания в 20 метрах перед тормозным тросом и по возможности точно по его середине) обеспечивает 500 безопасных посадок.

Во второй половине 1937 года также проводились испытания модели авианосца в аэродинамической трубе. 21 июня 1937 года морской штаб поручил опытному аэродинамическому институту (Aerodynamischen Versuchsanstalt AVA) в Геттингене исследовать модель Flugzeugtrager А в масштабе 1:100. Целью этого исследования являлось экспериментальное определение аэродинамических условий вокруг корабля, на его полетной палубе и в подлетной зоне за ним при ветре различной силы, разных курсах и скоростях корабля. В дальнейшем были определены зоны возникновения и параметры воздушных вихрей, которые могли препятствовать полетам, а также распространение дыма из дымовой трубы на ходу корабля. Для имитации различных курсов движения авианосца по отношению к направлению ветра модель в аэродинамической трубе устанавливалась на специальной поворотной платформе.

Испытания проводились в период с 17 по 30 сентября 1937 года, а отчет по ним был представлен 8 декабря 1937 года (еще до спуска на воду Flugzeugtrager А). В нем содержались не только рекомендации для судостроителей, но также и данные об ожидаемых условиях проведения полетов, полезные для командования корабля и палубных пилотов.

Для защиты находящихся на палубе самолетов от бокового ветра предназначались специальные ветроотбойные щиты, поднимавшиеся в вертикальное положение электромоторами посредством простейшего винтового привода в течение нескольких секунд.

Главная энергетическая установка корабля — паротурбинная (на повышенных параметрах пара), общей мощностью 200 000 л.с. состояла из четырех главных турбозубчатых агрегатов по 50 000 л.с. Каждый агрегат обслуживали четыре котла La Mont паропроизводительностью 50 т/час (75 атм., 450 °C). Крутящий момент от энергетической установки передавался на четыре гребных вала.

Электроэнергетическая установка авианосца суммарной мощностью более 4000 кВт состояла из пяти турбогенераторов по 460 кВт, пяти дизель-генераторов по 350 кВт и одного турбогенератора на 230 кВт, которые вырабатывали переменный ток напряжением 220 В.

Запас котельного топлива составлял 6500 т, что обеспечивало кораблю дальность плавания экономическим ходом 6000 миль. Расчетная дальность плавания 18-узловым ходом достигала 8000 миль.

Артиллерийское вооружение авианосца составляли 150-мм и 105-мм универсальные орудия. Восемь 150-мм SK С/28 размещались в спаренных казематных установках и защищались 30-мм броней. 12 универсальных 105-мм пушек SK С/33 располагались линейно-возвышенно по обеим сторонам «острова» в стабилизированных спаренных установках LC/31 (позднее LC/37). Управление зенитным огнем обеспечивали четыре стабилизированных контрольно-дальномерных поста (КДП) Wakelkopf с 4-метровыми дальномерами.

Первоначально планировалось построить два однотипных авианосца с литерными обозначениями Flugzeugtrager А (авианосец «А») и Flugzeugtrager В (авианосец «В») — в германском флоте было не принято давать кораблю название до его спуска на воду.

Первый авианосец был заложен на стапеле № 1 фирмы Deutsche Werke в Киле 28 декабря 1936 года. Строящемуся кораблю присвоили заводской номер 252 и через два года — 8 декабря 1938 года — он был спущен на воду; к этому моменту его готовность составляла 55 процентов. На торжественной церемонии присутствовало высшее руководство Третьего рейха во главе с самим Гитлером, в числе которых были фельдмаршал Герман Геринг и гросс-адмирал Эрих Редер. При спуске авианосец получил название Graf Zeppelin, по имени знаменитого строителя дирижаблей. «Крестной матерью» корабля стала его дочь — графиня Хелда фон Бранденштейн-Цеппелин.
