А. Чечин - Авианосец Третьего рейха Graf Zeppelin – история, конструкция, авиационное вооружение

В носовой и кормовой частях полетной палубы имелись подъемники для авиационных боеприпасов, еще два лифта предназначались для спуска в ангар самолетных моторов (для ремонта) и стартовых тележек.

Из погребов в нижний ангар боеприпасы подавались специальными подъемниками, а в верхний — только самолетоподъемниками.

Заимствование британского опыта наиболее ярко отразилось в выбранном немцами способе подъема самолетов в воздух — с помощью специальных стартовых тележек, разгоняемых катапультой. Такой способ старта применялся англичанами на их авианосце Furious, правда, позднее, в ходе последней модернизации этого авианосца, от него отказались.

На германском авианосце самолеты устанавливались на стартовые тележки еще в ангаре, и вместе с ними подавались на полетную палубу. С платформы лифта по рельсам тележка с самолетом с помощью тяги его воздушного винта или палубными шпилями перемещалась на одну из катапульт. После старта самолета тележка по специальным наклонным транспортерам, расположенным перед носовым срезом полетной палубы, опускалась на ангарную палубу и по монорельсу возвращалась в ангар.

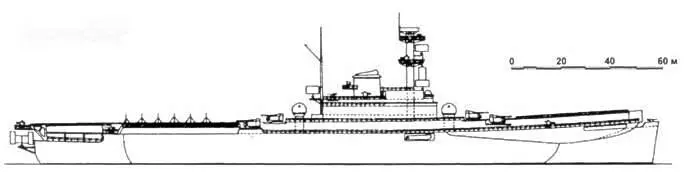

Авианосец Elbelib, проект 1942 года

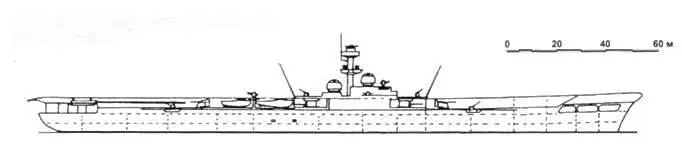

Малый авианосец водоизмещением 15 000 т, проект 1942 года

Две пневматические катапульты располагались в носовой части полетной палубы корабля. Вместо наиболее распространенных в то время немецких катапульт фирмы Heinkel (г. Росток) для авианосца разработали новые полиспастно-пневматические катапульты К-252 фирмы Deutsche Werke, в конструкции которых были реализованы новые технические решения, делавшие их более легкими и короткими.

Эти катапульты со скользящей фермой обеспечивали четыре старта без подзарядки воздушных баллонов. Разгонный путь катапульты составлял 21,6 м, и за 3 секунды она сообщала установленному на ней самолету скорость до 140 км /ч., причем ускорение могло регулироваться в пределах от 3,5 до 4,4 д.

Для удачного катапультирования очень важен учет множества параметров — стартовой массы самолета, силы ветра, скорости корабля и т. п. Поэтому персонал катапульты снабжался специальными таблицами и графиками, позволявшими быстро принимать соответствующее решение. Очень важным было и взаимодействие между персоналом и стартующим летчиком, для чего предусматривались специальные сигнальные лампы, планировалась также установка телефонной связи.

В апреле 1940 года новую катапульту смонтировали для испытаний на специальном понтоне. Отдельные отсеки понтона могли затапливаться, что позволяло имитировать старт самолета в условиях крена реального корабля. Самолеты поднимались на понтон краном и устанавливались на тележку катапульты. Для проверки катапульты в первом запуске использовался заполненный водой металлический контейнер, масса которого была такой же, как у палубного самолета.

Пробные катапультирования прошли удачно, и с середины апреля 1940 года начались испытания. До 6 мая 1940 года было проведено 17 стартов самолетов Arado Аг 197, 15 — Junkers Ju 87 С и четыре — Messerschmitt Bf 109D. 21 июня 1940 года по результатам испытаний было сделано заключение, что катапульта (DWK-Schnelllade-Schleuder KL 5) фирмы Deutsche Werke может устанавливаться на авианосцах.

Посадку обеспечивали четыре аэрофинишера. Садящийся самолет цеплялся посадочным гаком за их тросы, натянутые поперек полетной палубы, которые посредством системы блоков соединялись с тормозными лебедками, установленными на промежуточной палубе.

Так как Германия не имела никакого собственного опыта в разработке и эксплуатации оборудования, обеспечивавшего безопасную посадку самолетов на ограниченное пространство палубы авианосца, то в 1937–1938 годах в летно-испытательном институте Luftwaffe в Травемюнде была построена специальная испытательная установка площадью примерно 0,5 гектара, в центре которой располагалась круглая поворотная площадка с тормозным устройством.

Установка имела пять посадочных полос, расположенных звездообразно и проходящих через центр поворотной площадки, — это сделали для того, чтобы проводить испытания с учетом направления ветра. Ширина посадочных полос составляла 24 м, что соответствовало ширине палубы авианосца. Тормозные устройства регулировались в зависимости от массы и скорости самолета.
