Карл Гильзин - Воздушно-реактивные двигатели

Но сжатие воздуха происходит не только в крыльчатке центробежного компрессора, оно не прекращается и после того, как молекулы воздуха слетают с крыльчатки. Объясняется это тем, что воздух, отбрасываемый крыльчаткой, обладает не только повышенным давлением, но и большой скоростью, измеряемой сотнями метров в секунду, а следовательно, и большой кинетической энергией. Эта энергия и используется для дополнительного сжатия воздуха.

Один из основных законов течения всякой жидкости, а следовательно, и воздуха (этот закон носит имя открывшего его русского академика Даниила Бернулли) гласит, что кинетическая энергия может быть преобразована в потенциальную энергию, в энергию давления. Чтобы увеличить давление быстро текущего газа, его нужно плавно затормозить, постепенно уменьшить его скорость. Вот почему воздух, с огромной скоростью покидающий крыльчатку, поступает в так называемый диффузор,который является второй важнейшей частью центробежного компрессора. В диффузоре, кольцом охватывающем крыльчатку, установлены криволинейные, изогнутые лопатки, хорошо видные на рис. 11. Каналы между этими лопатками представляют собой как бы расширяющиеся трубы — их проходные сечения постепенно увеличиваются, а это как раз и нужно для того, чтобы затормозить воздух. Входя в каналы диффузора с большим давлением и большой скоростью, воздух покидает эти каналы с малой скоростью, но зато с еще большим давлением.

Наличие лопаток в диффузоре вовсе не является обязательным — торможение воздуха с повышением его давления можно осуществить и в безлопаточном диффузоре, представляющем собой просто кольцевой канал вокруг крыльчатки.

Центробежный компрессор имеет большой диаметр, а длина его сравнительно невелика. У осевого компрессора, наоборот, диаметр меньше, но длина значительно больше. Это объясняется тем, что осевой компрессор устроен совсем не так, как центробежный: воздух течет в нем не от центра к периферии, а вдоль оси компрессора; поэтому он и назван осевым.

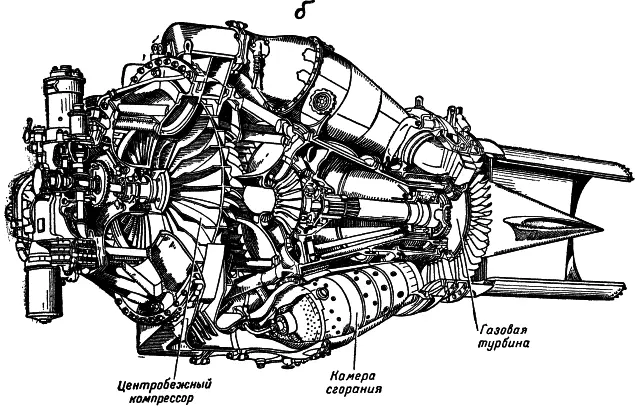

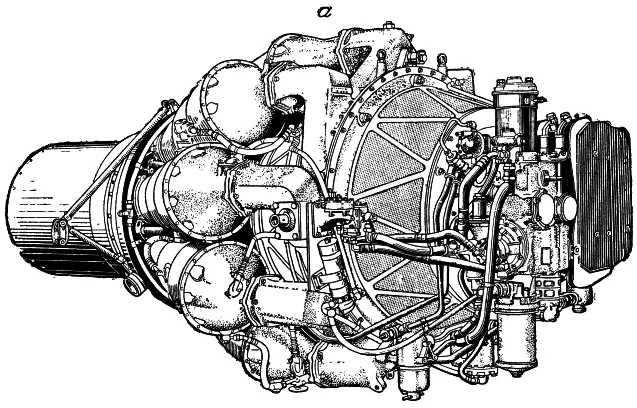

Рис. 9. Отечественный турбореактивный двигатель РД-500 с центробежным компрессором: а — общий вид; б — устройство

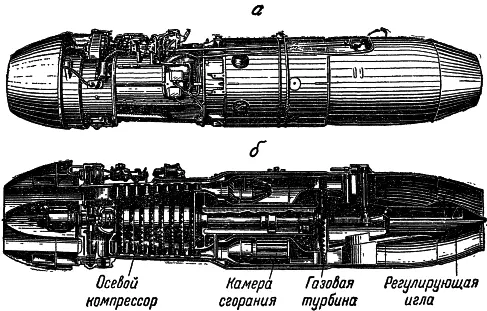

Рис. 10. Отечественный турбореактивный двигатель РД-10 с осевым компрессором: а — общий вид; б — устройство

Рис. 11. Центробежный компрессор турбореактивного двигателя РД-500

Осевой компрессор представляет собой ряд установленных друг за другом колес, по окружности которых укреплены легкие металлические лопатки (рис. 12). Эти лопатки в поперечном сечении имеют профиль, похожий на дужку лопасти винта или крыла самолета. Вообще каждое отдельное колесо напоминает собой небольшой винт или вентилятор, имеющий много коротких лопастей.

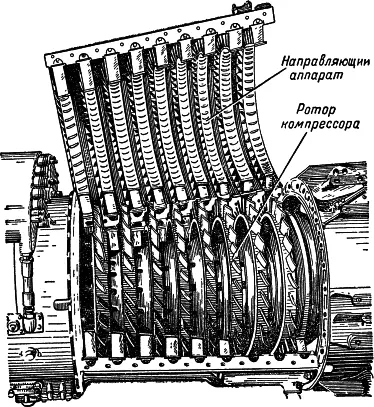

Рис. 12. Осевой компрессор турбореактивного двигателя РД-10

Так же, как и винт, каждое колесо компрессора (оно называется рабочим колесом) отбрасывает воздух назад с большой скоростью и вместе с тем закручивает его по направлению своего вращения. Но в отличие от винта рабочее колесо компрессора не только ускоряет движение воздуха, но и сжимает его. Давление воздуха за колесом больше, чем перед ним, хотя это повышение давления и меньше, чем в крыльчатке центробежного компрессора. Однако сжатие воздуха в осевом компрессоре происходит не только в рабочем колесе. Как и в диффузоре центробежного компрессора, за рабочим колесом происходит дополнительное сжатие воздуха: скорость его уменьшается, а давление растет. Роль диффузора в осевом компрессоре выполняет так называемый неподвижный направляющий аппарат. Этот аппарат представляет собой ряды неподвижных лопаток, установленных между вращающимися рабочими колесами и похожих по форме на лопатки этих колес. Воздух, попадающий из вращающихся колес в каналы между неподвижными лопатками, тормозится в них так же, как это происходит с воздухом в каналах между лопатками диффузора центробежного компрессора. Скорость воздуха при таком торможении уменьшается и становится обычно такой же, какой она была перед рабочим вращающимся колесом. Давление воздуха при этом соответственно растет. Направление движения воздуха в этих каналах также изменяется, в результате чего за неподвижными лопатками скорость потока имеет обычно то же направление, что и до поступления на вращающееся колесо.
