Юрий Пономарёв: Новобранец «Ярыгин»

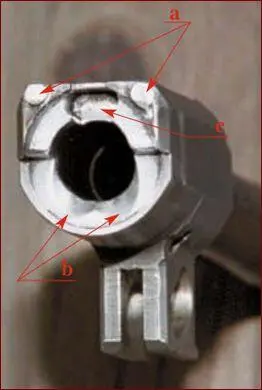

a – регулировочные штифты зеркального зазора узла запирания, b – фаски для обеспечения подачи из левого и правого ручьёв магазина, с – паз под выбрасыватель

Несомненно, конструкция отдельных деталей (например, рамка чрезвычайно сложной формы) «затачивалась» под технологии «Ижмеха», и вряд ли какой либо оружейный завод России взялся бы за изготовление ПЯ. Однако конструкторская мысль не дремлет, и коллектив В. А. Ярыгина подготовил модификацию ПЯ с полиамидной рамкой, существенно снизив при этом массу пистолета и его себестоимость.

Технические характеристики пистолета Ярыгина:

Калибр – 9х19

Используемые патроны – 7Н21, 9-мм Para

Габаритные размеры, мм

– длина – 210

– ширина – 38

– высота – 145

Вместимость магазина, шт. патронов – 18

Масса с магазином без патронов, кг – ≤1,0

Длина ствола, мм – 112,5

Число нарезов, шт – 6, правые

Начальная скорость пули патрона 7Н21, м/с – 465

Боевая скорострельность, выстр./мин. – 35

Гарантийная наработка, выстр. – ≥4000

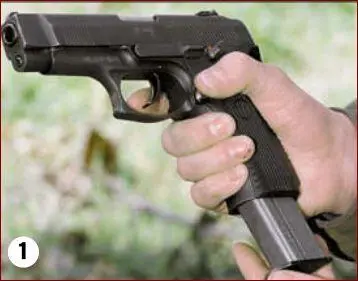

1. Извлечь магазин из рамки, нажав на защёлку магазина.

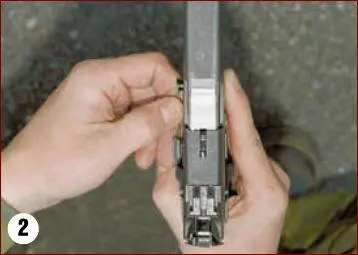

2. Удостовериться в отсутствии патрона в патроннике, осмотрев патронник.

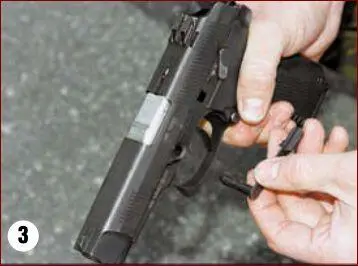

3. Отделить замыкатель, для чего с правой стороны вытолкнуть его и с левой стороны вынуть его из отверстия рамки.

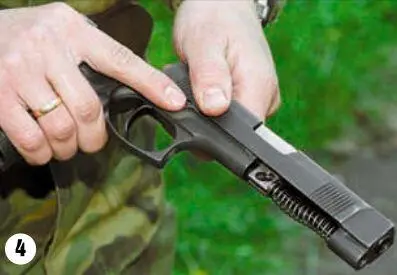

4. Отделить затвор со стволом и возвратным механизмом, сдвинув их вперёд по направляющим рамкам.

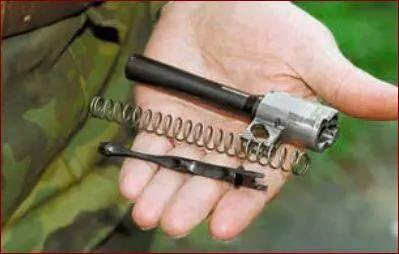

5. Отделить ствол со штоком и возвратной пружиной от затвора, выведя казённую часть ствола вниз за досылатель затвора.

Сборка производится в обратном порядке.

Технические характеристики 9-мм патрона инд. 7Н21:

Длина патрона, мм – 29,7

Длина пули, мм – 17,8

Диаметр пули, мм – 9,03

Масса патрона, г – 9,3

Масса пули, г – 5,3

Масса сердечника, г – 3,8

Рубашка пули – полиэтилен

Масса порохового заряда, г – ~0,45

Марка пороха – СЕН 20/4,80

Капсюль – КВ-26

Среднее максимальное давление пороховых газов, Pm ср., кгс/см 2– ≤2900

Кучность при стрельбе на 50 м из баллистического ствола, r 50ср., см – ≤3,5

Патрон герметизирован красным лаком-герметизатором по стыку пули с гильзой и по окружности капсюля. Для защиты от коррозии выступающая из оболочки часть сердечника окрашена чёрным лаком
