Юрий Пономарёв - ПКМ – единство надёжности и мощи

Ствол пулемёта сменный, после производства 400 выстрелов непрерывной очередью его необходимо заменить (либо охладить). Крепление ствола во вкладыше ствольной коробки осуществляется замыкателем ствола, который, кроме того, служит для регулировки зеркального зазора между затвором и казённым срезом ствола. Для изменения зеркального зазора необходимо выбить шпильку замыкателя и отвёрткой изменить положение винта замыкателя.

Рукоятка перезаряжения – независимая (жёстко не связана с затворной рамой). Во избежании погиба тяги после отведения затворной рамы назад и постановки её на шептало, рукоятку перезаряжения необходимо принудительно вернуть в переднее положение. На стволе обоймой закреплена рукоятка для переноски пулемёта, служащая и для смены разогретого ствола.

Прицел открытый, секторного типа, позволяет ведение стрельбы на дальности до 1500 м. Экстракционное окно прикрывается подпружиненной щитком, открывание которого происходит специальным толкателем, взаимодействующим с затворной рамой при её откате.

Принадлежность пулемёта размещена:

– трёхсекционный свинтной шомпол в левой ноге сошки;

– пенал с выколоткой, отвёрткой и ёршиком в гнезде затыльника;

– маслёнка в задней части гребня приклада.

Для стрельбы из пулемёта используется 7,62-мм винтовочные патроны с пулями Л (лёгкая), ЛПС (лёгкая со стальным сердечником), Т-46 (трассирующая), Б-32 (бронебойно-зажигательная), ПЗ (пристрелочно-зажигательная) и ПП (повышенного пробивного действия). Патроны снаряжаются в ленты с замкнутым звеном пулемёта СГМ на 100 и 200 патронов).

Ленты укладываются в патронные коробки на 100 патронов в подвесную от пулемёта Никитина, а на 200 от пулемёта СГМ. До модернизации ПК комплектовался лентами 100 и на 250 патронов.

Внешний вид ствольной коробки пулемётов ПК (вверху) и ПКМ

Щелевые пламегасители пулемётов (снизу-вверх): ПК, ПКМ ранних выпусков, ПКМ выпускающийся в настоящее время

Затыльник приклада ПКМ (справа) оснащён откидным наплечником, предназначенным для более жёсткой фиксации пулемёта при стрельбе

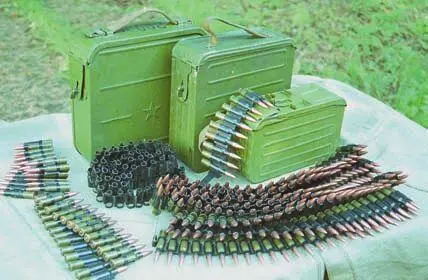

Для стрельбы из ПК/ПКМ используются как штатные ленты, так и кусковые (по 25 патронов) ленты пулемёта ПКТ (танкового). На фото слева

Отделение ствола от ствольной коробки

Извлечение затворной рамы из ствольной коробки

Отделение ударника от затвора

Ленто- и гильзовыводные окна закрыты подпружиненными пылезащитными щитками

Переключение установок газового регулятора осуществляется с помощью патрона или гильзы

Извлечение патрона из ленты зацепами

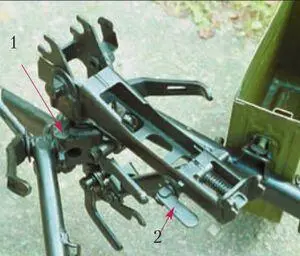

Станок конструкции Степанова (6Т5). 1 – ограничители сектора горизонтального наведения; 2 – механизм тонкой наводки пулемёта по вертикали эксцентрикового типа

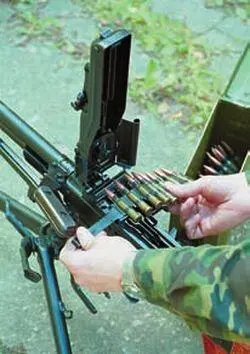

Заряжание пулемёта. Фланец первого патрона вставляется в зацепы извлекателя

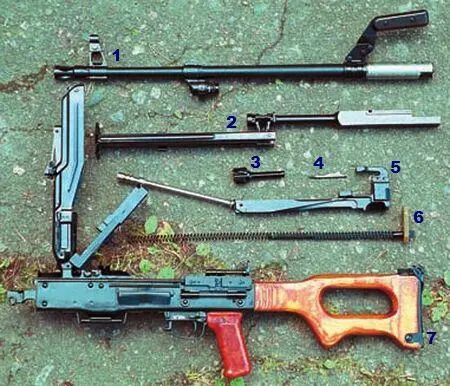

Вид пулемёта ПКМ при неполной разборке.
