При движении назад скос затвора воздействует на разобщитель, который опускается вниз и выводит спусковую тягу из сцепления с уступом шептала.

Шептало своей пружиной всё время прижимается носиком к передней поверхности курка и, поворачиваясь вокруг оси, последовательно заскакивает за предохранительный и боевой взводы курка. В момент, когда носик шептала находится в вырезе предохранительного взвода курка, выступ шептала заскакивает за коленчатый выступ разобщителя, а при дальнейшем движении курка назад вновь освобождает разобщитель.

При движении вперёд (под действием возвратной пружины) затвор досылает очередной патрон из магазина в патронник. Ствол, вращаясь на серьге, начинает двигаться вперёд и вверх; выступы затвора входят в кольцевые проточки утолщённой части ствола – запирание произошло.

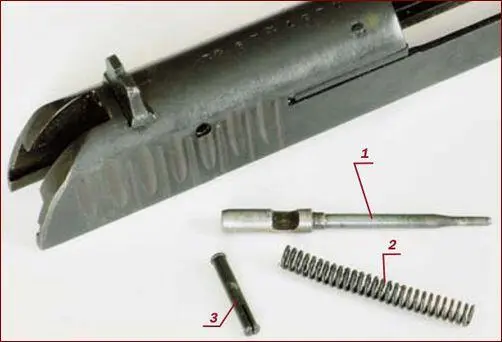

1 – ударник, 2 – пружина ударника, 3 – разрезная ось

Зацеп выбрасывателя затвора заскакивает в проточку патрона в патроннике. Ударник под действием своей пружины остается в заднем положении. Курок – на боевом взводе. Пистолет готов к очередному выстрелу. Для его производства необходимо отпустить и снова нажать на спусковой крючок.

Положение курка на боевом взводе

Положение курка в момент выстрела

Если в магазине нет патронов, то зацеп подавателя поднимает за зуб затворную задержку, наружный выступ которой заскакивает в вырез левой стенки затвора и останавливает затвор в отведённом назад положении.

Для перестановки курка с боевого взвода на предохранительный надо, придерживая его большим пальцем правой руки нажать на спуск указательным пальцем той же руки. Как только курок, придерживаемый большим пальцем, соскочит с боевого взвода и слегка двинется вперёд, отпустить спуск и, продолжая придерживать курок, плавно спустить его до постановки на предохранительный взвод.

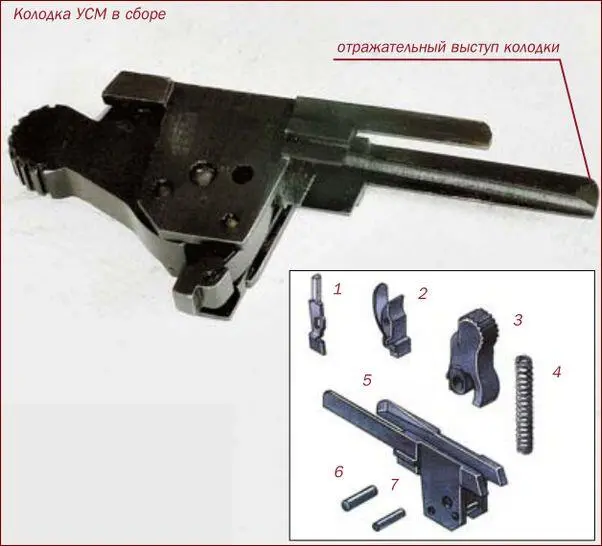

Колодка УСМ в сборе. 1 – разобщитель, 2 – шептало с пружиной, 3 – курок, 4 – боевая пружина, 5 – колодка, 6 – ось курка, 7 – ось шептала

Неполная разборка пистолета производится для чистки, смазки и осмотра пистолета в следующей последовательности:

1. Нажав на кнопку защёлки магазина извлечь магазин из рукоятки пистолета.

2. Снять пистолет с предохранительного взвода, для чего взвести курок, отвести затвор назад и проверить, нет ли патрона в патроннике.

3. Отпустить затвор, плавно спустить курок.

4. Вынуть затворную задержку: для чего концом крышки магазина сдвинуть назад пружину затворной задержки иза выступ отодвинуть её назад таким образом, чтобы она освободила ось затворной задержки (при этом пружину не снимать, а оставить на стойке), затем, нажав на выступающую часть оси затворной задержки, извлечь её из рамки.

5. Снять затвор со стволом, для чего придерживая возвратную пружину сдвинуть затвор по пазам рамки вперёд.

6. Вынуть возвратную пружину вместе с направляющим стержнем и наконечником из затвора.

7. Повернув на 180° направляющую втулку вынуть её затвора вперёд.

8. Повернуть затвор так, чтобы опорные выступы затвора вышли из кольцевых проточек ствола и ствол несколько сместился вперёд; наклонив серьгу вперед, вынуть ствол.
