5.6.1 – 5.6.2 Ускоренное досылание патрона

5.7 Окончание досылания патрона. Запирание затвора. Выстрел

5.8 Начало отката затворной рамы. Отпирание затвора и начало экстракции гильзы

591 592 Экстракция гильзы 510 Начало отражения гильзы 511 Отражение - фото 11 591 592 Экстракция гильзы 510 Начало отражения гильзы 511 Отражение - фото 12

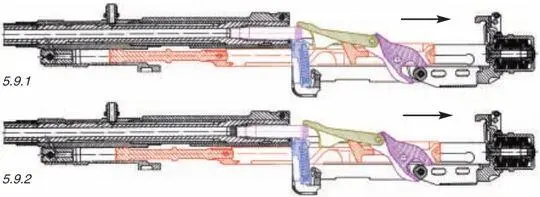

5.9.1 – 5.9.2 Экстракция гильзы

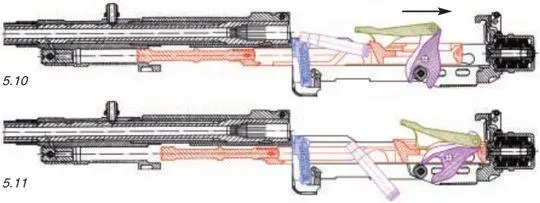

5.10 Начало отражения гильзы

5.11 Отражение гильзы. Удар подвижных частей о буфер в крайнем заднем положении

Ил 6 Основные части и механизмы 127мм пулемёта А127 Ил 7 Вид - фото 13

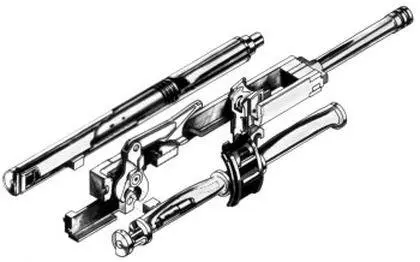

Ил. 6. Основные части и механизмы 12,7-мм пулемёта А-12,7

Ил 7 Вид механизмов пулемёта А127 перед досыланием патрона Ил 8 Вид - фото 14

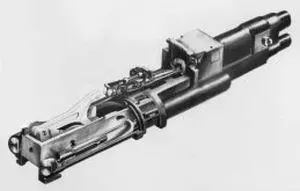

Ил. 7. Вид механизмов пулемёта А-12,7 перед досыланием патрона

Ил 8 Вид механизмов пулемёта А127 в процессе досылания патрона Механизм - фото 15

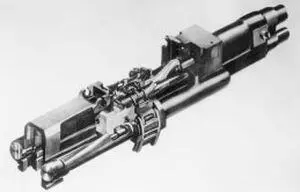

Ил. 8. Вид механизмов пулемёта А-12,7 в процессе досылания патрона

Механизм подачи ленты ползункового типа с приводом от затворной рамы. Система имеет правое и левое питание, перемена направления подачи ленты осуществляется перестановкой деталей патроноподающего механизма на другую сторону оружия (ил. 9). Перезаряжание осуществляется при помощи агрегата пневмоперезарядки. Торможение подвижных частей при откате осуществляется мощным пружинным буфером из сдвоенных пружин, размещённых одна в другой (ил. 10).

Ил 9 Разрез ствольной коробки пулемёта А127 по механизму подачи ленты - фото 16

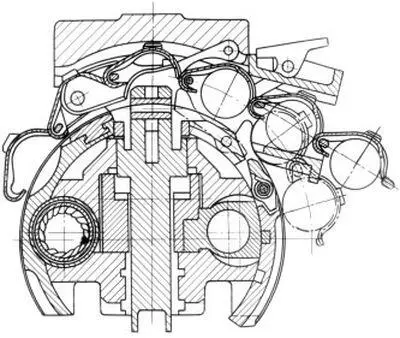

Ил. 9. Разрез ствольной коробки пулемёта А-12,7 по механизму подачи ленты

Ил 10 Буфер пулемёта А127 Первые испытания пулемёта Афанасьева показали - фото 17

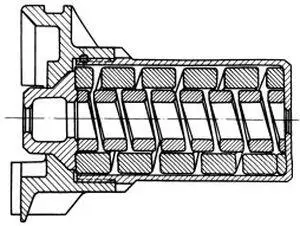

Ил. 10. Буфер пулемёта А-12,7

Первые испытания пулемёта Афанасьева, показали работоспособность предлагаемой схемы и возможность обеспечения высокого, для того времени и калибра оружия, темпа стрельбы в 1500 выстр./мин. В сентябре 1953 года 12,7-мм авиационный пулемёт ТКБ-481 конструкции Н. М. Афанасьева в вертолётном варианте под сокращенном наименованием А-12,7 был принят на вооружение ВВС. При этом достигнутый темп стрельбы 1500 выстр./мин. был принудительно снижен до 1000 выстр./мин. путём введения специальной схемы замедлителя в электроспуск. Снижение темпа было вынужденной мерой и предпринято из эксплуатационных соображений. Дело в том, что пулемёт обеспечивал темп стрельбы, превосходящий возможности металлургии тех лет в обеспечении живучести стволов – стволы быстро «сгорали». Попытка применить в конструкции ствола лейнер из высоколегированной тугоплавкой стали к успеху не привела, пришлось понижать темп.

Пулемёт А-12,7 (ил. 11, 12) стал одним из самых долгоживущих образцов отечественного автоматического оружия. Он выпускался на Ковровском механическом заводе (КМЗ) в течение 30 лет, до 1983 года включительно! Этим пулемётом вооружались вертолёты Ми-4, Ми-6, самолёты Ан-2, Як-18, МиГ-17У, МиГ-19У, МиГ-21У. Но в качестве оборонительного вооружения перспективных бомбардировщиков пулемет А-12,7 к моменту принятия на вооружение уже не годился.

Ил 11 Общий вид пулемёта А127 Ил 12 Разрез 127мм пулемёта А127 - фото 18

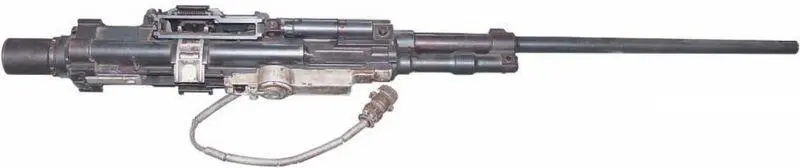

Ил. 11. Общий вид пулемёта А-12,7

Ил 12 Разрез 127мм пулемёта А127 Подвижные части в крайних положениях - фото 19

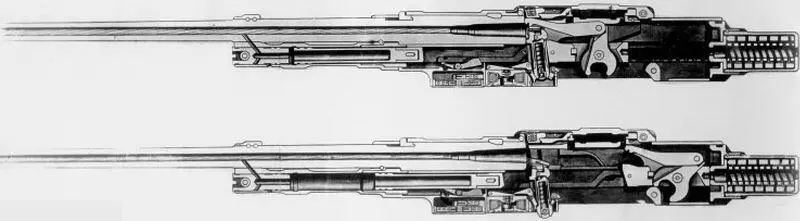

Ил. 12. Разрез 12,7-мм пулемёта А-12,7. Подвижные части в крайних положениях

14 ноября 2008 года конструктору-оружейнику, Герою Социалистического Труда, одному из самых известных советских конструкторов стрелкового оружия Николаю Михайловичу Афанасьеву исполнилось 92 года. Авторы поздравляют Николая Михайловича с днём рождения, желают здоровья, бодрости, радости в общении с учениками и коллегами.

Калашников. Оружие, боеприпасы, снаряжение. 2008. №12

Часть 2

От редакции. В прошлом номере журнала мы рассказали о работе Н. М. Афанасьева над пулемётом А-12,7. Во второй части статьи речь пойдёт об авиционных пушках.

Поняв перспективность схемы автоматики, предложенной Николаем Михайловичем, начальник ЦКБ-14, талантливый инженер и организатор Игорь Федорович Дмитриев, не дожидаясь окончательной отработки скорострельного пулемёта, широко развернул работы по созданию на базе схемы Афанасьева нескольких скорострельных авиационных и зенитных пушек калибра 20, 23, 30 и 37 мм. Для этого, кроме Николая Михайловича, к работам были привлечены известные высококвалифицированные конструкторы-оружейники П. Г. Якушев, А. А. Волков, С. А. Ярцев, Г. И. Никитин, А. А. Булкин. Наибольшее внимание уделялось созданию 23-мм пушки под патроны ВЯ (ведущий конструктор Н. М. Афанасьев) и НС-23 (ведущие конструкторы Н. М. Афанасьев и Н. Ф. Макаров). При этом основная ставка делалась на пушку под патрон ВЯ, опытный образец которой под индексом ТКБ-494 был разработан к лету 1949 г. и уже в конце года был собран (ил. 15). Пушка работала надёжно, уверенно выдавая темп стрельбы 1100 выстр./мин. Вслед за ней был разработан и изготовлен опытный образец пушки ТКБ-495 под патрон НС.
