Юрий Платонов - Система Афанасьева

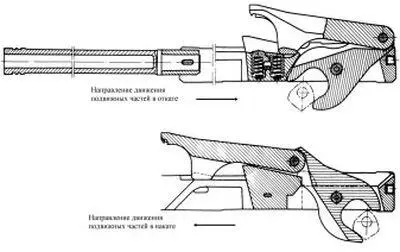

Ил. 1. Рычажный ускорительный механизм ударного типа двухстороннего действия конструкции Афанасьева

Ил. 2. Велограмма функционирования схемы автоматики Афанасьева: 1 – перемещение ствольной коробки, 2 – перемещение затворной рамы (полное, с учётом сжатия пружин буфера),3 – перемещение досылателя (подсжатие пружин буфера), 4 – время цикла автоматики

В схеме автоматики, предложенной Афанасьевым, имеется несколько принципиальных моментов, требующих пояснения. Автоматика оружия построена на использовании энергии газов, отводимых из канала ствола через боковое отверстие в его стенке. Ведущим звеном является затворная рама с газовым поршнем в которой размещён рычаг-ускоритель, выполняющий функцию досылателя патрона и экстрактора (выбрасывателя) стреляной гильзы.

Затвор вертикальный клиновой, перемещается в пазах ствольной коробки и приводится в действие движением затворной рамы только на участке отпирания и запирания, что обеспечивает снижение потерь энергии ведущего звена, при этом непосредственная связь между затвором и патроноподающим механизмом отсутствует. Опорная плоскость затвора наклонена по отношению к вертикали на 5°, что обеспечивает уменьшение потерь энергии ведущего звена на преодоление сил трения при раннем отпирании затвора на 57% (ил. 3, 4).

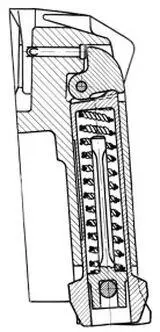

Ил. 3. Разрез затвора пулемёта А-12,7

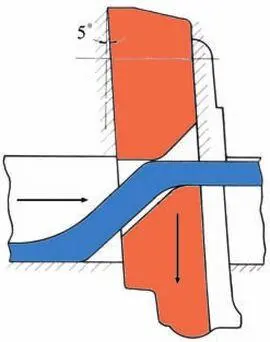

Ил. 4. Схема механизма запирания затвора пулемёта А-12,7

Ударный механизм размещён внутри затвора, при этом направление движения ударника почти перпендикулярно оси канала ствола. Поворот ударного импульса от ударника к капсюлю патрона обеспечивается вращающейся лодыжкой в затворе. Взведение пружины ударника осуществляется при закрывании затвора, а его снятие с боевого взвода производится электроспуском незадолго до прихода затвора в крайнее верхнее положение.

Досылание патрона из ленты в патронник прямое, осуществляется двухсторонним ускорительным механизмом при его взаимодействии с неподвижным копиром в ствольной коробке. Страгивание патрона из ленты при его досылании осуществляется всей массой подвижной системы при её относительно небольшой скорости в начале наката. Затем, после того как патрон вместе с подвижными частями автоматики приобретёт некоторую скорость, ускоритель с досылающим рычагом присоединяется к копиру в ствольной коробке и начинает поворот, скорость патрона резко увеличивается (ил. 5). Но при этом не происходит жёсткого удара досылающего элемента по находящемуся в покое патрону, что наблюдается в большинстве одноствольных систем! Это уникальная конструкторская находка Афанасьева позволяет исключить потерю энергии и скорости разогнавшихся в накате подвижных частей (а значит и темпа) на непроизводительный удар по находящемуся в покое патрону, уменьшает вероятность инерционной деформации патрона (т. н. «воротника»), увеличивает живучесть подвижных частей (ил. 6, 7, 8).

Ил. 5. Схемы функционирования механизмов автоматики конструкции Афанасьева

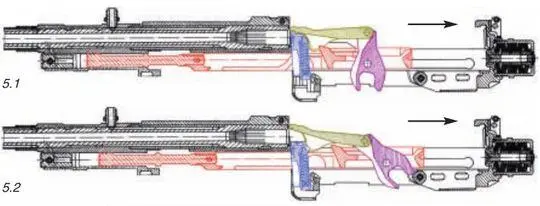

5.1. Исходное положение подвижных частей перед заряжанием

5.2 Начало движения затворной рамы назад и отпирание затвора

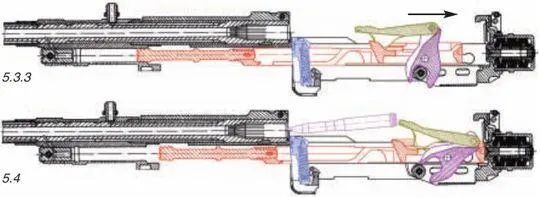

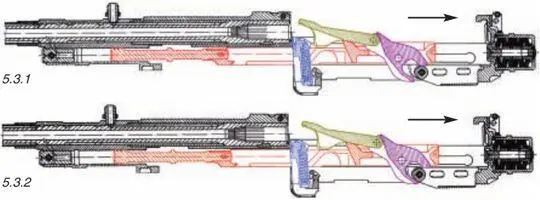

5.3.1 – 5.3.3 Взаимодействие рычага с задним упором; ускоренный отход досылателя

5.4 Подвижные части в крайнем заднем положении; патрон подан на линию досылания

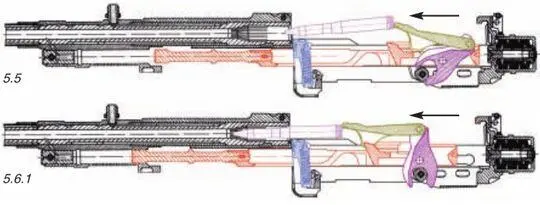

5.5 Начало наката затворной рамы, страгивание патрона из ленты
