Пётр Горегляд: Обогнавший время

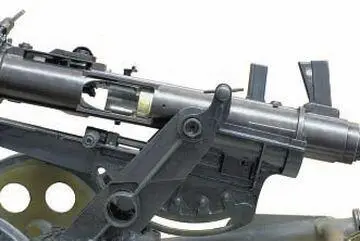

Обратите внимание на магазин и механизм вертикальной наводки

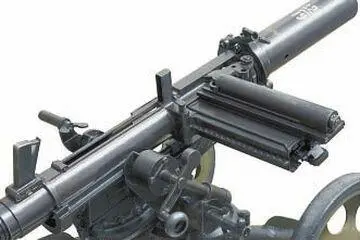

Вид слева. Затвор взведён

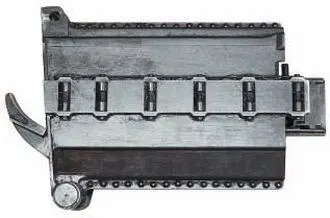

Магазин, вид снизу. Слева рычаг подающего механизма

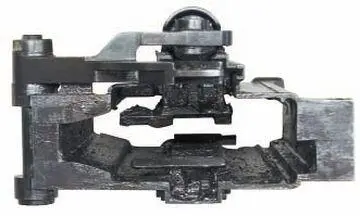

Магазин. Вид со стороны ствольной коробки. Сверху и снизу внутри магазина видны пальцы подачи выстрелов

Сборка гранатомёта осуществляется в обратном порядке: затвор вкладывают в ствол, потом ствол с затвором опускают в ствольную коробку, ввинчивают кожух и закрепляют его винтом. Рукоятка взведения ставится на своё место, после чего остается вложить возвратно-боевую пружину и ввинтить затыльник. С последним действием мы слегка помучились. Если пытаться по-простому накрыть пружину затыльником, вдавить её и начать поворачивать затыльник, то вполне реально увидеть как витая многожильная спираль из проволоки превращается в аналог резиновой бомбы из известного анекдота и норовит показательно покалечить своих мучителей. Для предотвращения членовредительства конструкторы предусмотрели в затыльнике отверстие с выдвижной заглушкой. Заглушка снимается, на шток стебля затвора одевается пружина, в неё вставляется направляющий стержень, и всё сооружение увенчивается затыльником. Сжимая пружину, завинчивают резьбу. Стержень потом удаляется, заглушка ставится на место. Сборка завершена.

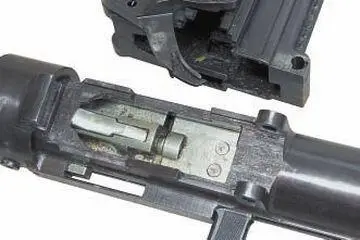

Вид слева. Окно ствольной коробки для того чтобы вручную вложить туда первый выстрел при заряжании оружия

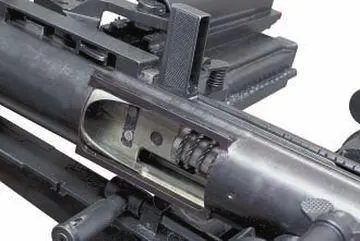

Вид на окно ствольной коробки справа для подачи выстрелов из магазина

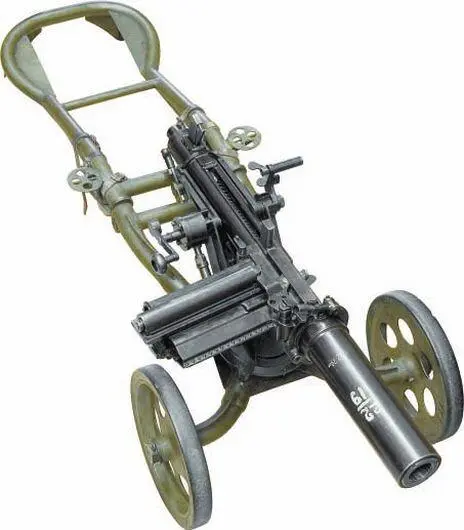

Теперь можно перейти к станку гранатомета. Он колёсный, состоит из нижнего и верхнего станка. Нижний станок представляет собой остов с колесным ходом, сваренный из стальных труб, со складным хоботом. В отличие от станка Соколова, окончание хобота не П-образное, а Ω-образное, с мощними сошниками внизу. На остове укреплён стол с высоким вертлюгом. На вертлюге с помощью цапф крепится верхний станок – люлька с зубчатым сектором механизма вертикальной наводки. Для обеспечения больших углов возвышения при стрельбе станины вертлюга удлинены, а цапфы смещены в заднюю часть люльки. Горизонтальная наводка с углом ориентировочно в 20° осуществляется путём вращения вертлюга, а вертикальная с углами возвышения приблизительно от -10° до 45° – зубчатой передачей. Для фиксации наводки служат хомут вертлюга с зажимным винтом и специальный винт, идущий к зубчатой передаче. Тело гранатомёта крепится к люльке впереди хомутом, а сзади – посредством прилива с отверстием в ствольной коробке, куда вставляется специальная чека. В общем и целом, станок вполне традиционен для тех лет.

Разобравшись с внутренним устройством гранатомета и его станком, постараемся реконструировать действие механики гранатомета при стрельбе. Для того чтобы оружие выстрелило, его надо зарядить. Для этого магазин наполняется из обоймы 5 выстрелами. Рукояткой взводится затвор, при этом стебель затвора отходит назад, перестаёт давить на клин, и последний, выходя из углубления внутри ствола, освобождает затвор от сцепления со стволом. Придя назад, и, сжав возвратно-боевую пружину, затвор удерживается шепталом ударно-спускового механизма. После чего в окно с левой стороны ствольной коробки необходимо вложить выстрел. Нажимаем спусковой рычаг. Затвор под действием возвратно-боевой пружины движется вперёд, досылает выстрел с гранатой в патронник, при приходе в крайнее переднее положение стебель затвора воздействует на клин, клин, входя в паз в стволе сцепляется с ним, зубы выбрасывателей заскакивают в проточку у донца гильзы, происходит запирание канала ствола и затем свою партию играет ударник, побуждаемый стеблем затвора двинуться вперед и разбить капсюль в гильзе выстрела. Дальше всё развивается так. В процессе выстрела пороховые газы, выталкивая гранату из канала ствола, одновременно давят на дно гильзы и на затвор. Последний сцеплен со стволом и вместе с ним начинает движение назад, одновременно сжимая пружины: ствола и возвратно-боевую. При приходе ствола в крайнее заднее положение сжатая до отказа пружина ствола отбрасывает его вперед, при этом вместе со стволом туда же стремится остов затвора, в то время как более легкий стебель с ещё не до конца сжатой возвратно-боевой пружиной по инерции бегут назад. В итоге давление стебля на клин прекращается, происходит освобождение ствола от затвора. Ствол без затвора движется вперёд, при подходе к левому окну ствольной коробки выбрасывается стреляная гильза и затем выступы в верхней части ствола, приводят в действие рычаг подавателя магазина. С рычагом связан ползун, своими пальцами в поступательном движении справа налево, продвигающий в ствол выстрелы. В зависимости от того, нажат спусковой рычаг или нет, затвор либо движется вперёд и стрельба ведётся до опустошения магазина, либо задерживается шепталом и тогда для продолжения процесса необходимо ещё раз нажать на спуск.
