Пётр Горегляд: Обогнавший время

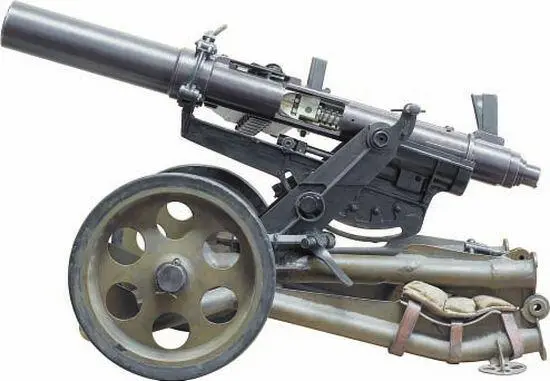

Гранатомёт на станке. Вид слева, на станке, хобот станка сложен

Конечно, оружиевед с опытом может при простом визуальном обследовании предмета определить и принцип автоматики, и систему питания, а иногда даже конструктора по ряду признаков, выдающих неповторимый «почерк» творца. Вот и мы при беглом осмотре во время подготовки выставок, узрев в ствольной коробке мощную витую возвратно-боевую пружину и массивный затвор, пришли к скоропалительному выводу о том, что действие автоматики основано на отдаче свободного затвора, правда, предусмотрительно оставив этот вывод в ранге рабочей гипотезы, требующей проверки. Осталось только дождаться, когда гранатомёт вернётся с выставок, так как понятно, что гораздо лучше обследовать оружие не только «на глаз», но и «на ощупь», при малейших нестыковках немедленно поднимая справочную литературу и обращаясь, по возможности, к архивным источникам.

И вот, наконец, настал волнующий момент разборки образца. Откинут хомут, крепящий тело к станку. Отсоединён магазин. Отвёрнут и вынут затыльник, после чего из ствольной коробки весело выпрыгнула возвратно-боевая пружина. Вынута рукоятка взведения. А вот затвор не вынуть – путь назад ему перекрывает ударно-спусковой механизм Что дальше? Позвольте, а для чего этот болтик с удобной головкой-ключиком на мощном воронёном стволе? Заглушка крешерного механизма? Отвернули этот удобный болтик, поставили «на попа» дульным срезом вверх тело и выяснили, что часть, ошибочно принимаемая за цельный ствол, на самом деле отворачивается и является кожухом ствола, наворачиваемым на ствольную коробку. Сняли кожух и изумлённым взглядам открылась охватывающая ствол цилиндрическая пружина, навитая из довольно широкой проволоки прямоугольного сечения. Так-так, а подследственный-то наш вовсе не тот, за кого мы его сперва приняли. Он у нас из славного класса оружия с автоматикой, построенной на принципе отдачи ствола. Вот только близко или далеко бежит этот ствол после выстрела, короткий у него ход или длинный? Пружина у ствола весьма неслабая, поэтому поначалу склонились в пользу короткого хода. Ствол с пружиной и затвором теперь можно вынуть из ствольной коробки, затем вытащить затвор и разглядеть его повнимательнее. Затвор состоит из двух частей: стебля и остова. Но остове затвора размещены три выбрасывателя (из-за крупного калибра) и клин, внутри проходит ударник. Стебель затвора совмещён со штоком для возвратно-боевой пружины. Если продвинуть стебель вперёд, то он воздействует на клин, расположенный с левой стороны остова. Так осуществляется запирание канала ствола и сцепление со стволом. От движения стебля вперёд срабатывает ударник. Осмотрим ствол. Пружина крепится на стволе с помощью стопорящейся гайки с вырезами под ключ. При первой разборке мы сняли эту пружину и затем горько жалели о своем промахе, убив полдня на её установку обратно. Причина заключается в следующем: если, сняв стопор, при наличии подручных средств – латунного или медного стержня и молотка – отвернуть гайку можно, то завернуть её весьма непросто, так как одновременно необходимо поджимать пружину и вертеть гайку. Хорошо, что помог наш реставратор А. А. Попков, сделавший импровизированный ключ и водворивший пружину ствола на место.

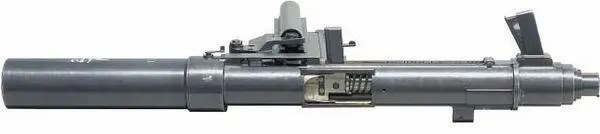

Тело гранатомёта. Вид слева

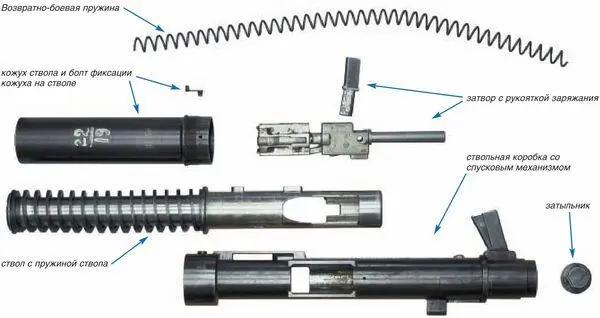

Тело гранатомёта после неполной разборки

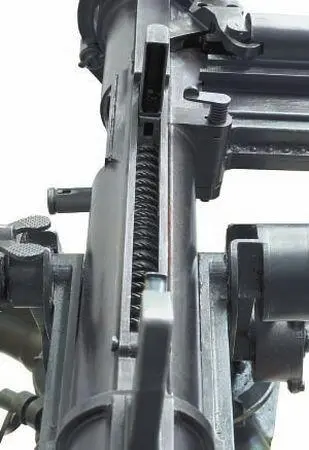

Вид сверху. Хорошо видна мощная возвратно-боевая пружина

В канале ствола 18 нарезов, за казёнником с левой стороны углубление для клина затвора, справа – окно для подачи гранаты, а сверху – два прямоугольных выступа. Именно длина хода этих выступов и длина направляющих для них в ствольной коробке подтверждают определение типа автоматики гранатомёта как оружия с отдачей ствола при его длинном ходе, указанное в литературе и архивных документах. Только при длинном ходе ствол может воздействовать на рычаг подавателя магазина для перемещения выстрелов в ствол. Сам магазин постоянный, с обойменным заряжанием и довольно сложной системой подачи из ползуна с пальцами сверху, движущегося в корпусе магазина, ряда подпружиненных пальцев снизу, пружины магазина и рычага подавателя. Пальцы на корпусе магазина и пальцы на ползуне фиксируют выстрелы в магазине, а пальцы ползуна, двигаясь с ним, ещё и проталкивают выстрелы в ствол. Ствольная коробка сложной формы, с двумя большими окнами – справа, с креплением для магазина, у казённика ствола и слева. Левое окно прорезано с отступом от казённой части ствола. Сверху – направляющие для выступов ствола с окошком для рычага подавателя, за ними – прямоугольный вырез для рукоятки взведения затвора. В задней части смонтирован ударно-спусковой механизм с рукояткой управления огнём, в которую вмонтирован подпружиненный спусковой рычаг, и Г-образным шепталом. В задней части ствольной коробки – втулка с резьбой для затыльника, удерживающего возвратно-боевую пружину.
