Гранатомёт АГ-17 (автоматический гранатомёт) устанавливается на треножный станок САГ-17 (станок автоматического гранатомёта). Для стрельбы используется механический прицел, состоящий из целика и мушки, смонтированных на крышке приёмника, или призменный оптический прицел ПАГ-17 (прицел автоматического гранатомёта). Механический прицел используется при стрельбе прямой наводкой на дальности до 700 м. Оптический прицел является универсальным прицельным приспособлением иобеспечивает наведение гранатомёта при стрельбе прямой наводкой и с закрытых позиций. При известных размерах цели с помощью прицела можно определить расстояние до цели.

Работа автоматики гранатомёта основана на принципе использования энергии отката свободного затвора. При выстреле пороховые газы давят на дно гильзы и отбрасывают затвор в крайнее заднее положение. При этом происходит сжатие возвратных пружин, подача очередного патрона на линию досылания к входному окну гранатомета и отражение стреляной гильзы.

При накате затвора происходит досылание выстрела в патронник и взведение ударника.

К моменту прихода затвора в крайнее переднее положение происходит разобщение ударника с затвором. Ударник, двигаясь назад под действием боевой пружины, ударяет по рычагу бойка, и боёк накалываеткапсюль-воспламенитель патрона. Происходит выстрел.

Стандартная лента составлена из трёх отдельных кусков на 10 патронов каждый. Куски ленты соединяются друг с другом при помощи выстрелов и укладываются в коробку. Первое звено остаётся пустым, так как при заряжании гранатомёта происходит продвижение ленты на одно звено и первым выстрелом, досылаемым в патронник является граната из второго звена ленты. Снаряжение лент может производиться вручную или с помощью снаряжательной машинки. В полевых условиях снаряжательную машинку можно закреплять на упаковочном ящике. При необходимости машинку можно использовать для расснаряжения ленты.

Механизм подачи выстрела, расположенный под крышкой приёмника, приводится в действие затвором, на верхней плоскости которого имеется паз, заставляющий перемещаться рычаг подачи.

Присоединение патронной коробки к гранатомёту

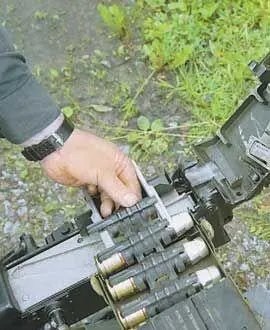

Перед заряжанием гранатомёта первое пустое звено ленты укладывается в лоток открытого приёмника. Именно из-за этой особенности в летну помещается 29 выстрелов, а не 30, по количеству звеньев

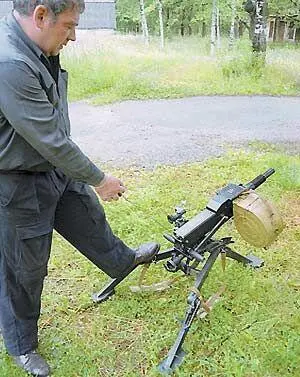

Для заряжания гранатомета необходимо отвести затвор за рукоятку до отказа и отпустить её

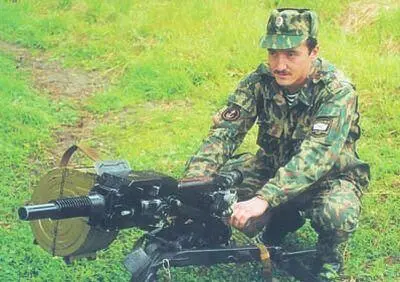

При стрельбе гранатомёт удерживается двумя руками за рукоятки. Управление огнём осуществляется нажатием на гашетку с тыльной стороны короба

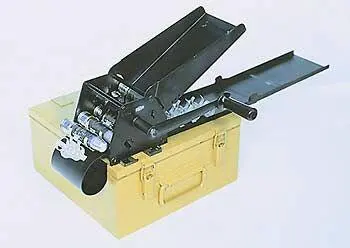

Машинка для снаряжения патронной ленты

Гранатомет АГ-17 состоит из следующих основных частей и механизмов: приёмник, ударно-спусковой механизм, короб со стволом, затвор, механизм перезарядки, возвратные пружины.

В коробе размещаются основные части и детали гранатомёта. В переднюю часть короба (патрубок) вставляется ствол с 16-ю правыми нарезами. На гранатомётах, выпущенных до начала 90-х годов для улучшения охлаждения ствол оснащался относительно тонкостенным алюминиевым надульником (отличным от авиационного варианта). Затем от этого отказались, и радиатором охлаждения является ряд кольцевых утолщений на стволе, расположенных ближе к казённой части.

В задней части короба на двух полуосях и оси крепится затыльник. На нижних полуосях закреплены ручки для наведения гранатомёта в цель и удержания его при стрельбе. В походном положении ручки складываются. На наружной стороне затыльника расположена гашетка спуска. Перед левой рукояткой находится переводчик режимов огня, имеющий два положения – «АВТ.» (автоматический огонь) и «ОД.» (одиночный огонь).
