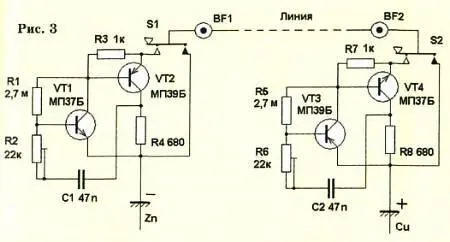

Схема предлагаемого телеграфа показана на рисунке 3.

Батарей питания в нем нет — источником тока служит земляной элемент, образованный двумя заземлениями. При этом на медном заземляющем штыре будет плюс, а на стальном (оцинкованном) минус. Генераторы на обеих приемопередающих станциях очень похожи, почти одинаковы, но обратите внимание на полярность включения р-n-р и n-p-n транзисторов — она разная, поскольку генераторы правой и левой станций питаются напряжением разной полярности. Не перепутайте заземляющие штыри, медный должен соединяться только с генератором, собранным по схеме справа!

Ключи должны иметь по два контакта — один нормально замкнутый — на схеме он зачернен. Когда нажимают ключ, этот контакт размыкается, зато замыкается другой, находящийся около ручки ключа.

Когда ключи не нажаты, в линию включены только два заземления и два наушника. По цепи течет небольшой постоянный ток, но он не создает никаких звуков. Это режим ожидания. Когда оператор одной из станций нажимает ключ, в работу включается его генератор, и в обоих наушниках слышен звуковой тон. То, что звучат оба наушника, вовсе не недостаток, а скорее достоинство, потому что начинающим телеграфистам обязательно нужен самоконтроль своей передачи.

Теперь о деталях: германиевые транзисторы выбраны потому, что их напряжение открывания (0,15 В) значительно ниже, чем у широко распространенных кремниевых (0,5 В). Попытка собрать подобные генераторы на широко распространенных кремниевых транзисторах КТ315 и КТ361 показала, что они начинают устойчиво работать лишь при напряжении питания более 1,1 В, а земляной элемент такого напряжения зачастую не обеспечивает.

Подойдут германиевые транзисторы любого типа и с любой буквой. От емкости конденсаторов С1 и С2 зависит частота колебаний, то есть тон сигнала. Даже хорошо, если он будет немного разным — легче отличать свою передачу от сигналов корреспондента. Подстроечные резисторы R2 и R6 позволяют улучшить форму колебаний и сделать сигнал мягче и приятнее на слух. Однако слишком большое сопротивление этих резисторов может привести к срыву колебаний.

Высокоомные наушники в этой системе не работают, поскольку на их большом сопротивлении падает большая часть напряжения. Зато годятся наушники от старых телефонных аппаратов, от плееров и подобных приборов. Можно включить в цепь последовательно и четыре низкоомных наушника — по паре каждому оператору.

Но что же делать, если собрать телеграфные аппараты хочется, а германиевых транзисторов нет и взять их негде (поговаривают, что они уже сняты с производства). Придется вернуться к схеме симметричного мультивибратора (см. предыдущий номер журнала), где кремниевые транзисторы включены по отношению к источнику питания параллельно и начинают работать при напряжении от 0,5 В и выше.

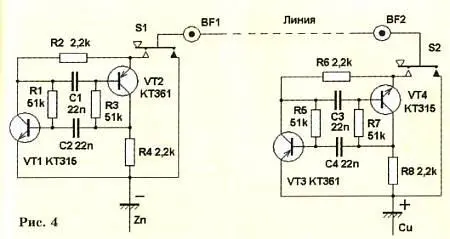

Но в мультивибраторе транзисторы открываются поочередно, и ток в линии останется постоянным — это нам не годится. Пришлось доработать мультивибратор, взяв второй транзистор обратной проводимости и «перевернув» его в схеме «кверху ногами». То, что получилось, показано на рисунке 4.

Схема стала немного сложнее, зато оба транзистора стали открываться одновременно, обеспечивая пульсирующий ток в линии. В этом варианте телеграфа можно использовать любые кремниевые транзисторы нужной проводимости.

Форма сигнала у этого генератора несколько хуже — длительность импульсов короче паузы между ними. Объяснить это просто: конденсаторы заряжаются при открытых транзисторах, быстро, а разряжаются при закрытых, а значит, дольше.

Поэтому и тон звука в наушниках менее музыкален, чем у предыдущего генератора.

В заключение — о конструкции. Генераторы вполне можно собрать в подставке телеграфного ключа или в любой подходящей коробочке, на которой установлен ключ.

Монтаж и расположение деталей значения не имеют. Детали можно закрепить хоть на картонке, проткнув в ней отверстия для выводов и соединив их с обратной стороны в соответствии со схемой. Получится этакая «картонная» печатная плата. Если будете работать в полевых условиях, пропитайте картонку парафином — от влаги. Из корпуса каждого аппарата будут выходить всего два провода: один к заземляющему штырю, другой — к наушнику и линии.
