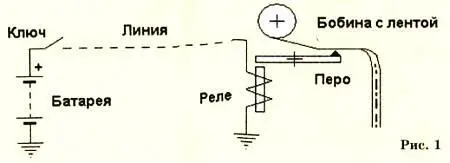

Окончательная схема разработанной в 1837–1944 годах телеграфной линии Морзе выглядела примерно так, как это изображено на рисунке 1.

Попытка проложить линию под землей не привела к успеху из-за плохой изоляции провода, и первая линия между Вашингтоном и Балтимором длиной более 40 миль была протянута на столбах, с использованием стеклянных изоляторов (говорят, что сначала использовали горлышки от бутылок).

Принцип действия телеграфа ясен из рисунка: когда замыкали ключ на передающей стороне, ток от батареи поступал в линию, реле на приемной стороне притягивало якорь, и перышко оставляло след на бумажной ленте, протягиваемой часовым механизмом.

К якорю реле можно приделать контакты, служащие ключом для следующего участка линии, и так наращивать расстояние, на которое передается сигнал, хоть до бесконечности! Собственно, само слово «реле» ( relay ) в старом английском языке означало станцию для замены лошадей на почтовых трактах. В последующие годы вся Америка покрылась сетью телеграфных линий.

Американские телеграфисты очень скоро научились распознавать телеграфные сигналы на слух, по клацанью якоря реле.

Клик — якорь притянут, клак — якорь отпущен. Клик-клак — передана точка, клик… клак — передано тире. А запись текста (если нужно) вели вручную. Стали выпускать даже реле безо всяких перьев с легкой (обычно алюминиевой) арматурой, громко клацающей по ограничительным винтам. Такое реле назвали саундером (от sound — звук) и стали объединять с телеграфным ключом в одну приемопередающую станцию.

Лишь впоследствии поняли, что, если прерывать телеграфные посылки постоянного тока с частотой 400… 1000 Гц, получается тональный телеграфный сигнал, принимаемый на слух и легче, и надежнее.

Прерыватель тока можно сделать по-разному, например, использовать зубчатое колесико с контактом, вращаемое часовой пружиной, но самый оригинальный прерыватель ( зуммер, chopper, buzzer ) создали на основе того же реле.

Когда подавался ток через нормально замкнутые контакты (рис. 2), реле притягивало якорь и размыкало цепь своей же собственной катушки. Якорь отпускался, контакты снова замыкались, заставляя якорь вибрировать. До сих пор на этом принципе работают дверные звонки и автомобильные сигналы.

Якорь для усиления звука заменили мембраной, и оставался один шаг до изобретения телефонной трубки, в которой контакты уже оказались не нужны.

Но мы слишком увлеклись историей, пора вернуться к теме статьи.

В наш век электроники вряд ли имеет смысл делать чувствительный электромеханический прерыватель — его с успехом заменит генератор прямоугольных импульсов, описанный в предыдущем номере журнала. Два транзистора в нем открываются и закрываются одновременно, и ток питания пульсирует со звуковой частотой. Остается включить в цепь питания ключ и наушник — генератор тонального телеграфного сигнала готов.

Третья используемая в нашем телеграфе разработка называется «земляная батарея». Если воткнуть в сырую землю два электрода из разных металлов, то образуется гальванический элемент, где электролитом служит влага с растворенными в ней солями, всегда имеющаяся в земле. Это было подмечено радиолюбителями еще более полувека назад, и в старых журналах можно даже найти описания простых радиоприемников с питанием от земляной батареи.

Лучшей парой оказываются медь и цинк, можно попробовать также цинк — уголь (графит), медь железо или медь — алюминий. Автор подобрал медный пруток диаметром около 5 мм и длиной сантиметров 20 и стальной оцинкованный пруток потоньше, но зато и немного длиннее. Концы прутков следует заточить напильником, чтобы легче было воткнуть их в землю.

Верхние концы прутков желательно оснастить ручками, клеммами для проводов или хотя бы согнуть колечками, чтобы за них вытаскивать из земли. Нелишне вспомнить и про колышки для палаток.

Мой элемент в сухую погоду развил напряжение 0,8 В при токе короткого замыкания (все измерено обыкновенным тестером в режиме вольтметра и амперметра) всего 0,2 мА, но этого оказалось вполне достаточно для питания генератора. Зато наутро, после ночного дождя, он отдавал уже 0,9 В при токе 1,1 мА. Увеличение расстояния между штырями до 4…5 м не привело к заметному изменению параметров элемента.
