Использование сетевых адаптеров.БП нам необходим, поскольку на любительскую экспериментальную работу «батареек не напасешься» — и дорого, и непрактично. Но вот вам в руки попал адаптер. Нужно прежде всего разобраться, что он может и каковы его параметры. Оказывается, совсем не обязательно для этого вскрывать корпус, да часто он и неразборный. Однако о типе устройства можно судить по его весу и форме корпуса. Бывают БП с малогабаритным сетевым трансформатором. Они довольно увесистые, кубической формы. Именно такой у меня и оказался.

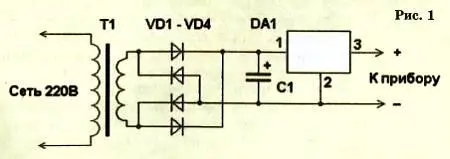

Кое-что проясняет надпись на корпусе, например: АС/DC adapter 6V/ 150mA (преобразователь переменного тока в постоянный 6 В, 150 мА). Не спешите ей верить, лучше посмотрим упрощенную типовую схему подобных БП (см. рис. 1).

Трансформатор Т1 понижает сетевое напряжение обычно до 6 15 В его первичная - фото 51

Трансформатор Т1 понижает сетевое напряжение обычно до 6… 15 В, его первичная обмотка содержит много витков тонкого провода, а вторичная — гораздо меньше, и более толстого. Коэффициент трансформации равен отношению чисел витков, то есть U 2= U 1∙n 2/n 1. Вторичное низкое напряжение поступает на выпрямитель (диоды VD1 — VD4), собранный по мостовой схеме. Реже применяют обычную двухполупериодную схему выпрямления. В ней средние два диода исключены, а «минусовый» вывод подключен к среднему выводу вторичной обмотки. Далее включен «сглаживающий» конденсатор С1 большой емкости (тысячи микрофарад). Он заряжается на пиках положительной и отрицательной полуволн переменного напряжения и разряжается на нагрузку при переходе переменного напряжения через нуль, когда диоды закрыты.

Имейте в виду: для переменных напряжений обычно приводят эффективное значение, а мгновенное напряжение на пиках в 1,4 раза больше. Поэтому без нагрузки постоянное выпрямленное напряжение больше напряжения на вторичной обмотке. Например, если последнее равно 10 В (эффективное значение), то на конденсаторе С1 получится около 13,5 В (примерно пол вольта «упадут» на диодах). Под нагрузкой, естественно, выходное напряжение будет снижаться. При этом возрастают пульсации выходного напряжения с удвоенной частотой сети 100 Гц.

Для устранения этих недостатков служит стабилизатор DA1. Теперь его чаще выполняют в виде одной микросхемы всего с тремя выводами, по виду он неотличим от обычного транзистора. Имейте это в виду! Напряжение на выходе стабилизатора существенно меньше, чем на входе, и часть мощности БП он просто переводит в тепло, снижая тем самым общий КПД. Стабилизатор чаще всего выходит из строя в сетевых адаптерах, но никто не мешает исключить его из схемы, замкнув выводы 1 и 3 и отсоединив вывод 2 . Останется простой нестабилизированный БП.

Не всегда DA1 стабилизирует напряжение — в некоторых адаптерах, предназначенных для зарядки аккумуляторов, он стабилизирует зарядный ток.

Выяснить все эти вопросы помогает нагрузочная характеристика БП. Включив БП в сеть, замерьте выходное напряжение на холостом ходу. У меня оказалось более 20 В. Далее надо снять несколько точек характеристики, подключая разные нагрузки. Удобно использовать мощные резисторы и лампочки накаливания. С резисторами, сопротивление которых известно, можно обойтись одним вольтметром. Так, с резистором 180 Ом напряжение БП оказалось 16 В, следовательно, ток — около 90 мА.

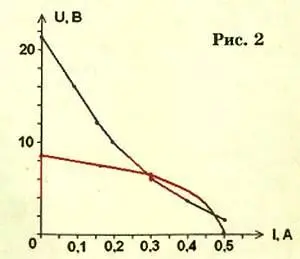

С лампочкой (на напряжение, не меньше ожидаемого!) надо измерить напряжение, а затем, переключив тестер в режим амперметра и включив щупы последовательно с лампочкой, ток через нее. После снятия всех точек очень полезно построить график нагрузочной характеристики (синяя линия на рис. 2).

Из него сразу видно что в данном БП вообще нет никакой стабилизации а при - фото 52

Из него сразу видно, что в данном БП вообще нет никакой стабилизации, а при номинальном токе 150 мА выходное напряжение составляет 12 В.

Вскрытие корпуса показало, что микросхема стабилизатора там есть, но выводы 1 и 3 замкнуты. Что ж, этот БП вполне годится как 12-вольтовый, для питания устройств с током до 0,15 А, а также для подзарядки 12-вольтовых аккумуляторов. Использовать его при меньших напряжениях и больших токах вряд ли следует, поскольку он будет сильно нагреваться.

Теперь проверим адаптер Siemens, 230V- 50/60Hz (это относится к сети и нам подходит), 5V = 0,4А (это относится к выходной цепи и вызывает некоторые сомнения, поскольку на корпусе стоит: made in China ).
