Например, автомобиль нормально работает при скорости до 80 км/ч, а свыше в нем что-то начинает стучать.

Причин такого явления может быть несколько. Первая — большие щели в корпусе автомашины, обусловленные ее конструктивными особенностями или образовавшиеся после кузовного ремонта. Вторая — на автомашине установлены шины от разных производителей (одна с металлическим, другая — с синтетическим кордом). Третья — разбалансированы колеса. И т. д.

Как видим, одна проблема может быть следствием многих причин.

Еще пример. Каждую зиму в России снегопады обрывают электрические и телефонные провода. В этой ситуации сразу видна проблема, и можно сформулировать задачи для решения.

Не бойтесь фантастических предложений. Во-первых, это обедняет процесс решения, а во-вторых, при последующих этапах решения эти фантастические предложения могут оказаться реальными.

Предположим, вы хотели бы сделать так, чтобы снежинки при падении огибали провода. На первый взгляд, это предложение кажется фантастическим. Но этого и в самом деле можно добиться, если придать проводам электрический заряд противоположного знака, нежели заряды снежинок.

А можно ли сделать так, чтобы снежинки сами исчезали при падении на провода? А как сделать, чтобы провод сам сбрасывал с себя снежинки?.. Подумайте над этим сами.

Если вы создаете изобретение в одиночестве, то рекомендуется дать выявленным задачам «отстояться» и приступить к их анализу позднее. К этому моменту затухнут эмоции, четче проявятся все «за» и «против» и легче будет принимать решение по окончательному выбору одной задачи.

Если вы работаете в коллективе, то полученные задачи следует обсудить совместно с членами творческой группы.

Из всех выявленных задач следует выбрать ту, которая в большей степени отражает причину или может быть реализована минимальными средствами.

ШАГ 9. ИСКЛЮЧИТЕ ТЕРМИНЫ

Когда задача сформулирована, необходимо ее записать. Это необходимо для того, чтобы при решении устранить стереотипы, которые могут даже своими названиями намекать на известные решения.

Так, например, при слове «гайка» представляется шестигранник с внутренней резьбой. Заменив, к примеру, слово «гайка» на «крепежный элемент, фиксирующий элемент», вы можете прийти к решению закрепить вместе с гайкой какой-либо другой объект. При этом гайка будет выполнять две функции — крепежную и держателя другого элемента.

ШАГ 10. МОДЕЛИРОВАНИЕ ЗАДАЧИ

Если есть возможность создать модель задачи, сделайте это. Моделирование — полезный инструмент для понимания происходящих процессов. Его можно проводить путем рисования, представлением на мониторе компьютера или даже макетированием объекта из бумаги…

Изображать проблемную ситуацию (задачу) или ее отдельные узловые моменты лучше в различных ракурсах, в виде структурных, иерархических схем, чертежей, разверток. Помогают делу и диаграммы Исикавы — Серебрякова, при которых получается графическая форма, похожая на елку. Ее ветви, с одной стороны, отражают факторы, необходимые для достижения главной цели, а с другой стороны — те факторы, что им препятствуют.

Любое моделирование поможет полнее представить взаимодействие объектов (узлов, блоков, элементов) в проблеме, их связи между собой и внешним миром, оценить их значимость и понять роль и значение всех действующих механизмов в исследуемом объекте.

Можно рисовать конкретные действующие объекты и их связи как в обобщенном виде, так и в виде взаимодействия вещества и поля. Последнее, кстати, подробно описано в книге Гасанова А.И. и других авторов «Рождение изобретения», (Москва, Интерпракс, 1995).

Наглядность позволяет представить задачу полнее и тем самым учесть даже, казалось бы, незначительные факторы при поиске решения.

ШАГ 11. АНАЛИЗ ПОЛОЖЕНИЯ ОБЪЕКТА НА S-ОБРАЗНОЙ КРИВОЙ

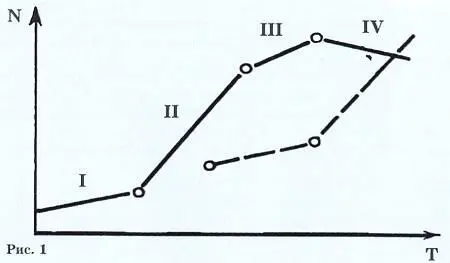

Известно, что любая система — техническая, биологическая, социальная и т. д. — развивается по единой S-образной кривой (рис. 1.).

Она характеризует жизненный цикл любой системы. При этом по оси ординат отражаются показатели системы (мощность, скорость, частота и т. п.).

Кривая имеет несколько характерных участков: I— отражает рождение (юность) системы; II— отражает активное развитие системы и ее составных частей; III— этап завершения жизненного цикла системы; IV— характеризует конец существования системы.
