Можно также использовать миниатюрные генераторы, главным элементом которых будет подвижный магнит или катушка. Подрагивая на пружине, такой индуктор опять-таки генерирует переменное электрическое напряжение.

Однако с уменьшением размеров подобных конструкций они работают все хуже. Грузик весом в микрограммы уже не столь подвержен воздействию сил гравитации, как, скажем, массивная гиря. Поэтому для создания наномасштабного генератора для питания автономных устройств необходим особый подход. Тогда профессор Чжун Линь Ван предложил использовать наноленты и нанопроволочки, которые получают путем спекания оксидов таких металлов, как цинк, при температурах от 900 до 1200 °C в особой инертной атмосфере.

При тщательном изучении оказалось, что нанопроволочки из оксида цинка представляют собой совершенные кристаллы в форме шестигранной призмы. И когда такие проволочки диаметром от 30 до 100 нм и длиной от 1 до 3 мкм изгибаются под действием внешних причин — случайных вибраций, сотрясений воздуха, — они, словно обычные пьезоэлементы, вырабатывают микроток.

Как мы уже говорили, не обходят вниманием исследователи и термоэлектрические генераторы, работа которых основана на использовании эффекта Зеебека; электродвижущая сила (ЭДС) возникает в контуре, состоящем из двух разнородных проводников, контакты между которыми имеют разные температуры. Эта ЭДС пропорциональна разности температур между местами контакта проводников. Основанные на этом принципе термопары широко применяют для измерения температур, а теперь могут использоваться и в качестве наноисточников энергии.

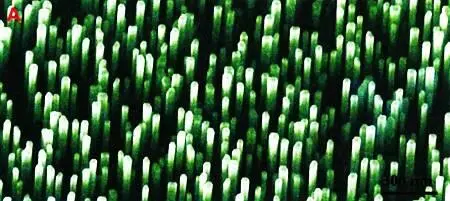

А. Нанобатарейка из микроволокон оксида цинка .

В. Схема нанобатарейки.

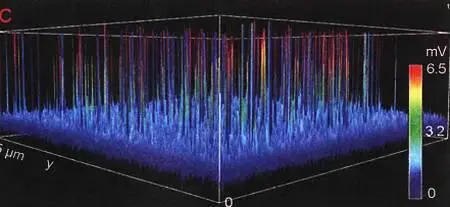

С. График напряжения в милливольтах.

Наконец, весьма интересным для исследователей оказался тот факт, что ряд не являющихся электроактивными в обычном состоянии материалов начинает проявлять неожиданные свойства при переходе к наноразмерам.

Так, скажем, оксид титана в обычном состоянии имеет весьма незначительное количество ионов лития при комнатной температуре. Однако при переходе в наносостояние ситуация изменяется кардинальным образом. При размере частиц около 15 нм наноструктурированный оксид титана можно использовать в качестве отрицательного электрода в литий-ионных аккумуляторах!

Очень перспективными источниками энергии для устройств с размерами порядка 10 -9— 10 -8м являются и водородные элементы. Так, например, в наноструктуре на основе углеродных нанотрубок с примесью титана оказалось очень удобно хранить водород, атомы которого могут составлять до 8 % от общей массы комплекса.

Конечно, наногенераторы вряд ли когда-нибудь станут постоянными источниками электроэнергии для наших жилищ; ведь даже для питания карманных фонариков их мощность слишком мала. Но системы нанопроволочек могут стать идеальными генераторами для устройств, от которых требуется лишь периодическая работа, например для медицинских сенсоров, которые должны собирать и передавать данные в течение одной секунды раз в минуту.

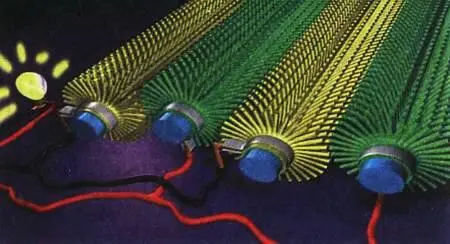

Связка наногенераторов при изгибе дает ток.

Возможно, в будущем наногенераторы будут преобразовывать энергию, которую теряем в нашей повседневной жизни, например, в результате изменений давления в автомобильной шине, шума и вибраций движущегося автомобиля и даже от давления ветра на стенки походной палатки.

Вообще количество малых источников энергии, которые нас окружают, неисчислимо. Вот, например, вы перелистнули страницу и… выработали при трении бумажных листов электричество, которого хватило бы на полчаса работы, например, датчика уровня сахара в крови.

Публикацию подготовил Я. ГРУШИН

НАНОБАТАРЕЙКИ

Профессор Корнеллского университета (США) Амит Лал по заказу DARPA — военного Агентства перспективных исследовательских проектов — создал нанобатарейку на основе радиоактивного изотопа никель-63. Размер ее с песчинку, то есть не более 1 куб. мм. Период радиоактивного полураспада изотопа составляет около 100 лет.
