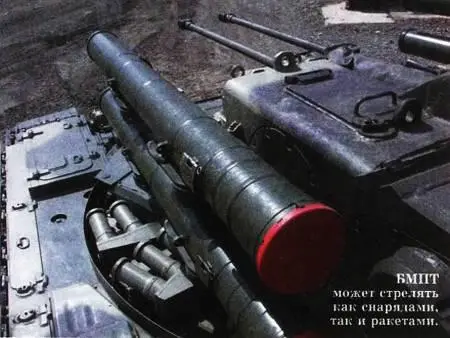

Причем управление комплексом вооружения дублировано — командир обладает возможностью вести эффективный огонь с любого места. А рабочие места операторов автоматических гранатометов оснащены стабилизированными прицелами «Агат-МП» (день/ночь).

Высокую защищенность самой БМПТ обеспечивает не только броневой танковый корпус и низкопрофильная башня без амбразуры. Бортовые экраны машины оснащены элементами динамической защиты и решетками, которые снижают эффективность ручных противотанковых гранатометов и ПТУР, а также ручных противотанковых гранат.

В. ЧЕРНОВ

Современные подлодки практически бесшумны, плавают на больших глубинах и способны атаковать противника из любой точки Мирового океана, даже с Северного полюса. Неужто их никак нельзя обнаружить?

Виктор Колесов,

г. Мурманск

Человека-невидимку из фантастического романа Герберта Уэллса выдавали следы на снегу, а под дождем обрисовывались контуры его тела. Примерно так же обнаруживают атомные субмарины в Мировом океане.

Способов для этого существует несколько. Прежде всего плывущую на малой глубине подлодку довольно хорошо видно сверху — с самолета или со спутника. А если она движется, то за ней в воде остается вихревой след. Более того, если установить на дне бухты или пролива датчики, то они, периодически затеняясь корпусами судов, будут отмечать каждое их прохождение.

Еще один способ обнаружения субмарины-невидимки: в результате ее прохождения меняется давление воды — и это изменение обнаруживают гидростатические датчики. А сейсмические сенсоры могут отследить и изменения микроколебаний почвы, происходящие по мере того, как волны гидростатического давления достигают дна.

Большая масса подлодок изменяет также магнитное и гравитационное поле Земли. И эти микроизменения отслеживаются с помощью гравитометров и магнитометров, установленных на самолетах — охотниках за подлодками.

Американская субмарина запускает из-под воды ракеты «Трайдент».

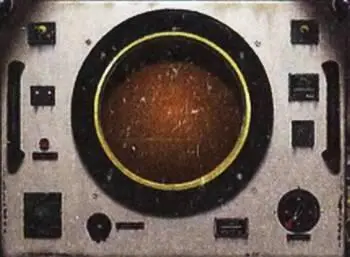

Так выглядит приборная панель гидролокатора.

Однако самый распространенный способ является одновременно и самым древним. Еще гений Возрождения Леонардо да Винчи отмечал в своих дневниках: «Если ты, будучи в море, опустишь в воду отверстие трубы, а другой конец приложишь к уху, то услышишь идущие вдали корабли»…

В воде действительно гораздо лучше, чем в воздухе, распространяются звуковые и ультразвуковые колебания. Причем первые гидрофоны были установлены на русских субмаринах «Карп», «Пескарь», «Стерлядь», «Макрель» и «Окунь» специалистами Балтийского завода еще в 1909–1910 годах. То есть 100 лет назад!

Сигналы принимались размещенным в обтекателе угольным микрофоном, который во избежание помех буксировали за лодкой на кабель-тросе. Проведенные опыты показали, что маленький портовый катер выдавал себя шумом винтов за 5 кабельтовых — почти за километр.

Начиная с середины 30-х годов XX века шумопеленгаторные станции МАРС (малые акустические радарные станции) стали устанавливать практически на всех типах советских подлодок. На субмаринах типа М («малютках») — МАРС-8 с 8 датчиками, на Щ и С — соответственно МАРС-12 с 12 датчиками, а на самых больших К и Л — МАРС-16 с 16 приемными гидрофонами.

Перед Великой Отечественной войной, в 1940 году, прошла испытания ультразвуковая гидроакустическая станция «Тамир-1» для надводных кораблей — охотников за подлодками. Работа такого гидролокатора основывалась на посылке ультразвуковых импульсов и приеме сигналов, отраженных, к примеру, от корпуса подводной лодки. Пеленг (направление на цель) определялся поворотом излучателя или фазовращателями, а дистанция — по времени, которое импульс ходил до цели.

Конструкция первого такого прибора принадлежит французскому физику Полю Ланжевену и русскому эмигранту, инженеру Петру Шиловскому. Но запатентован он был англичанином Льюисом Ричардсоном вскоре после гибели «Титаника».
