Максим Коломиец - Тяжёлый танк Т-35

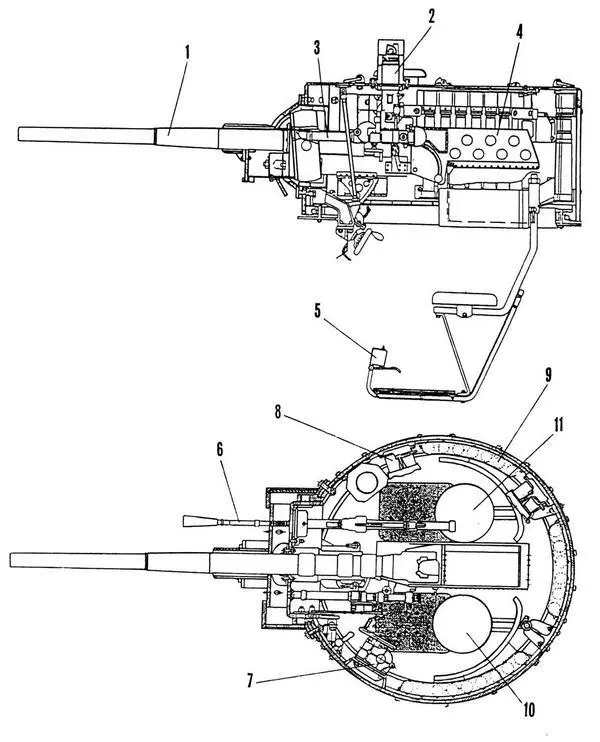

1 — 45-мм пушка 20К, 2 — перископический прицел ПТ-1, 3 — телескопический прицел ТОП, 4 —ограждение пушки, 5 — спусковая педаль, 6 — пулемёт ДТ, 7 — поворотный механизм башни, 8 — смотровой прибор, 9 — укладки 45-мм артвыстрелов, 10 — сиденье наводчика, 11 — сиденье заряжающего.

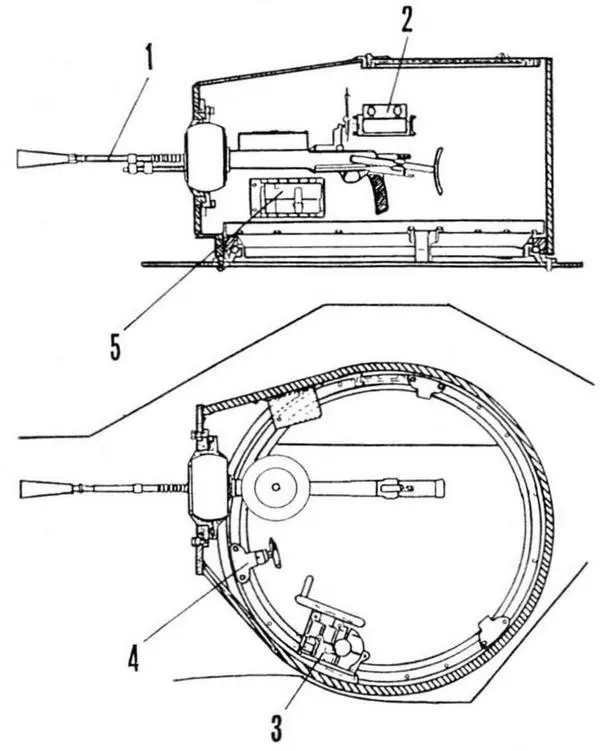

1 — пулемёт ДТ, 2 — смотровой прибор, 3 — поворотный механизм, 4 — стопор башни, 5 — запасное стекло «триплекс».

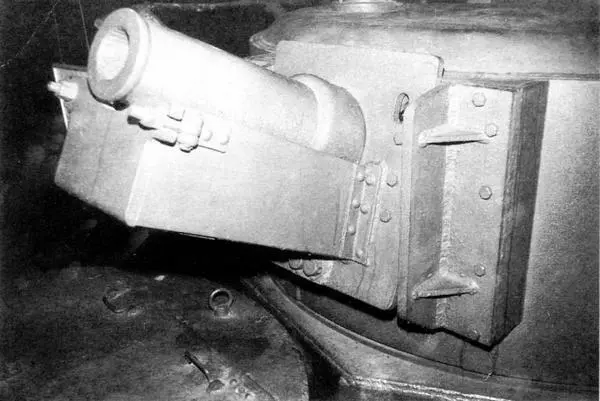

Пулемёт ДТ («Дегтярёв танковый») калибра 7,62-мм установлен в шаровом яблоке справа от пушки. Угол его горизонтального обстрела +30 град., угол возвышения +30 град., снижения -20 град. Для стрельбы назад в нише башни имеется бугельная установка для запасного пулемёта ДТ.

С 1937 года на люке наводчика располагалась зенитная турельная установка П-40 с пулемётом ДТ, снабжённым коллиматорным прицелом для стрельбы по воздушным целям.

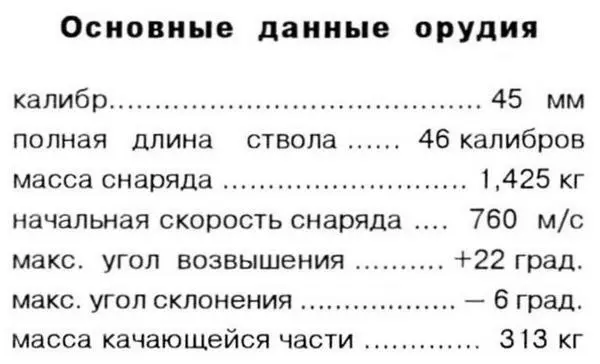

В средних башнях размещены 45-мм танковые пушки 20К образца 1934 г. (на машинах первых серий — образца 1932 г.). 45-мм пушка образца 1934 г. в отличие от предыдущей системы имеет полуавтоматику механического, а не инерционного типа, изменённое противооткатное устройство, совершенно новый подъёмный механизм и ряд других более мелких изменений.

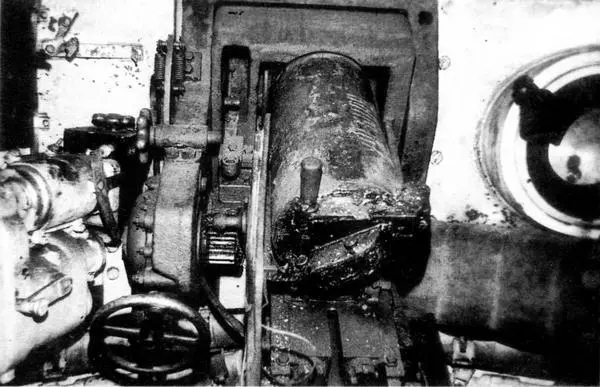

Пушка установлена в маске и спарена с пулемётом ДТ. Спаренная установка снабжена двумя общими прицелами: перископическим ПТ-1 и телескопическим ТОП. Кроме того, пулемёт имеет обыкновенный открытый прицел для самостоятельной стрельбы.

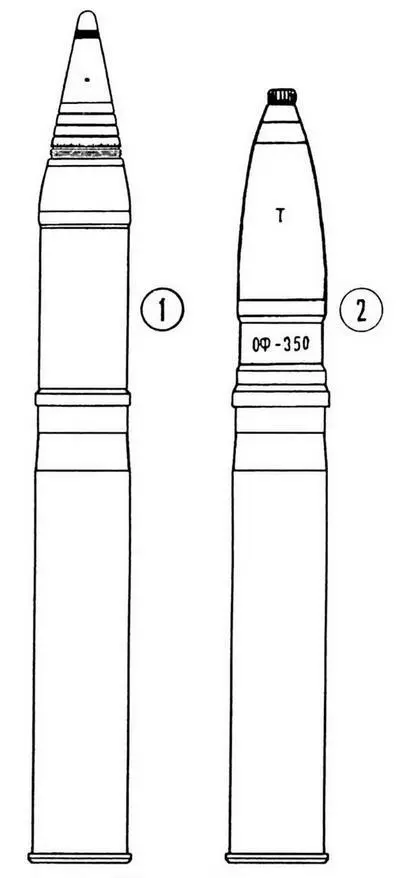

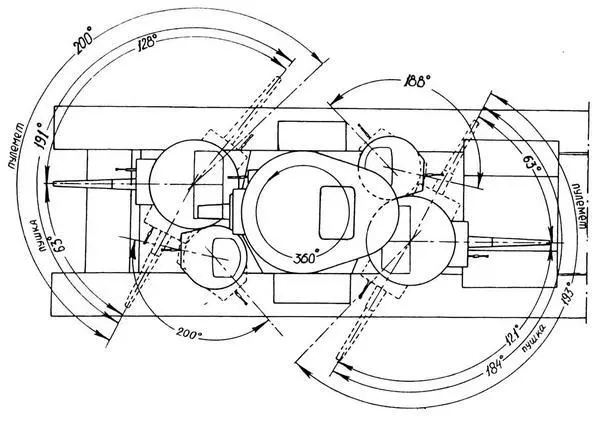

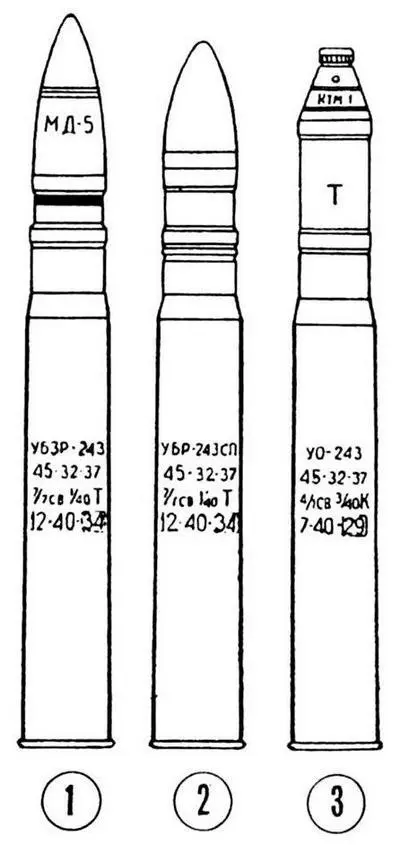

Малые башни вооружены одним пулемётом ДТ в шаровой установке. Боекомплект танка состоял из 96 артвыстрелов калибра 76-мм (48 гранат и 48 шрапнелей), 226 — 45-мм (113 бронебойных и 113 осколочно-фугасных) и 10 080 7,62-мм патронов. В случае необходимости в боекомплект 76-мм пушки могли включаться бронебойные снаряды, обладавшие, правда, очень низкой бронепробиваемостью.

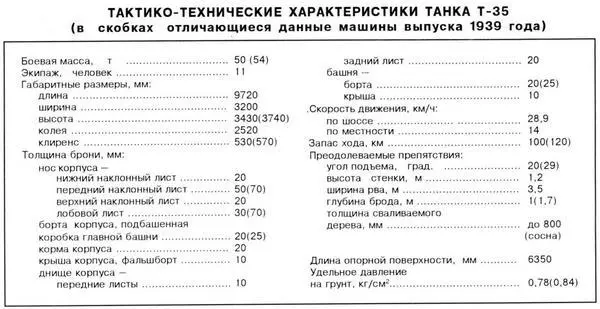

На танках Т-35 всех серий установлен четырёхтактный, 12-цилиндровый, V-образный, карбюраторный авиационный двигатель М-17. Максимальная мощность двигателя — 500 л.с. при 1450 об/мин (при проведении модернизации в 1936–1937 годах двигатель форсировали до 580 л.с.). Степень сжатия — 5,3, сухая масса двигателя — 553 кг.

В качестве топлива использовался бензин марок Б-70 и КБ-70. Топливных баков — три; два ёмкостью по 320 л и один — 270 л. Подача топлива — под давлением, бензопомпой. Для впрыскивания горючего во всасывающие трубы во время запуска холодного двигателя предназначен специально сконструированный прибор — атмос.

Масляный насос — шестерёнчатый.

Карбюраторов — два, типа КД-1.

Охлаждение двигателя — водяное, принудительное.

Радиаторов — два, установлены по обеим сторонам двигателя.

Правый и левый радиаторы не взаимозаменяемы.

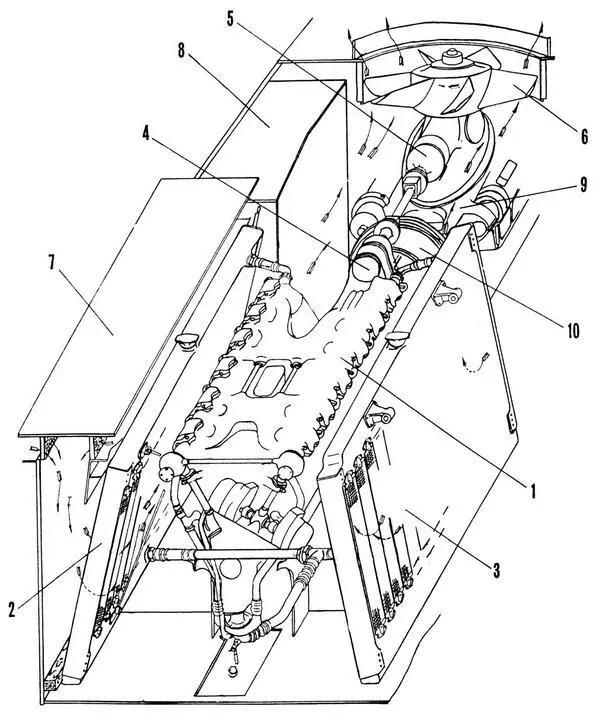

1 — двигатель, 2 — правый радиатор, 3 — левый радиатор, 4 — первичный привод вентилятора, 5 —вторичный привод вентилятора, 6 — вентилятор, 7 — радиаторный щиток, 8 — задний правый бензобак, 9 — коробка передач, 10 —главный фрикцион. Стрелками показано движение воздуха, охлаждающего двигатель и трансмиссию.
