Максим Коломиец - Тяжёлый танк Т-35

Полная масса башни с оборудованием и вооружением составляет 1870 кг.

Средние башни по конструкции такие же, как и башни лёгкого танка БТ-5, за исключением отсутствующей кормовой ниши. В крыше башни имеется прямоугольный люк, закрытый двумя откидными крышками, и круглое отверстие для перископического прицела. В правой стенке башни — круглое отверстие для стрельбы из личного оружия, а выше его — смотровая щель с триплексом. В лобовом листе корпуса прорезана прямоугольная амбразура для спаренной установки пушки и пулемёта.

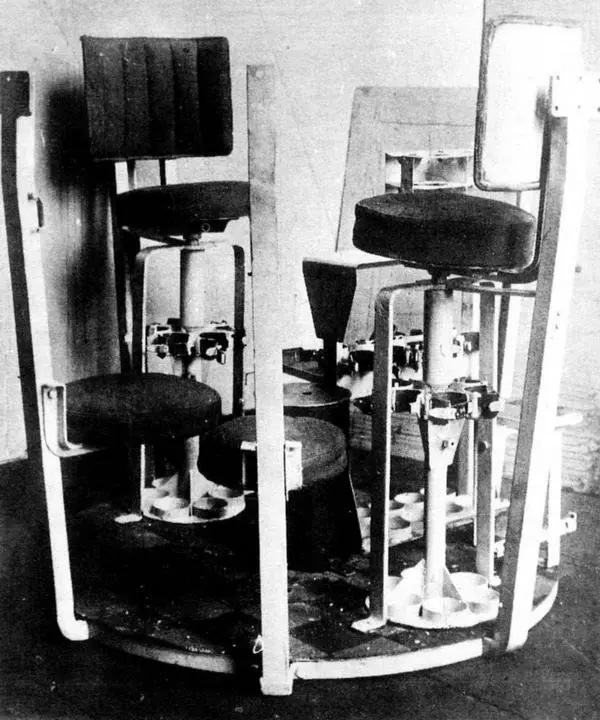

В башне находятся подвесные сиденья двух членов экипажа — наводчика и заряжающего, а кроме того — боеукладки пушечных выстрелов и пулемётных магазинов, ящики для запасных стёкол триплекс и распределительный щиток. Башня оборудована ручным поворотным механизмом.

Полная масса башни — 630 кг.

Малые башни конструктивно идентичны малым башням среднего танка Т-28.

В крыше башни имеется люк с откидной крышкой, а в боковых стенках — смотровые щели и отверстия для стрельбы из револьвера.

Под малой башней на днище танка установлено регулируемое по высоте сиденье, стеллажи для пулемётных магазинов и запасной пулемёт, уложенный в специальном ящике. Поворот башни осуществлялся при помощи ручного поворотного механизма.

Полная масса башни — 366 кг.

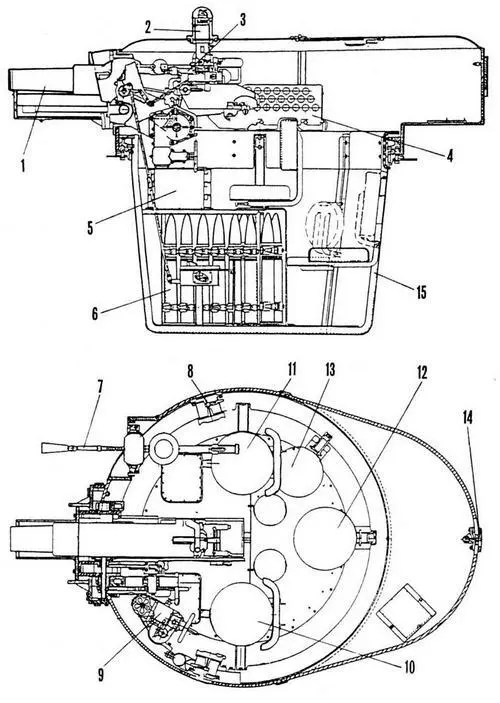

1 — пушка КТ-28, 2 — перископический прицел ПТ-1, 3 — телескопический прицел ТОП, 4 — ограждение пушки, 5 — укладка пулемётных магазинов, 6 — 76-мм выстрелы, 7 — пулемёт ДТ, 8 — смотровые приборы «триплекс», 9 — механизм поворота башни, 10 — сиденье наводчика, 11— сиденье командира, 12 — походное сиденье радиста, 13 — боевое сиденье радиста, 14 — щель для бугельной установки пулемета ДТ, 15 — кронштейн подвесного пола.

Вооружение Т-35 предназначалось для решения следующих задач: поддержки пехоты и уничтожения полевых фортификационных сооружений (76-мм пушка и пулемёты) и борьбы с бронеобъектами (45-мм орудия).

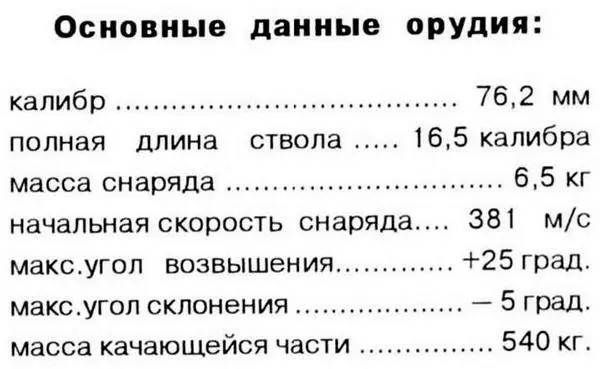

Первоначально в головной башне Т-35 устанавливалась 76-мм пушка КТ («Кировская танковая») образца 1927/32 гг., в которой использовалась качающаяся часть полевой полковой пушки образца 1927 г. КТ имела укороченную длину отката с 1000 до 560 мм, что достигалось поднятием давления в накатнике и тормозе отката. В 1935 г. были усилены салазки путём утолщения их стенок с 3,6 до 8 мм. Это было вызвано тем, что старые салазки гнулись при движении танков по пересечённой местности.

Сначала 1936 года 76-мм пушки Т-35 были полностью унифицированы с пушками КТ-28 средних танков Т-28. Количество жидкости в накатнике увеличили с 3,6 до 4,8 л, что уменьшило откат до 500 мм. Ввели новый подъёмный механизм, ножной спуск и новые прицельные приспособления.

Пушка установлена в маске и снабжена телескопическим и перископическим прицелами ТОП образца 1930 г. и ПТ-1 образца 1932 г.; телескопический расположен слева от пушки, перископический — на крыше башни с левой стороны и соединён с пушкой так называемым «приводом к перископу». Кроме этих прицелов, в крыше башни с правой стороны, симметрично с перископическим прицелом, расположена командирская панорама ПТК.

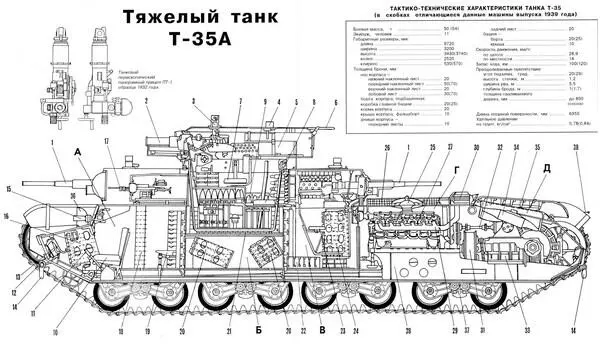

1 — 45-мм пушка, 2 — 76-мм пушка, 3 — перископический прицел ПТ-1, 4 —бронировка выхода антенны, 5 — радиостанция 71-ТК-1, 6 — поручневая антенна, 7 — сиденье наводчика 76-мм пушки, 8 — сиденье радиста, 9 — укладка 76-мм артвыстрелов на стенке корпуса, 10 — сиденье механика-водителя, 11 — рычаг управления бортовым фрикционом, 12 — педаль главного фрикциона, 13 — педаль акселератора, 14 — буксирная серьга, 15 — сигнал, 16 — носовая укладка 45-мм артвыстрелов, 17 — пулемёт ДТ, 18 — стеллажи пулемётных магазинов, 19 — походное сиденье стрелка-пулемётчика, 20 — укладки 76-мм артвыстрелов под верхним настилом пола главной башни, 21 — верхний настил пола главной башни, 22 — укладка пулемётных магазинов на полу отделения задних башен, 23 — сиденье заряжающего, 24 — укладка 45-мм артвыстрелов на борту корпуса, 25 — воздушный фильтр, 26 —отверстия для притока воздуха к радиаторам, 27 —двигатель М-17, 28 — подмоторная рама, 29 — выхлопной коллектор, 30 — глушитель, 31 — главный фрикцион, 32 — карданный вал привода к вентилятору, 33 —коробка передач, 34 — вентилятор, 35 — жалюзи воздухопритока к вентилятору, 36 —броневой колпак фары, 37 —башмак, ограничивающий прогиб гусеницы, 38 — распылитель дымового прибора. А — отделение передних башен с постом управления механика-водителя, Б — отделение главной башни, В — отделение задних башен, Г — моторное отделение, Д —трансмиссионное отделение.
