Для применения в полевых условиях схему можно и еще упростить. В большинстве случаев после тщательной настройки по максимальной громкости приема изменения емкости и С2 конденсатора оказывались минимальными, следовательно, он вообще не нужен. Настраиваться же на разные станции можно, изменяя индуктивность катушки. Следующее упрощение: вряд ли в походе вам удастся развесить длинную антенну, тогда и конденсатор С1 излишен.

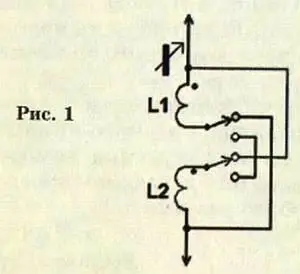

Однако пределов изменения индуктивности ферритовым стержнем недостаточно для перекрытия радиовещательных диапазонов и средних, и длинных волн (СВ и ДВ). Если в вашей местности всего одна мощная радиостанция, неважно, СВ или ДВ, можно подобрать число витков катушки так, чтобы она принималась в среднем положении ферритового стержня настройки. Если же есть желание принимать в обоих диапазонах (например, дальние станции по ночам), то конструкцию катушки надо изменить и добавить переключатель (рис. 1).

Намотку ведут сложенными вместе двумя проводами, образующими тесно связанные катушки L1 и L2. Намотать следует 100… 150 витков. Начала проводов обозначены точками. Переключатель соединяет катушки либо параллельно, как показано на рисунке, либо последовательно, тогда общая индуктивность возрастает вчетверо. Условно первое положение можно назвать «СВ», а второе — «ДВ». Переключатель может быть любого типа, двухсекционный, на два положения.

Не менее важное— антенна и заземление. Если вы находитесь недалеко от передающей станции, километров, скажем, в 30…40, то антенной послужит любой, но лучше изолированный провод 2…3 метра длиной. Забросьте его на ветку дерева, куст или поднимите на сухой палке, привязав к концу провода подходящий грузик.

В старом журнале «Радиофронт» за 20-е годы прошлого века один любитель рекомендовал гирьку, привязанную к бечевке. Перекинув через ветки и подергивая бечевку, гирьку опускали до земли, привязывали вместо нее провод антенны и, выбирая бечевку, поднимали провод на дерево. Современный американский радиолюбитель рекомендует вместо груза пластиковые бутылочки. Наливая в них воду, легко подобрать оптимальный вес бутылочки, а бросают ее, как гранату.

Отличной опорой для антенны будет стеклопластиковое телескопическое удилище. Складные удочки дороги, но попробуйте поискать на рынках. Автору, например, продали 7-метровую некондиционную телескопическую удочку за смешную цену.

Удочка собирается из трубчатых секций, и провод при желании можно пропустить даже внутри трубок. Стеклопластик — хороший диэлектрик и на работу антенны не влияет. Заземление при сильном сигнале вообще не нужно — противовесом послужит шнур телефонов и ваша рука, в которой приемник. У них достаточная емкость на ваше тело, а через него — на землю. Через нее и проходит высокочастотный ток антенны.

Конечно, это очень неэффективные средства приема, и если вы обнаружите валяющуюся в траве ржавую железку (вокруг деревень полно старой сельхозтехники), подсоедините к ней провод заземления, подстройте контур приемника, и громкость значительно возрастет.

Заземление в полевых условиях сделать несложно. Надо иметь с собой отрезок крепкого стального прутка полуметровой (можно и больше) длины. Один его конец следует заточить, а на другой насадить деревянную или пластмассовую ручку. Подойдет центральный стержень старого зонтика — он уже с ручкой. При диаметре стержня 4…8 мм его легко воткнуть в землю на значительную глубину. Годятся длинные отвертки, металлические колышки палаток и многое другое.

Но заземление хорошо работает лишь на влажных, болотистых или черноземных почвах. На сухих песчаных и каменистых грунтах оно почти бесполезно, поскольку такая земля — почти диэлектрик. Тогда гораздо эффективнее, как показала практика, противовес. Им послужит провод, примерно такой же длины, как и антенна, но протянутый просто по земле, причем контакт с землей совсем не обязателен, провод может быть и изолированным.
