Облик нового истребителя был согласован к сентябрю 1986 г. Одним из главных требований к новому самолету было достижение высоких угловых скоростей разворота на дозвуковой и сверхзвуковой скорости, а также наличие большого резерва тяги при полете в крейсерском режиме. Самолет должен был иметь способность вести ракетный бой на малых и средних дистанциях с сохранением возможности наносить удары по наземным целям.

Сами разработчики высоко оценивают Typhoon , но ряд специалистов считает, что его боевая ценность несколько преувеличена. Цена самолета — € 88,4 миллиона.

Тактико-технические характеристики:

Длина самолета… 15,96 м

Высота… 5,28 м

Размах крыла… 10,95 м

Площадь крыла… 50,99 м 2

Масса пустого самолета… 11 000 кг

Максимальная взлетная масса… 23 500 кг

Максимальная скорость… 2120 км/ч

Минимальная скорость… 203 км/ч

Практический потолок… 9 812 м

Скороподъемность… 315 м/с

Длина разбега/пробега… 700 м

Экипаж… 1 чел.

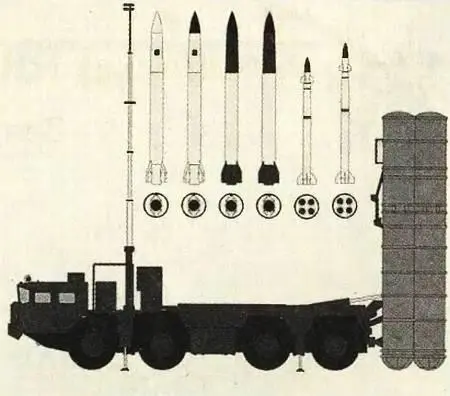

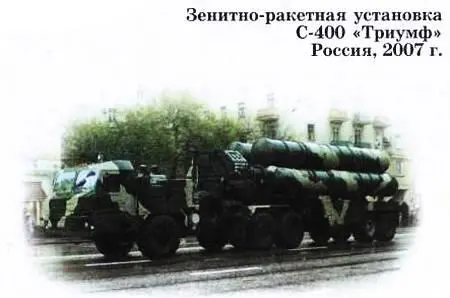

ЗРС большой и средней дальности С-400 предназначена для уничтожения самолетов, ракет и других современных и перспективных средств воздушного нападения, в том числе использующих технологию «Стелс».

По высоте и дальности превосходит систему С-300 более чем в 2 раза. Каждый ЗРК обеспечивает обстрел до 10 целей с наведением на них до 20 ракет. Обнаружение цели возможно на дальности до 600 км. Ракеты комплекса могут поражать низколетящие цели на высоте от 10 метров (для сравнения: наиболее совершенный аналог — американский комплекс «Пэтриот» способен поражать цели на высоте от 60 метров). Объекты поражаются вне зависимости от их скорости, высоты и траектории полета.

Возможно использование нескольких типов ракет, обладающих различной стартовой массой и дальностью пуска, что позволяет создавать эшелонированную оборону.

В состав средств управления входит ЦВК серии «Эльбрус». Архитектура комплекса основана на архитектуре его предшественника С-300.

Технические характеристики:

Максимальная скорость поражаемых целей… до 4800 м/с

Дальность поражения аэродинамических целей… до 600 км

Дальность поражения баллистических целей… до 60 км

Высота поражения целей… 10 м — 30 км

Время развертывания… до 10 мин.

Срок службы… до 20 лет

Это может показаться странным, но всем известный автомобильный мотор именно для автомобиля-то, строго говоря, не пригоден. Дело в том, что при езде водителю постоянно приходится менять скорость, а необходимая для движения мощность пропорциональна ее квадрату.

Так, например, если нужно скорость увеличить в два раза, то мощность должна возрасти вчетверо. Но предельная мощность самого двигателя зависит лишь от количества вспышек топлива в цилиндрах. И если двигатель постоянно соединен с колесами, то при удвоении скорости вращения его вала мощность увеличится только вдвое. Роста скорости движения не получится. Поэтому автомобильный мотор соединяют с колесами через коробку передач (КП), которая позволяет увеличивать число оборотов колес. Иными словами, благодаря КП двигатель работает так, как может, а автомобиль движется так, как нужно нам.

Чаще всего КП делают четырехскоростными. Но вообще-то, чем больше в ней скоростей, тем лучше. Тогда двигатель всегда работает в самом экономичном режиме, расход топлива минимален.

И вот сравнительно недавно специалисты решили вспомнить о простом устройстве, равноценном коробке передач, но не с 4 и даже не с 24, а с числом скоростей бесконечно большим! Это механизмы под общим названием вариаторы, или бесступенчатые передачи.

Если входной вал вариатора вращать с постоянной скоростью, то скорость вращения выходного вала можно изменять в широких пределах непрерывно и плавно.

Его простейший вариант состоит из двух дисков, насаженных на взаимно перпендикулярные валы и прижатых друг к другу. Малый диск может перемещаться вдоль горизонтального вала. Благодаря наличию паза и шпонки, он всегда находится с ним в зацеплении и вместе с ним вращается. Соединим мысленно горизонтальный вал с двигателем, а малый диск начнем двигать вдоль вала. Между дисками действует трение, поэтому малый диск вращает большой. По мере его продвижения к центру большого диска, скорость того начинает расти.
