КАТУШКА КОНТУРАL 2- делается из медного (лучше посеребренного) провода диаметром 0,8 мм. Провод наматывается виток к витку — всего 9 витков — на стержень диаметром 14 мм; затем катушка снимается со стержня, и ее витки равномерно раздвигаются на общую длину 16 мм.

АНТЕННАЯ КАТУШКАL1 имеет 1,5 витка медного провода диаметром 1 Мм. Диаметр катушки 14 мм. Расстояние между катушками L1 и L2 равно приблизительно 1–4 мм.

КОНДЕНСАТОР НАСТРОЙКИC1. Наиболее удобен подстроечный воздушный конденсатор емкостью от 2 до 6 пф. Его подвижные пластины соединяются с ручкой настройки через изолирующую ось.

КОНДЕНСАТОРС2 — керамический, типа КТК или КДК, емкостью 51 пф. Конденсаторы С2, C1 и С3 типа КДС-3, емкостью 6800 пф (пригодны конденсаторы и других типов емкостью от 680 до 10 тысяч пф, с пробивным напряжением не ниже 100 в.)

ВЫСОКОЧАСТОТНЫЕ ДРОССЕЛИДр1 и Др2 проводом ПЭЛ 0,1 виток к витку — до 160 витков — на высокоомные (не менее 1 Мгом) сопротивления типа ВС-0.5; высокочастотный дроссель в накальной цепи (Др3) — проводом ПЭЛ-0,3 до 50 витков.

СОПРОТИВЛЕНИЯ. Целесообразнее всего использовать малогабаритные сопротивления типа МЛТ-0,5, ММЛТ-0,25 или УЛМ-0,12.

ЛАМПОВЫЕ ПАНЕЛЬКИдля ламп пальчиковой серии должны быть керамическими (особенно для лампы Л1).

АНТЕННА— штырь длиною 1,8 м, из тонкой медной или алюминиевой трубки диаметром 4–6 мм. Удобнее составная антенна из трех-четырех трубок, вдвигающихся одна в другу. Здесь можно использовать диполь от комнатной телевизионной антенны от телевизора «КВН-49».

ПРОХОДНОЙ ИЗОЛЯТОР ДЛЯ АНТЕННЫделается из хорошего высокочастотного диэлектрика, например из высокочастотной керамики, радиофарфора, полистирола или тефлона.

МИКРОФОНугольный, типа МБ, питающее его напряжение 1.5 в.

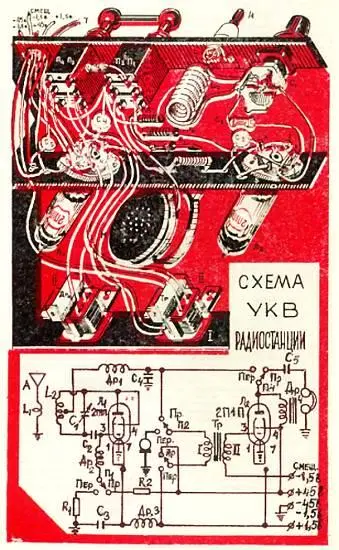

КОРОБКА ДЛЯ РАДИОСТАНЦИИ(110х78х105 мм) изготовляется или из листового алюминия, или дюраля АМЦП\, или меди, латуни, жести. Чтобы получить радиостанцию малых размеров, пришлось детали разместить предельно компактно (для наглядности детали на схеме разнесены).

ИСТОЧНИКАМ ПИТАНИЯслужат две батареи от слухового аппарата: анодная ГБ-СА-45 на 48 в, емкостью 0,2 а-ч, продолжительность работы в приемо-передатчике 40–50 часов, и накальная НС-СА (НС1) на 1,6 в, емкостью 2,4 а-ч, время работы 12–15 часов.

Можно взять и другие источники питания с напряжениями 30–90 в и 1,3–1,5 в. Но в этом случае необходимо иметь дополнительную третью батарею смещения (кроме анодной и накальной) на 1,3–1,6 в, у которой плюс должен быть соединен с корпусом радиостанции.

Наконец радиостанция собрана. Теперь проверьте пробником правильность всех соединений по схеме и приступайте к налаживанию.

Установите переключатель в положение «на прием». Антенну пока не присоединяйте. Если в телефоне слышно устойчивое шипение, значит приемник работает. При настройке на частоту передающей радиостанции шум значительно уменьшается или исчезает, и в телефоне становится слышен голос передающего. Если шипение сопровождается свистом или вообще отсутствует, это свидетельствует о неправильном режиме работы сверхрегенеративного усилителя (каскад на лампе Л1), или о наличии самовозбуждения в каскаде усилителя низкой частоты (каскад на лампе Л2).

Устранить самовозбуждение не трудно. Экранируйте провода, идущие от вторичной обмотки микрофонного трансформатора к управляющей сетке лампы Л2, поместив их в металлическую оплетку; заблокируйте вторичную обмотку трансформатора конденсатором 1000 пф; пересоедините концы первичной или вторичной обмоток трансформатора.

Режим работы сверхрегенеративного усилителя регулируйте, подбирая величины сопротивления R2 (от 1 до 5 Мгом) и конденсаторов С3 (от 25 до 100 пф) и С1 (от 5 тысяч до 10 тысяч пф). При большом сопротивлении R2 и большой емкости С2 в телефоне получается свист, при малых — отдельные щелчки.

Исправность дросселей высокой частоты Др1 и Др2 проверить также несложно. Прикоснитесь пальцем к выводу дросселя, который не подпаивается к лампе Л1. Если дроссель исправен, шипение в телефоне но исчезнет.

Чтобы повысить устойчивость работы сверхрегенеративного приемника и передатчика, дроссель Др2 подключается к одному из средних витков контурной катушки L2.

Работу передатчика можно проверить, прослушивая его на любом приемнике, работающем в этом же диапазоне частот. Модуляция при этом в передатчике должна быть нормальной. Если модулирующее напряженно слишком велико, то передача сопровождается хрипами и большими искажениями. При слабом модулирующем напряжении передача слышна слабо. Чтобы устранить эти искажения, включите последовательно о цепь микрофона переменное сопротивление до 500 ом. Изменяя его величину, получите без искажений чистый и громкий звук. Измерив омметром величину переменного сопротивления, замените его таким же постоянным сопротивлением. Если модулирующее напряжение слабое, разорвите соединение цепи микрофона с цепью накала и подайте на микрофон 3–4 в.
