Для увеличения дальности стрельбы к длинному плечу рычага фрондиболы прилаживали пращу.

Поднимая груз полиспастом, мы во столько же раз проигрываем в пути и скорости, во сколько выигрываем в силе. Однако, если выпустить веревку из рук, то она помчится вверх со скоростью, намного превышающей скорость опускания груза. На это редко обращали внимание. Но в конце 1970-х годов в Англии был создан блочный спортивный лук. По концам дуги лука крепилась ось подвижных блоков. Проходящая по блокам веревка играла роль тетивы, толкающей стрелу. В отличие от обычной тетивы концы ее закреплялись на стержне, укрепленном у середины дуги.

Пара блоков могла увеличить скорость стрелы вдвое. Казалось бы, увеличивая число блоков, можно довести скорость стрелы чуть ли не до скорости пули. Однако этому мешает недостаток энергии дуги лука, да и сами блоки утяжеляют дугу. Она начинает выпрямляться медленнее, и скорость повышается всего на 10–20 %. Но и это немало, когда речь идет о рекордах спортивной стрельбы.

Некое подобие блочного лука можно сделать быстро и просто. Распилите старую деревянную лыжу вдоль на две одинаковые части. Соедините их вместе — и лук почти готов. Для соединения возьмите кусок твердого дерева бука или дуба, например, кусок старой паркетной доски.

Просверлив в каждой половинке лука по два отверстия, смажьте клеем и плотно стяните 6-мм болтами с гайками весь центральный узел (применять саморезы не следует, они при натягивании лука могут расколоть древесину).

Далее туго обмотайте место соединения толстой суровой ниткой с клеем. Клей следует выбирать только водорастворимый: ПВА, столярный, а еще лучше казеиновый. Нитка обязательно должна быть хлопчатобумажной, а во время намотки — слегка сырой. После высыхания она туго натянется и возьмет на себя те немалые силы, что возникают при натяжении лука.

Блочный лук можно сделать из старой лыжи.

Обрежьте дугу по своему росту, приладьте тетиву, и у вас получится дальнобойный английский лук. Историки отмечают, что именно он позволил Англии отстоять свою независимость и стать великой державой. Из этого же лука стрелял и знаменитый разбойник Робин Гуд.

Имея в своем распоряжении блочный лук, он бы совершил еще и не такие подвиги! Вы их можете совершить в своих играх от его имени. Добавьте лишь к луку пару блоков.

Современный блочный спортивный лук снабжается двумя некруглыми колесиками особой формы по концам. Сделать их в домашних условиях сложно. Однако ощутимый результат дадут и круглые дюралевые ролики, закрепленные с наружной стороны дуги при помощи легких стальных накладок. Концы тетивы присоедините к стержню на середине дуги лука.

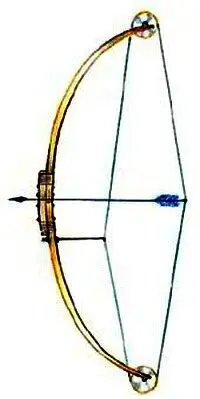

Скорость стрелы увеличивают блоки, укрепленные на концах лука при помощи стальных накладок.

Центральный узел лука. При стрельбе на него действуют силы в несколько сотен кг. Для получения необходимой прочности этот элемент должен быть хорошо склеен, стянут болтами и нитками.

А . ИЛЬИН

Рисунки автора

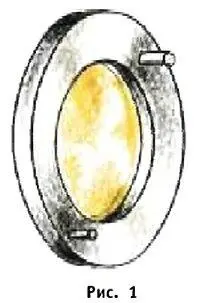

Почти в каждом физическом кабинете есть набор для изучения поляризации света. В него входит несколько непонятных предметов, но два из них прямо-таки удивительны. Это два зеленоватых стеклышка в темной оправе (см. рис. 1 на следующей странице). Сложите их вместе и поверните. Поле зрения потемнеет, а потом станет почти совсем непроницаемо для света. Продолжайте вращать, и оно вновь станет светлым и ясным.

Эти странные стеклышки называются поляроидами. Дело в том, что световые волны колеблются в самых различных плоскостях. Поляроид же пропускает те из них, колебания которых лежат только в одной плоскости. Такой свет называется поляризованным.

Если поляроиды повернуты так, что их плоскости совпадают, то свет проходит беспрепятственно. Если же они взаимно перпендикулярны, то световой луч ослабляется почти в тысячу раз.
