А.ИЛЬИН

Рисунки автора

(Часть II. Начало см. в «ЮТ» № 8 за 2006 год.)

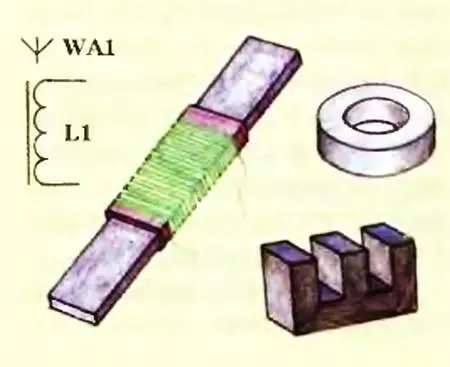

Катушки индуктивности применяются в частотных фильтрах, дросселях и трансформаторах. Часто они состоят из ферритового сердечника, помещенного в каркас с навитым на него обмоточным проводом. На рисунке 1 дан пример подобного узла, используемого в качестве магнитной антенны радиоприемника.

Рис. 1

Обычно такие катушки делают по описаниям сами любители. При этом они могут существенно отличаться габаритами, маркой и числом витков. Для магнитных антенн обычно применяют ферритовые стержни круглого сечения диаметром 8 мм или прямоугольного 3x20 и 4x16 мм.

Поскольку площадь сечения тех и других одинакова, их можно считать взаимозаменяемыми.

Встречаются также ферритовые сердечники тороидальной и Ш-образной формы. Их применяют в усилителях звука, а также в преобразователях тока и напряжения автономных источников питания.

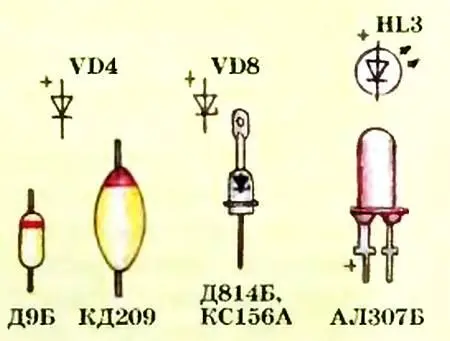

Перейдем к основным полупроводниковым элементам. Простейшие из них — диоды, приборы, пропускающие ток в одном направлении (рис. 2).

Рис. 2

Полярность диодов легко проверить с помощью омметра.

Области применения диодов разнообразны. Часто их применяют для выпрямления тока. Есть диоды (стабилитроны), способные при соответствующем включении выдавать строго постоянный уровень напряжения.

Существуют светодиоды, испускающие свет под действием приложенного напряжения. Самые маломощные из них служат в качестве индикаторов напряжения. Специальные светодиоды, излучающие мощный поток света, применяют в карманных фонарях и настольных лампах.

В отличие от диодов, имеющих два электрода, транзисторы, за редким исключением, имеют три вывода: коллектор, базу и эмиттер. У более редких «полевых» транзисторов электроды именуются стоком, затвором и истоком.

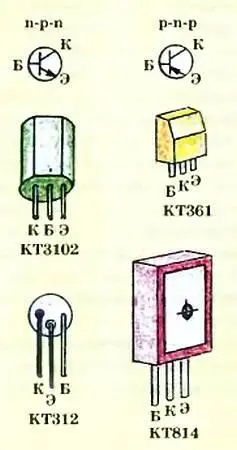

Для транзисторов характерно большое разнообразие форм корпусов и расположения выводов, причем один и тот же корпус могут иметь транзисторы различных типов, каждый со своим расположением выводов (рис. 3).

Рис. 3

Отметим также различия в типе проводимости — n-p-n (с «плюсом» питания на коллекторе) и p-n-p (с «минусом» на коллекторе).

Транзисторы применяются в схемах усиления плавно изменяющихся электрических сигналов, а также для формирования и генерации сигналов импульсных, где они работают в «ключевом» режиме «включен-выключен».

Маломощные транзисторы чаще делают в корпусах цилиндрической формы либо в виде таблетки с выводами. Сравнительно мощные приборы, работающие в выходных каскадах звукоусиления и легкой автоматики, имеют более крупные размеры.

Обозначение типа транзистора обычно указывается на его корпусе, но для грамотного включения в схему следует найти соответствующую справочную литературу. Мы, со своей стороны, давая в журнале описания тех или иных конструкций, постараемся облегчить задачу, знакомя читателя с основными радиодеталями, используемыми в конструкции.

В заключение коснемся наиболее сложных элементов — интегральных микросхем. Они содержат несколько функциональных узлов с большим количеством электрических выводов.

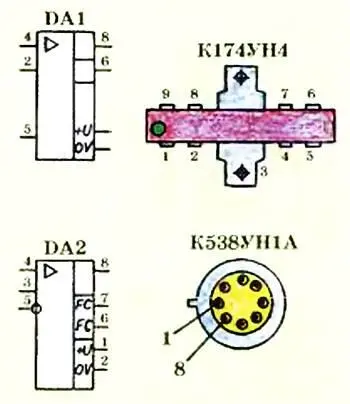

Большинство микросхем (рис. 4) имеет вид бруска из изоляционного материала, на одной из граней которого располагается один или несколько рядов жестких выводов. На противоположной грани наносится обозначение типа микросхемы и значок в виде кружочка или треугольничка-«ключа», от которого ведется порядковая нумерация электрических выводов.

Рис. 4

Отсчет номеров нужно вести против часовой стрелки. Некоторые из подобных микросхем имеют уширенные площадки, главное назначение которых — отвод тепла от наиболее электрически нагруженных узлов микросхемы. Кроме того, они могут служить одним из ее внешних выводов, а также узлом крепления на радиаторе или монтажной плате. Часть микросхем имеют корпуса в виде цилиндрика, на донышке которого по окружности располагается пучок из 8… 12 проволочных выводов. «Ключом» здесь служит небольшой металлический лепесток или лунка на донце корпуса. Если такую микросхему держать выводами к себе, отсчет их нумерации нужно вести по часовой стрелке.
