Идеи Т.Тайлера подхватила группа австрийских архитекторов под руководством Андреаса Кирсштейгера из Венского Технического университета. Они детально проработали на макетах конструкцию гиперболического моста-трубы. Но самое главное, они догадались замкнуть ее в кольцо. Получился прочный и очень легкий дом, который можно строить на мачтах поверх деревьев (рис. 8). Соединяя такие дома при помощи мостов-труб, можно возвести целые воздушные города, висящие над джунглями, тайгой или в горах.

Рис. 8. Андреас Кирсштейгерзамкнул гиперболическую трубу в кольцо, и получился сверхлегкий дом.

Представьте: вы вышли из комнаты, сели в лифт, и через минуту ноги утопают во мху дремучего леса… Плохо ли?

Такой дом мы с вамп не построим, но можно для начала сделать домик для кошки, чтобы потом, накопив опыт, построить беседку-вигвам на даче.

Итак, начинаем с малого. Кошачий дом состоит из двух клееных фанерных обручей и шестнадцати фанерных реек (рис. 9).

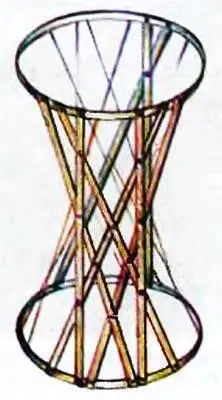

Рис. 9. Начало сборки домика для кошки.

Обручи склеиваем по авиамодельной технологии из полос 3-мм фанеры шириной 20 мм. Отрезать от листа их надо поперек слоев. Склеивание обручей производим так. На листе ДСП чертим окружность диаметром 300 мм и по ней через каждые 20–30 мм набиваем гвозди диаметром 2 мм. После этого смазываем клеем ПВА или казеиновым две полоски фанеры. (Не используйте синтетические клеи типа «Момент» — они токсичны!) Прижимаем к гвоздям две полоски изнутри со сдвигом и набиваем внутренний ряд гвоздей. Затем к этим полоскам добавляем еще две и так далее до получения цельного обруча.

Пока обручи сохнут, нарежьте вдоль слоев древесины шестнадцать полос фанеры.

Чтобы ваша любимица не занозила лапы, готовые полосы и обручи тщательно ошкурьте, загладьте все углы и заусенцы. Для удобства сборки на внешнем ободе обручей нанесите на равном расстоянии 16 штрихов, а на концах полос просверлите по одному отверстию диаметром 2–3 мм.

Сборку конструкции проще производить при помощи винтов-саморезов и электрической отвертки. Самое трудное — укрепить первые две полосы.

Делается это так. Сначала их закрепляем диаметрально противоположно на нижнем обруче. Но винты до конца не затягиваем. Затем наклоняем их и так же, затягивая не полностью, соединяем с верхним обручем. Затем закрепляем крест-накрест вторую пару полос.

После этого все винты затягиваем окончательно и укрепляем в той же последовательности другие полосы. Делаем это обязательно (для получения симметрии) диаметрально противоположно. Далее места пересечения полос стягиваем винтами. Опять же, заботясь о кошачьих лапах, острые концы винтов нужно обязательно спилить.

У нас получилась труба, в которую любая кошка залезет с превеликой охотой. Но наша задача научиться строить вигвам-гиперболоид, в который положено заходить через дверь. Эта дверь, как и ее рама, должны быть частью поверхности гиперболоида.

В кошачьем доме вместо двери сделаем арочный вход. Для этого выпилим из фанеры дугообразую раму и соединим ее со всеми рейками, к которым она примыкает винтами. Поле этого рейки удалим при помощи пилы.

Вход готов.

Всю сборку лучше вести на винтах и на клею. Прочность конструкции при этом возрастет во много раз.

А. ВАРГИН

В основе работы этого двигателя — эффект, открытый в 1881 году немецким ученым Г. Герцем. Эффект был вскоре забыт и через пятнадцать лет открыт заново Г. Квинке. Вот его суть.

Эбонитовый цилиндр на легкоподвижной оси поместили между пластинами конденсатора. Когда к пластинам подвели высокое напряжение от электростатической машины и подтолкнули цилиндр, он начал вращаться и набрал скорость во многие тысячи оборотов в минуту. Объяснили это явление лишь в 1977 году белорусские ученые К.М.Поливанов и Н.В.Татаринова.

Под действием напряжения, приложенного к пластинам конденсатора, диэлектрик цилиндра поляризуется. На поверхности его появляются заряды, наведенные электрическим полем. Они противоположны по знаку зарядам соответствующих пластин (пока цилиндр еще не подтолкнули, силы притяжения этих зарядов к пластинам конденсатора уравновешены и сдвинуть цилиндр с места не могут).
