С. Иванов - Мониторы северян 1861 – 1865

Могучий двухбашенный монитор «Онондага» сфотографирован на Джэймсовой реке летом 1864 г. Корабль принимал участие в нескольких речных баталиях, в том числе в битве при Трентз Рич 24 января 1865 г.

После окончания войны многие мониторы были разоружены. На фото — монитор «Каска» (на переднем плане) и три монитора типа «Каноникус».

После того, как в 1862 г. взошла звезда Эрикссона, конструктор стал получать выгодные предложения. В июле 1862 г. Эрикссон заключил контракт на постройку девяти броненосцев мониторного типа. В результате появились корабли типа «Каноникус», дальнейшее развитие «Монитора». До окончания войны в строй успели войти пять «Каноникусов». Эрикссон начал работать над развитием проекта «Пассаика» летом 1862 г., сделав упор на увеличении скорости полного хода и прочих сугубо корабельных характеристик. На улучшенным проекте предусматривалась установка двигателей Эрикссона, с целыо улучшения мореходности была изменена форма носовых обводов корпуса и увеличено удлинение корабля. Проблемы с поставками артиллерийских орудий, преследовавшие флот Соединенных Штатов весь 1862 г., в конечном итоге удалось разрешить, поэтому в башнях штатно ставились 15-дюймовые гладкоствольные пушки Дальгрена. Корабли начали спускать на воду в конце 1862 г., они строились на пяти заводах Атлантического побережья сразу — в Питтсбурге и Цинциннати. Все мониторы «Атлантической» постройки вошли в строи в 1864 г., зато не один из кораблей, строившихся на Западном побережье, к окончанию войны не поспел.

Мониторы на заводах Западного побережья находились в стадии постройки, когда Уиллиз ознакомился с тактико-техническими данными тихоокеанских мониторов типа «Чарльстон», после чего рекомендовал внедрить усовершенствования «Чарльстонов» на «Каноникусы». Башни в месте стыка с корпусом прикрыли толстыми неподвижными кольцами, а бронирование ходовых мостиков нарастили.

Три монитора данного типа вошли в строй в апреле 1864 г., до конца года флот получил от промышленности еще три корабля. Два последующих монитора («Катавба» и «Онеота») были построены в Цинциннати, шт. Огайо, но в боевой состав флота Соединенных Штатов так никогда и не вошли. Корабли были проданы правительству Перу, после чего получили новые наименования «Атагуальпа» и «Манко Капа». Еще два корабля спустили в Новом Орлеане. они не вошли в строй до 70-х годов XIX века. Пять принимавших в войне «Каноникусов» показали себя весьма удачными кораблями, хотя «Текумсе» был потоплен шестовой миной в заливе Мобиля. Улучшенные мониторы больше, чем первый «Монитор» подходили для действий против берега.

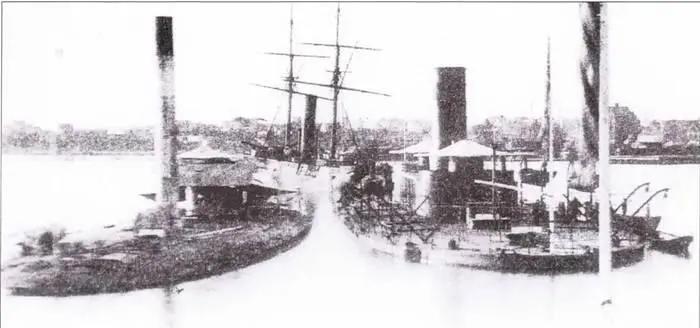

Монитор «Чимо» питч «Каско» (слева) и двухбашенный монитор «Тонавапда» в затоне военно-морской верфи Вашингтон, послевоенное фото. «Чимо» вошел в строй в январе 1865 г., «Тонавапда» — уже после окончания войны. На заднем плане — захваченный рейдер конфедератов «Стоунуэлл».

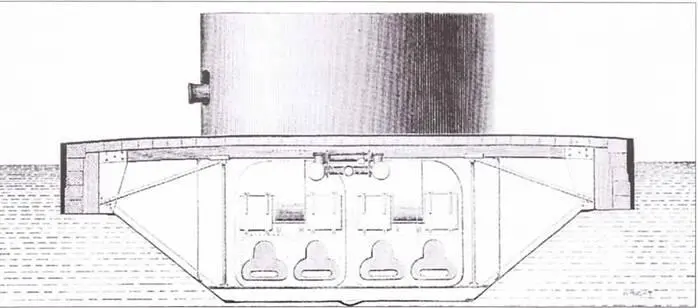

Сечение корпуса «Монитора». На чертеже изображен вид спереди паровых котлов. Сходным образом выглядел интерьер мониторов типа «Пассаик» и типа «Каноникус».

Паровой фрегат «Роанак» вошел в состав флота в 1857 г. После знаменитых событий на Хэмптонском рейде, корабль принесли в жертву на алтаре военно-морских экспериментов. Фрегат направили в Нью-Йорк на завод для перестройки в под руководством мистеров Джона Лентхэлла и Бенджамина Ф. Пшервуда (первый отвечал за корабельную часть, второй — за машинную) в броненосец мониторного типа. С фрегата срезали верхнюю часть корпуса с главной орудийной палубой. На остатки корпуса Лентхэлл предложил водрузить сразу три башни Эрикссона. В каждой башне планировалось поставить по одной нарезной и одной гладкоствольной пушке. Корпус обшивался железом толщиной 4.5 дюйма, причем в один слой, в то время как ранее броневые пояса набирались из нескольких слоев 1-дюймового железа. Снова «Роанок» вошел в строй в конце июня 1863 г. Обратный переход к Хэмптонскому рейду выявил перегруженность носовой части корабля, отчего он постоянно зарывался в волну, а значит плавание в открытом море становилось просто опасным. Деревянная палуба прогнулась под тяжестью орудийных башен. Переделка не удалось — броненосец оставили для обороны Хэмптонского рейда до конца войны.
