С. Иванов - Мониторы северян 1861 – 1865

Похожая неудачная хирургическая была проделана с казематным броненосцем «Дюнденьерг», построенным по типу конфедеративной «Вирджинии». Разработанный Джэймсом Лентхэллом проект броненосца-тарана водоизмещением в 7000 т воплощался в жизнь на Бруклинском военно-морском заводе. Проект с учетом неудачного опыта «Гознака» пересмотрели, установив не три, а только две башни. При постройке было использовано некачественное, сырое, дерево, поэтому хотя монитор и был спущен в июле 1865 г. на воду, в строй флота Соединенных Штатов он гак и не вошел. В 1866 г. корабль продали Франции.

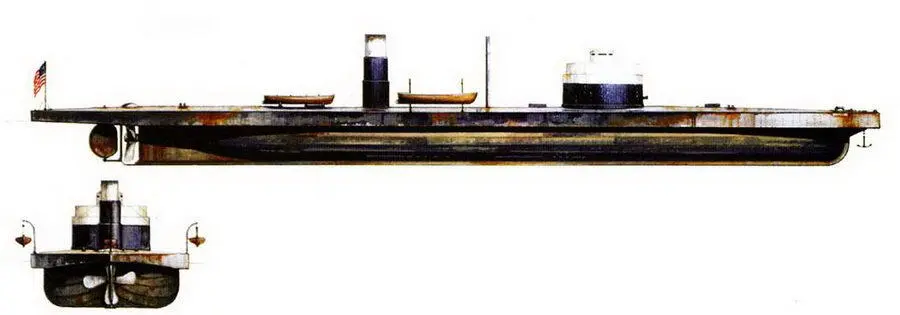

«Tecumseh»

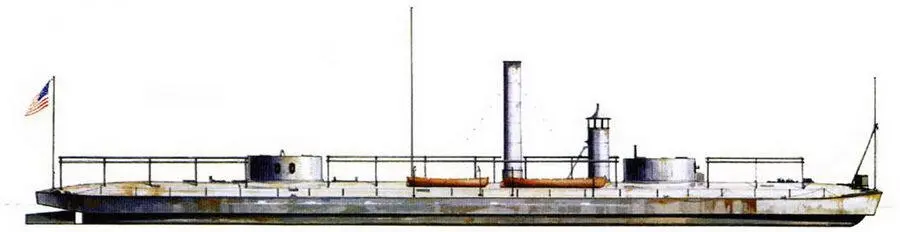

«Chickasaw»

Бомбардировка форта Самтер, 1863 г.

Бомбардировка форта Фишер, 1865 г.

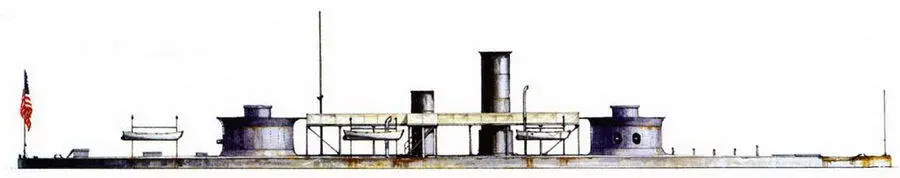

«Monadnock»

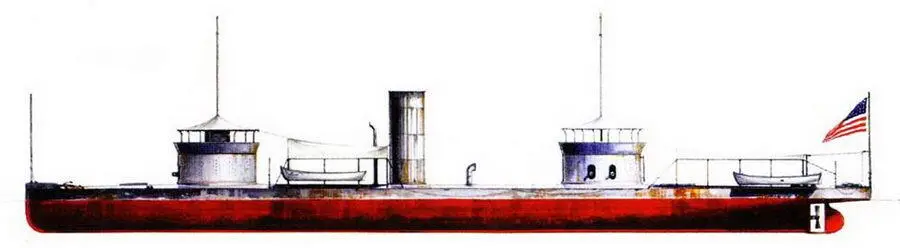

«Onondaga»

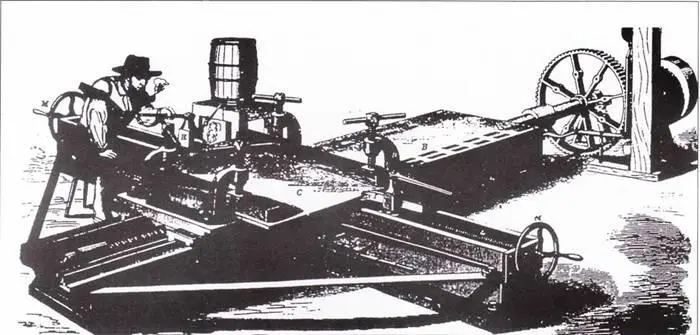

Пресс для изготовления металлических листов, использовавшихся для защиты корпусов и башен мониторов флота Соединенных Штатов. Такие машины имелись на Континентальном железостроительном заводе в Гринпорте, Нью- Йорк. Гравюра опубликована в «Сайентифик Америкэн» от 25 октября 1862 г.

Монитор «Уилхаукен» в бурном море, 1863 г. Монитор типа «Пассаик» сыграл лидирующую роль в блокаде Чарльстона. Вечером 6 декабря 1863 г. с норд-оста задул сильный ветер, разыгрался шторм. Вода залила люк монитора, «Уилхаукен» затонул всего за пять минут.

Анализ броненосцев, построенных для использования в бассейне реки Миссисипи, выходит за рамки данного автореферата, тем не менее упомянуть о них необходимо. Северяне использовали в боях на Миссисипи 24 построенных самостоятельно или захваченных в качестве трофеев у конфедератов броненосцев. Девять из 24 броненосцев являлись мониторами. Четыре монитора из девяти — мониторами типа «Милуоки». Эти корабли являлись не только речными, они были способны плавать в прибрежных водах Мексиканского залива.

В мае 1862 г. департамент военного флота заключил контракт с Джэймсом Идзом, судостроителем и конструктором, просто хорошим парнем, предусматривающий постройку кораблей типа монитор на собственном Идза судостроительном заводе в Карондолете, что в нескольких милях от Сент-Луиса, шт.

Миссури. Идз уже обладал удачным опытом постройки казематных броненосцев конструкции Сэма Пука. Теперь Идз выдал проект двухбашенного монитора, сочетавшего малую осадку речных броненосцев с бронированной палубой и низким бортом. Силовая установка состояла из четырех горизонтальных паровых машин, работавших на четырехлопастный гребной винт, что обеспечивало монитору скорость полного хода в 9 узлов. Конфигурация бешен получилась очень необычной, сочетавшая заднюю часть башни Эрикссона и переднюю часть, спроектированную лично Идзом. В целом новые башни получились гораздо удачнее башен Эрикссона, а для их поворота были использованы отдельные паровые машины. Паровые машины также работали на приводы открывания и закрывания орудийных портов. Если башня Эрикссона покоилась на центральном шпинделе, то башня Идза опускалась ниже палубы и вращалась на подшипниках. Мониторы «Милуоки» вошли в строй весной 1864 г. и действовали в составе Западной блокирующей эскадры. «Чикасау» и «Виннебаго» принимали участие в сражении при заливе Мобиль в 1864 г., где они продемонстрировали свою эффективность в бою с броненосцем южан «Теннеси». Из всех мониторов постройки периода Гражданской войны, корабли Идза оказались самыми удачными.

Цех по гибке металлических листов на заводе в Ныо-Йорке, гравюра из «Харперз Монсли Мэгззин» от сентября 1862 г. Для сгибания листов, шедших на обшивку башен мониторов, требовалось усилие в 1400 т.
