С начала Второй мировой войны Панцерваффе испытывали острую потребность в специализированном разведывательном танке. Поэтому уже 15 сентября 1939 года Управление вооружений Вермахта начало проработку этого вопроса. Летом 1940 года трём компаниям — ВММ, Škoda и MAN — выдали техзадания на проектирование. Новый танк должен был иметь массу 12–13 т и скорость 50 км/ч. Толщина лобовой брони предусматривалась до 30 мм, бортовой — 20 мм. Вооружение: 20-мм или 37-мм пушка и пулемёт.

В октябре 1940 года фирма ВММ изготовила деревянный макет, а в период с ноября 1941-го по апрель 1942 года — пять прототипов: два из простой стали, с клёпаным и сварным корпусами; три — из броневой, один клёпаный и два сварных. Танк TNHnA получил усовершенствованную башню с «казематом» на крыше, в котором имелись четыре смотровых прибора, обеспечивавших хороший обзор поля боя вперёд и назад. Ещё два прибора наблюдения находились в бортах башни. По сравнению с базовым Pz.38(t), была модернизирована и ходовая часть: теперь она включала в себя опорные катки диаметром 810 мм вместо 775 мм. На танке установили новый V-образный 8-цилиндровый карбюраторный двигатель жидкостного охлаждения Praga NR мощностью 248 л. с. при 2500 об/мин, разгонявший 11,8-т боевую машину до скорости 64 км/ч. Запас хода составлял 200 км. Всё вооружение танка — 37-мм пушка Škoda А19 и пулемёт MG 34 — размещалось в башне. Боекомплект состоял из 90 выстрелов и 700 патронов. Экипаж машины — 4 человека.

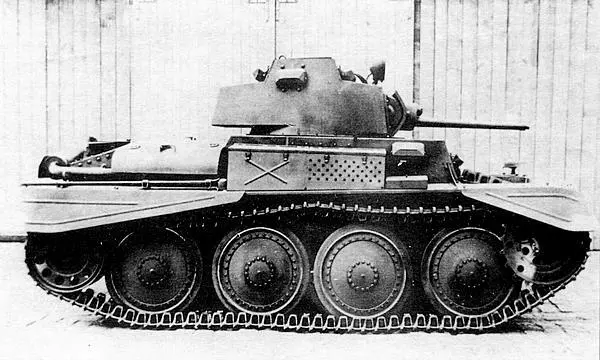

Разведывательный танк TNHnA во дворе фирмы ВММ. 1941 год.

Летом 1942 года прототипы ВММ и других фирм отправили на Куммерсдорфский полигон. В октябре там прошли сравнительные испытания танков TNHnA, Т-15 фирмы Škoda и VK1303 фирмы MAN. В ходе этих испытаний TNHnA, например, прошёл 338 км за 9 часов, и вполне успешно. Но военным больше приглянулся VK1303 — будущий Pz.IIL Luchs (см. «Бронеколлекцию» № 4 за 2002 г.).

Оставшиеся не у дел TNHnA (или Pz.38(t) nA) послужили базой для создания весьма интересной боевой машины. В 1943 году Управление вооружений заказало фирме ВММ два прототипа гусеничного разведчика Kätzchen («Кетцхен» — «котёнок»). Один из них был оснащён дизелем Tatra 103 мощностью 220 л. с., другой бензомотором Praga NR. По сути «Кетцхен» представлял собой гусеничный бронетранспортёр. Его корпус был сварен из бронелистов толщиной 20–50 мм, расположенных под рациональными углами наклона. Крыши корпус не имел. В его кормовой части справа располагался двигатель. В задней стенке десантного отсека, вмещавшего 6–8 пехотинцев, слева от двигателя находилась двухстворчатая дверь. Вооружение состояло из двух пулемётов MG 34 на вертлюжных установках. Масса «котёнка» составляла 10,5 т.

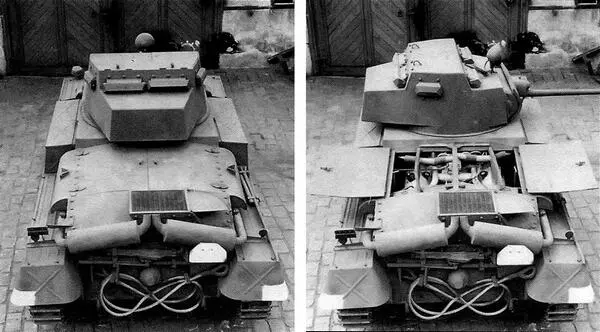

Прототип разведывательного танка TNHnA на заводской территории фирмы ВММ в Праге. 1943 год.

Прототипы изготовили в 1944 году. На испытаниях они развили скорость до 64 км/ч. При этом запас хода у машины с дизелем достиг 600 км. Несмотря на успешные испытания, серийный выпуск бронетранспортёра так и не был начат. Дальнейшая судьба прототипов не известна.

Ещё один прототип TNHnA уже после войны послужил для испытаний «шкодовских» 47-мм и 57-мм пушек, а в 1950-х годах был разделан на металлолом.

Компоновка танка TNHnA.

Летом 1943 года конструкторское бюро фирмы ВММ приступило к проектированию ещё одного разведчика — машины, вооружённой 20-мм автоматической пушкой KwK 38 и спаренным с ней пулемётом или 75-мм гаубицей К51. Установка вооружения должна была быть унифицирована с таковой у бронеавтомобилей Sd.Kfz.234/4 и Sd.Kfz.234/3. Заказом предусматривалось изготовление прототипа и трёх машин для испытаний. Первоначально ВММ планировала использовать шасси танка TNHnA, однако это оказалось нереальным — танк и многие его агрегаты не производились серийно, что серьёзно тормозило работу. Поэтому пришлось вернуться к отработанному шасси Pz.38(t). В сентябре 1943-го на фирме ВММ изготовили два деревянных макета: один с 20-мм пушкой, другой — с 75-мм гаубицей. Зимой 1944 года прототип и три предсерийные машины уже проходили испытания. У первого была сварная подбашенная коробка, у остальных — клёпаные. Все они собирались из бронелистов толщиной 10 и 15 мм. При этом башни и вооружение отсутствовали, а их место заняли балластные макеты. Использование двигателя Praga АЕ мощностью 160 л. с. при 2600 об/мин привело к изменениям в системе выхлопа. В отличие от Praga АС, на этом моторе выхлопной коллектор выводился вверх, поэтому пришлось удлинить выхлопную трубу и поднять глушитель почти на крышу силового отделения.
