А. ВАРГИН

Рисунки из каталога учебных приборов фирмы «Макс Коль Хемниц» за 1911 год

Этот несложный регулятор позволит плавно менять мощность электроплит, осветительных приборов, скорость вращения электродрели и многое другое. Его рабочее напряжение 220 В, максимальная регулируемая мощность — 2600 Вт.

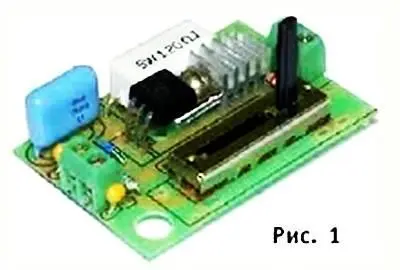

Умещается регулятор на плате размерами 62x43 мм (рис. 1).

Основой регулятора мощности является полупроводниковый симистор VS2. Он представляет собой два встречно-включенных мощных диода с общим управляющим контактом. При отсутствии на нем управляющего напряжения симистор закрыт, электрический ток через него не проходит.

При поступлении на управляющий контакт положительного управляющего напряжения симистор открывается и пропускает ток. Чем больше величина управляющего напряжения, тем больше ток. Это и позволяет регулировать скорость вращения электродрели или мощность паяльника.

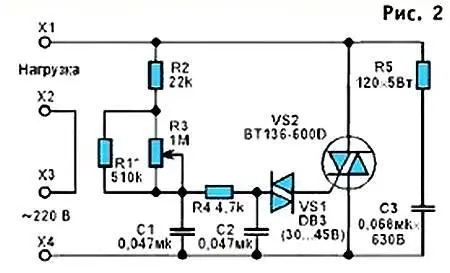

Управляющее напряжение регулируется потенциометром R3 и подается на управляющий электрод через цепочку R4 (резистор) и VS1 (динистор), которые определяют диапазон регулировки управляющего напряжения. Конденсаторы C1, С2 и С3 фильтруют импульсные сетевые помехи и предотвращают «ложное» открывание симистора.

Все компоненты устанавливаются на печатной плате методом пайки. Чтобы не отслаивались токопроводящие дорожки и не перегревались элементы, время пайки одного контакта не должно превышать 2…3 сек. Для работы используйте паяльник мощностью не более 25 Вт. Рекомендуется применять припой марки ПОС61М или аналогичный, а также жидкий неактивный флюс для радиомонтажных работ (например, 30 %-ный раствор канифоли в этиловом спирте).

При мощности нагрузки более 100 Вт симистор VS2 необходимо установить на радиатор площадью не менее 200 см 2. Допускается подключение к устройству нагрузки, имеющей кратковременную пусковую мощность до 3600 Вт.

Внимание!Устройство находится под напряжением, опасным для жизни! Соблюдайте правила безопасности при работе с высоким напряжением. Плату необходимо установить в пластиковый корпус, чтобы исключить возможность соприкосновения с элементами, находящимися под напряжением.

Вопрос — ответ

Когда-то в деревне я пробовала настоящую пшенную кашу на топленом молоке. Готовят ее в русской печке. Так у меня вопрос: неужто нельзя придумать какое-то нехитрое устройство для приготовления блюда в обычной газовой духовке?

Тамара Силаева, 17 лет,

г. Балашиха

Для этого духовку надо слегка дооборудовать. Поместите внутрь нее 2–3 кирпича (желательно огнеупорных). Духовку надо хорошенько разогреть, затем выключить и только после этого поставить кастрюлю с молоком. Высокая температура, благодаря кирпичам, будет держаться в духовке несколько часов. Этого вполне достаточно для того, чтобы каша получилась на славу, как у бабушки в деревне. Приятного аппетита!

Мы в доме начали ремонт. Только вот незадача — строительный алебастр настолько быстро схватывается и так прочно пристает к посуде, в которой его замешивают, что ее впору выкидывать. Что посоветуете?

Сергей Хоменко, 13 лет,

г. Калуга

Чтобы избежать неприятностей, поместите внутрь посудины полиэтиленовую пленку. Можно использовать для разведения алебастра и двухлитровую пластиковую бутылку со срезанной верхней частью. А удобнее всего разводить алебастр в половинке старого детского резинового мяча. От резины и пластика засохший алебастр легко отскакивает, стоит слегка помять эластичную посудину.

Мы с братом купили краскопульт и попытались покрасить стены сарая. Но у нас не получается ровное покрытие. Кроме того, пульверизатор часто забивается. Почему?

Сергей Гудов, 14 лет,

г. Химки Московской области

Во-первых, краскопульт плохо разбрызгивает чересчур густую краску. Ее либо нужно развести разбавителем, либо уже использовать кисть или валик.

Во-вторых, даже жидкая краска может содержать комочки, забивающие узкое отверстие. Поэтому краску желательно процедить через марлю.
