Вращающийся винт вертолета требует для взлета и посадки больших открытых площадок и просто опасен для окружающих, ведь концы его лопастей движутся со скоростью звука. Аппарат же вертикального взлета, оснащенный колеблющимся предкрылком Болдырева, мог бы садиться на тесных улицах города и даже в лесу. Такой аппарат давно ждут военные. Он крайне необходим всевозможным спасательным службам города, улицы которого постоянно забиты автомобилями.

После того как самолет Болдырева был испытан на земле, его не выпустили в полет, а передали в Центральный аэрогидродинамический институт (ЦАГИ) для повторных исследований. И вдруг вокруг самолета стали твориться непонятные вещи. В механизме работы предкрылка сломалась шестеренка, и на этом основании испытания отложили. Но гигантская организация на протяжении, по крайней мере, двадцати лет (далее след теряется) так и не смогла ее заменить, а самолет так и не был испытан.

На этом злоключения крыла Болдырева не закончились.

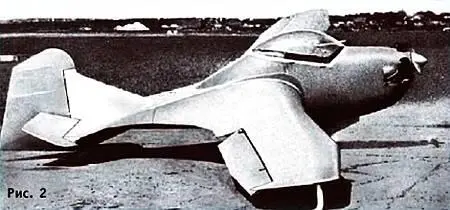

В 1952 году по проекту М.А.Кузакова, изобретателя, авиаконструктора и пилота-профессионала, был построен учебный планер. Он оказался столь удачен, что его начали выпускать серийно. На один из планеров поставили мотор и винт (рис. 2).

Получился мотопланер, способный уверенно летать при отсутствии столь нужных обычному, безмоторному, планеру восходящих воздушных потоков. Но самостоятельно взлетать он не мог, и Кузаков совместно с Болдыревым в 1956 году поставили на планер колеблющийся предкрылок. Этого оказалось достаточно, чтобы планер с тем же мотором стал взлетать с земли, как самолет. Ожидалось, что при взлетном весе 240 кг он сможет летать со скоростью 130 км/ч на расстояние до 440 км.

Страна могла обрести первый в истории реально летающий самолет с крылом Болдырева, который с успехом можно было бы назвать и первым летающим махолетом. Но, как пишет историк, «… прошедший наземные испытания планер с вибропредкрылком стоял у ангара и вскоре был кем-то разрушен…». Это на прекрасно охраняемой-то территории аэродрома?! Нетрудно понять, что Болдырев, а точнее его вибропредкрылок, оказался кому-то очень неугоден…

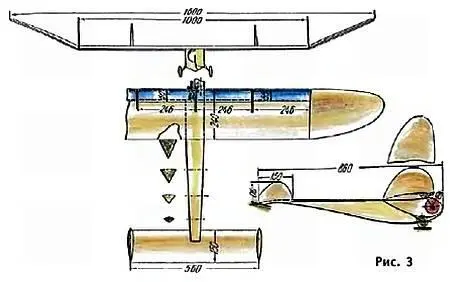

Сведений о дальнейших работах в этом направлении у нас нет. Однако в книге Г.Васильева «Проблема полета моделей с машущими крыльями» (Москва, 1951 год) дан чертеж летающей модели А.И.Болдырева с колеблющимся предкрылком (рис. 3).

Сообщается, что летала она хорошо. Модель приводил в действие мотор мощностью 0,25 л.с. Предкрылок располагался в средней части. Он состоял из четырех секций, соединенных общим валом. Отогнутые вверх концы крыла обеспечивали устойчивость полета модели. На рисунке 5 дан профиль крыла и предкрылка модели. Этот же профиль был применен и в полноразмерном самолете Болдырева.

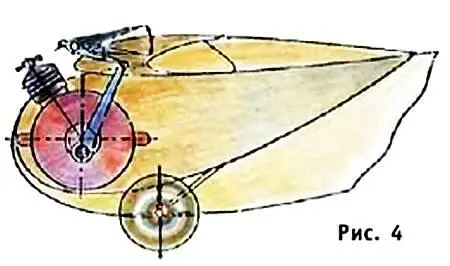

Колебательное движение предкрылка создавалось кривошипно-шатунным механизмом. Он состоял из кривошипа на валу мотора, шатуна и «кабанчика» — рычага, соединенного с колеблющимся предкрылком (рис. 4).

Для получения достаточно значительной тяги механизм должен обеспечивать отклонение предкрылка на плюс-минус 13 градусов относительно плоскости крыла. В обычных авиамоделях мотор служит для привода винта, который, благодаря своей инерции, накапливает энергию, необходимую для осуществления в двигателе такта сжатия и прохождения мертвых точек. Механизм вибропредкрылка энергии не накапливает. Поэтому на вал двигателя насажен маховик, чего обычно на авиамоделях не делается. Он же служит и кривошипом. Кроме того, на маховике имеются два стержня, служащие для запуска мотора, который производился ударом пальца по одному из них.

Отметим, что отладка и запуск поршневого двигателя с маховиком самостоятельная и не простая задача. Немалые трудности должны возникнуть и при отладке работы самого предкрылка. Можно лишь догадываться, сколько труда вложил А.И.Болдырев, прежде чем его модель поднялась в воздух.

Мы с вами можем применить электромотор, который не требует маховика и не имеет проблем с запуском. Он позволит произвести отладку работы предкрылка модели хоть дома на письменном столе. В этот момент электромотор может получать питание через адаптер от сети. После того как этот этап работы закончится, можно отправить модель в полет на корде или с аккумуляторами на борту.
