Те, кто занимаются садом и огородом, хорошо знают, какой ущерб посадкам могут нанести кроты, полевые мыши и прочая подземная живность. Скрытые от глаз в разветвленных ходах и норах, они поедают корни деревьев, и ничем их не возьмешь. Одним из немногих эффективных и притом гуманных средств против непрошеных нахлебников могут стать «сейсмические» колебания почвы, создаваемые электронным генератором. Такие колебания должны иметь характер коротких пачек импульсов с частотой порядка 150…200 Гц, следующих с интервалами в несколько секунд. Такие звуки создают подземным обитателям дискомфорт, и им приходится мигрировать подальше от защищаемого участка, площадь которого может достигать тысячи квадратных метров.

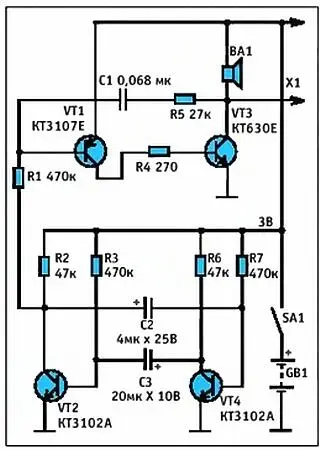

На рисунке 1 изображена электрическая принципиальная схема устройства.

Генератором импульсов служит несимметричный мультивибратор, собранный на транзисторах VT1, VT3 с разным типом проводимости.

Нагрузкой генератора служит электродинамическая головка ВА1 с невысоким сопротивлением звуковой катушки, благодаря чему в ней циркулируют относительно мощные импульсы тока, создающие значительное акустическое давление. Изменяя номиналы деталей C1, R5, можно регулировать частоту звуковой генерации.

Работой генератора управляет мультивибратор на транзисторах VT2, VT4, собранный по симметричной схеме, но создающий колебания с различной длительностью полупериодов, соотношение которых задается соответствующим выбором емкостей конденсаторов С2, СЗ. Чередующиеся с паузами «подскоки» напряжения на коллекторе транзистора VT2 попеременно то запускают, то останавливают работу звукового генератора.

Для возбуждения в почве акустических колебаний, динамическую головку нужно зарыть в землю на глубину до полуметра, не забывая, что работать ей придется в необычных условиях. Влагонепроницаемость динамика обеспечит оболочка из полиэтилена, швы которой нужно герметично заварить. Диффузор и звуковую катушку динамической головки нужно закрыть от механических деформаций защитной решеткой. Ее можно изготовить с помощью пайки из нескольких отрезков медного провода, закрепив ее на металлическом диффузородержателя головки. Для связи звукоизлучателя с генератором подойдет двухпроводный электрошнур в общей литой изоляции длиной порядка одного метра. После припайки концов к контактной колодке головки шнур приклеивают эпоксидным клеем к середине задника постоянного магнита, после чего надевают и окончательно герметизируют пленочную оболочку.

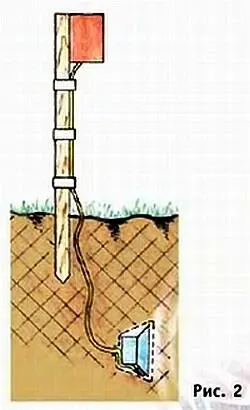

Примерная компоновка устройства, установленного на земельном участке, показана на рисунке 2.

Рядом с местом заглубления излучающей головки в землю забивается прочный штырь, у вершины которого крепится футляр с водонепроницаемой съемной крышкой, внутри которого помещаются монтажная плата генератора, выключатель питания и батарея из двух гальванических элементов.

Для контроля работоспособности батареи можно предусмотреть изображенные на рисунке 1 контакты XI; присоединяя к ним микронаушник с сопротивлением 20…30 Ом, вы услышите периодическую работу генератора. Высоту штыря над уровнем земли следует взять порядка 0,4 м, чтобы устройство было достаточно заметно со стороны. Опускающийся воздушный участок шнура плотно привяжите к штырю, а подземную часть проложите змейкой — это убережет электролинию от обрывов в случае деформации грунта.

В конструкции можно использовать резисторы МЯТ мощностью 0,125…0,5 Вт, конденсаторы КЛС (С1), К50 — 16 А (С2, С3); вместо С2 включите два конденсатора в параллель. Динамическую головку можно взять типа 1ГДШ-9. Батарея питания — два 1,5-вольтовых гальванических элемента типа LR20.

Ю. ПРОКОПЦЕВ
