Обычно теплогенераторы Григгса делают на мощности в несколько десятков кВт. Диаметры их роторов достигают 300 и более мм при скорости вращения 3000 об/мин. Но если, например, увеличить ее вдвое, те же явления будут происходить и на роторе диаметром 75 — 100 мм. Сделать его можно на школьном токарном станке. Ротор и статор такого теплогенератора для демонстрации и лабораторных работ показаны на рисунке. В качестве привода для него подойдет любой асинхронный двигатель мощностью более 0,5 кВт с ременной повышающей передачей. В ней могут быть использованы шкивы, применяемые в легковых автомобилях.

Для определения эффекта получения избытка энергии нужно замерить энергию, получаемую электромотором, и сравнить ее с той, что дает теплогенератор.

Энергопотребление мотора замеряют при помощи обычного электросчетчика. Энергию, выдаваемую теплогенератором, подсчитывают, измеряя массу и температуру полученной горячей воды.

В нашем случае можно получить тепловую мощность 1–1,5 кВт, что может быть полезно в хозяйстве и наведет вас на мысль о необходимости постройки более мощного устройства.

Для этого мы рекомендуем ознакомиться с книгой: Л.П.Фоминский . Роторные генераторы дарового тепла. Сделай сам . Черкассы, «ОКО-Плюс», 2003.

Предупреждаем, что книга очень своеобразна. Примерно половина ее посвящена технике и науке, а другая — политике. Техническая часть написана очень хорошо; именно ее мы и рекомендуем прочитать.

А.ИЛЬИН

Как мы уже рассказывали (см. «ЮТ» № 6 за 2005 г.), телевизионный приемник появился в начале 20-х годов прошлого века и был в основном механическим, а вся его электроника состояла из двух обычных радиовещательных приемников. Один из них принимал телевизионный сигнал, другой — звуковое сопровождение. Высшая частота модуляции телесигнала достигала 7500 Гц, поэтому телепередачи велись на средних и коротких волнах и их можно было принимать даже на другом берегу Атлантического океана.

Принятый телевизионный сигнал подавался на неоновую лампу. Ее свет реагировал на модуляцию телевизионного сигнала, нес всю информацию о передаваемом изображении. Но ее еще нужно было превратить в изображение.

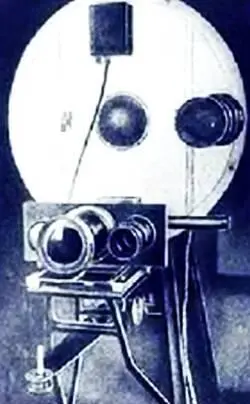

Делали это чаще всего двумя способами. Самый простой из них — это установка перед лампой диска Нипкова (рис. 1) и ограничительной рамки. В соответствии с принятым тогда стандартом, диск имел тридцать отверстий, расположенных по спирали, и вращался со скоростью 12,5 оборота в секунду.

При неподвижном диске через ограничительную рамку было видно одно из отверстий. Освещенное лампой, оно казалось светящейся точкой. Но когда же диск вращался, глаз воспринимал светящуюся строку. (Так превращается в круг свет от быстро вращаемого в темноте фонарика.) Поскольку яркость лампы постоянно изменялась, то и яркость отдельных участков строки получалась различной. Так возникала строка телевизионного изображения.

В каждой строке укладывалось сорок точек. Таким образом, один кадр состоял из 1200 элементов. За один оборот диска в пределах ограничительной рамки возникал один телевизионный кадр, а за секунду — 12,5 кадра.

Несмотря на то что зритель за секунду получал в 600 раз меньше информации, чем получает сегодня на экране ТВ нормальной четкости, механическое телевидение имело успех. Можно было легко опознать любимых актеров, а если изображение давалось во весь экран, то и полюбоваться их красотой.

Телевизоры с диском Нипкова были крайне просты. В промышленных образцах диск вращался при помощи крохотного синхронного электромоторчика. Это была самая сложная его часть. Однако любители делали такие моторы самостоятельно, а иногда и обходились без них. Диск вращали при помощи рукоятки через ременную передачу и получали вполне удовлетворительное изображение. Принципиальным недостатком диска Нипкова была низкая яркость изображения. Сквозь отверстие диска проходила лишь малая часть света тускловатой лампы. Практически наблюдать изображение мог лишь один человек, и то через лупу.
