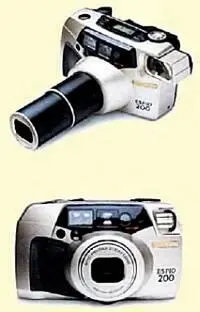

Например, зум-объективы очень удобны в репортажной и спортивной фотографии. Фотографу не надо тратить драгоценное время на смену объектива. Кроме того, один зум может заменить сразу 3–4 обычных объектива, что заметно облегчает снаряжение.

Еще одна тонкость: зум-объектив позволяет выполнять некоторые виды съемки, недоступные обычным объективам.

Для придания динамики движения, например, мотоциклисту, восседающему на своем «железном коне», не обязательно просить его «дать по газам» и гоняться за ним в поисках лучшего ракурса. Достаточно установить фотоаппарат на штатив, дать длинную выдержку (например, 1/4 с) и в момент съемки изменить фокусное расстояние объектива. На снимке появятся характерные смазанные линии, имитирующие движение.

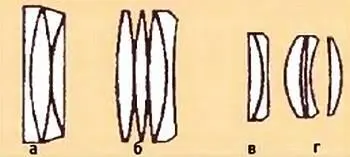

Поперечный разрез объектива с переменным фокусным расстоянием (зум-объектив), состоящего из четырех групп линз:

а— передняя группа, с помощью которой осуществляется фокусировка; б— вариатор, с помощью которого изменяется фокусное расстояние всей оптической системы; в— компенсатор, с помощью которого ликвидируется расфокусировка, вызванная перемещением линз вариатора; г— неподвижная группа линз.

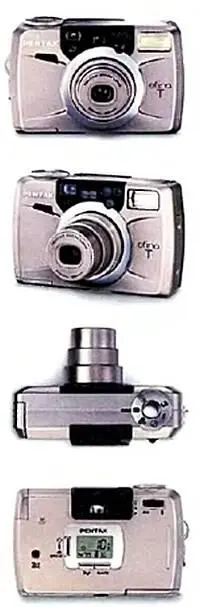

Наконец, многие зум-объективы имеют специальное положение «макро», в котором они фокусируются на очень близко расположенные предметы, обеспечивая иногда возможность съемки мелких объектов в половину натуральной величины (масштаб 1:2). Такая возможность реализуется путем небольшого дополнительного выдвижения одной или нескольких групп линз, перемещающихся внутри объектива.

Правда, зачастую качество оптического изображения при съемке зум-объективом в положении «макро» заметно хуже того, которое можно получить при фотографировании обычным объективом с постоянным фокусным расстоянием при использовании насадочных линз или удлинительных колец.

В. ЧЕТВЕРГОВ

Он почувствует приближение человека, даже если тот крадется без малейшего звука в полной темноте. А почувствовав — известит звуковым сигналом. Он — это электронный прибор, который с равным успехом можно использовать и для развлечения, и для охраны. Принцип действия прибора основан на оценке искажения, которое вносит человек в высокочастотное поле. Вот как устроен и действует электронный сторож.

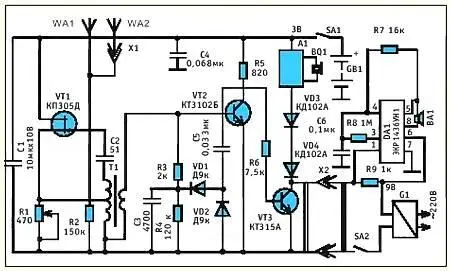

Источником высокочастотного поля служит генератор, построенный на полевом транзисторе VT1, первичной обмотке высокочастотного трансформатора Т1, конденсаторе С2 и резисторе R1. С точкой «а» схемы генератора связаны антенны WA1 или WA2, которые образуют небольшую зону электромагнитного излучения. Получая питание от батареи GB1, когда выключатель SA1 замкнут, генератор действует непрерывно; при этом во вторичной обмотке трансформатора Т1 наводится сигнал, который усиливается транзистором VT2 и выделяется на его коллекторной нагрузке R5.

Часть усиленного сигнала через конденсатор С5 подводится к диодам VD1, VD2. Выпрямленное напряжение отпирает транзистор VT2, при этом транзистор VT3 оказывается запертым.

Когда человек приближается к антенне WA1, высокочастотное поле сильно искажается, и генерация срывается. Транзистор VT2 запирается, а следующий — VT3 оказывается открытым, подавая сигнал на включение звукового сигнала.

Звук может подавать, например, «музыкальная открытка» (узел А1). Поскольку звуковые открытки рассчитаны на питание от одного 1,5-вольтового элемента, в нашей конструкции с трехвольтовым питанием избыток напряжения гасится последовательно включенными кремниевыми диодами VD3, VD4. Мелодию «играет» пьезоизлучатель BQ1, входящий в комплект открытки.

Роль трансформатора Т1 могут играть катушки магнитной антенны от карманного радиоприемника. Все детали вместе с батарейкой GB1 (два гальванических элемента LR6) размещаются на общей монтажной плате, которую можно поместить в затейливую пластмассовую шкатулку. Под крышкой шкатулки или у ее запора можно приклеить полоску латунной фольги — это и будет антенна WA1. Прикосновение к шкатулке каждый раз будет сопровождаться мелодичным звучанием. Но если вам нужен электронный сторож, а не шкатулка с секретом, можно замок входной двери, например, связать проводом (антенной WA2) с чувствительной точкой «а» генератора. Устройство сработает, даже если попытаться открыть замок в кожаных или резиновых перчатках. Разумеется, в этом случае музыкальный сигнал уместнее заместить более мощным звуком. Для этого к разъему Х2 подключается сигнальная цепь звукового генератора, основой которого является усилительная микросхема DA1, способная раскачать динамическую головку мощностью до 1 Вт при сопротивлении звуковой катушки не менее 8 Ом.
