Опорную платформу также приверните шурупами, но меньшего размера — порядка 40–50 мм. Их шляпки утопите или примените шурупы с головкой впотай. Не забудьте перед закручиванием шурупов смазать плоскости клеем. При сборке ступенек чаще обращайтесь к чертежу.

На стойках в указанном на чертеже месте сделайте разметку и просверлите 5 сквозных отверстий диаметром 6 мм. В них будет крепиться регулировочная планка высоты ходули.

В регулировочной планке необходимо просверлить такое же количество отверстий, что и в стойке, и такого же диаметра (см. рис.).

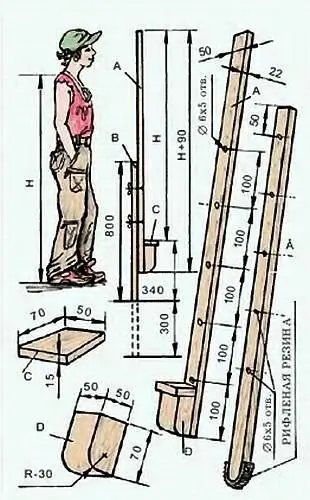

Детали и общие размеры ходулей.

А— основная стойка, В— регулировочная стойка, С— опорная платформа, D— ступеньки.

Скруглите концы планок и прибейте к ним резиновые рифленые накладки. Их можно позаимствовать от старых лыж.

Каждая накладная планка крепится к стойке при помощи двух винтов всего в этом случае использовать гайку-барашек, чтобы регулировку высоты можно было производить без применения гаечного ключа. Обратите внимание: при выставлении планок винты нужно приворачивать на самое крайнее отверстие в стойке, то есть на самое верхнее и самое нижнее. Всего потребуется 4 винта и 4 барашка — по 2 на каждую ходулю.

Готовые ходули нужно зачистить напильником, а если это необходимо, то рубанком. В завершение покройте всю конструкцию прозрачным мебельным лаком.

Материал подготовила Н. АМБАРЦУМЯН

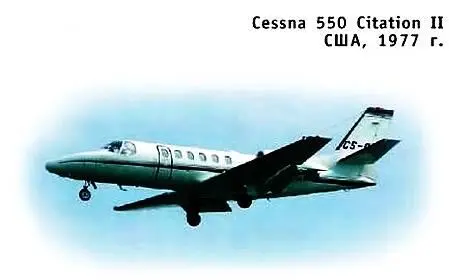

Самолет Cessna 55 °Citation II разработан американской фирмой Cessna Aircraft Company . Опытный образец был представлен в сентябре 1976 г., а первый полет совершил 31 января 1977 г. В 1984 году модель сняли с производства, но через три года ее выпуск возобновили, причем, кроме пассажирских, начали строить военные модификации самолета, получившие обозначение Т-47А. Самолеты оснащены цветными радарами погоды и системой спутниковой ориентации GFS.

Техническая характеристика:

Длина самолета… 14,39 м

Высота самолета… 4,57 м

Размах крыла… 15,90 м

Площадь крыла… 30 м 2

Масса:

пустого самолета… 3,364 т

максимальная взлетная… 6,033 т

Количество двигателей… 2

Тяга… 2x11,12 кН

Максимальная скорость… 825 км/ч

Крейсерская скорость… 713 км/ч

Практическая дальность… 3169 км

Практический потолок… 13 105 км

Экипаж… 2 чел.

Полезная нагрузка… 6–8 пассажиров

В 50-х годах прошлого века в Японии на улицах городов самым популярным видом транспорта были велосипеды и велорикши. Чтобы стимулировать собственную промышленность, правительство страны приняло закон, по которому почти не облагались налогами легковые машины длиной до 3,60 м, расходующие менее 3.4 л бензина на 100 км пути.

Первой японской фирмой, выпустившей такую модель, стало автомобильное отделение концерна FHI, получившее название «Субару». Поначалу продажи «Субару 360» были довольно низкими: в 1959 году удалось сбыть всего 604 машины. Но уже через два года «Субару» стала ведущим производителем автомобилей подобного класса в стране.

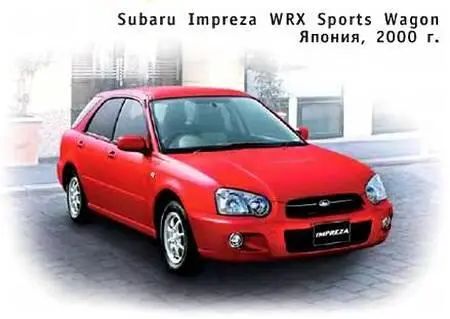

«Импреза WRX» — пассажирский вариант гоночного автомобиля: постоянный привод на четыре колеса, самоблокирующиеся дифференциалы, усиленные подвески турбонаддув… Особым комфортом автомобиль не отличается, так что любителям «мягкой» езды лучше выбрать автомобиль другой марки.

Техническая характеристика:

Кузов… несущий, универсал

Длина… 4,405 м

Ширина… 1,695 и

Высота… 1,485 м

Снаряженная масса… 1,430 т

Объем двигателя… 1994 см 3

Количество цилиндров… 4

Максимальная мощность… 218 л.с.

Максимальная скорость… 225 км/ч

Разгон до 100 км/ч… 6,5 с
