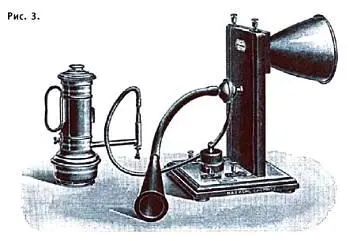

Объясняется это просто. Амплитуда колебаний волны, а значит, и давление воздуха на концах трубки посередине — в узлах волны — близки к нулю. При малом давлении газа в этих точках огоньки могут даже погаснуть. Там, где амплитуда звуковой волны должна быть максимальной, максимальна и высота язычков пламени. В целом хорошо видно, что они выстраиваются по синусоиде, и это убеждает нас в правильности теории. И хотя сегодня этот факт легко подтверждается при помощи электронной аппаратуры, описанный опыт из-за его наглядности демонстрируют во многих университетских лабораториях мира. При помощи чувствительных к пламени газовых горелок в начале XX века делали даже системы оптической телефонной связи. Передатчиком служила газовая горелка, к пламени которой при помощи резиновой трубки непосредственно подводился человеческий голос (рис. 3).

Приемник — вогнутое зеркало с установленными в его фокусе селеновыми фотоэлементами, соединенными с батареей гальванических элементов и телефоном (рис. 4).

Фотоэлементы изменяли свое сопротивление в зависимости от амплитуды падающего на них света. К сожалению, газовые горелки 99,5 % своей мощности излучают в инфракрасном диапазоне, а именно к нему-то селеновые фотоэлементы почти не чувствительны. Поэтому дальность передачи получалась небольшой — десятки метров. Система за свою простоту и наглядность применялась лишь в учебных целях.

Сегодня чувствительность датчиков теплового излучения в миллионы раз выше, чем у селеновых. Этого достаточно, чтобы с прежними горелками вести связь на десятки километров, если повысить мощность горелки и усилить звук голоса.

Н. АЛЕКСАНДРОВ

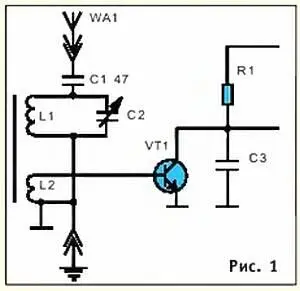

Когда-то термоэлектрогенератор, работавший от керосиновой лампы, обеспечивал питание пяти-семи радиоламп приемника среднего класса. Предельно экономичный транзисторный приемник можно питать от термоэлектрогенератора, составленного из термопар, нагреваемых, например, свечкой. Принципиальная схема такого приемника изображена на рисунке 1.

Сигналы радиостанций улавливаются небольшой внешней антенной WA1 в виде гибкого монтажного провода, имеющего длину порядка 3…5 метров. Сигнал поступает на колебательный контур, состоящий из катушки индуктивности L1 и переменного конденсатора С2. Далее он попадает на транзистор VT1. Его переход база-эмиттер выполняет функцию детектирования. Ненужная далее высокочастотная несущая сигнала отводится «в землю» через конденсатор С3, а «звуковая» компонента сигнала выделяется на резисторе R1, усиливается транзистором VT2 и поступает на телефон BF1.

С помощью переключателя SA1 сигнал, циркулирующий в контуре L1, С2, можно брать полностью или частично; от этого зависит степень связи детектора с контуром и нагрузка последнего, влияющая на резонансные свойства. Если в зоне приема на близких частотах работают станции, прослушиваемые одновременно, уменьшение связи детектора с контуром улучшит его избирательность.

Чтобы повысить громкость приема, антенну следует поднять повыше, например, закинув на ветви дерева. Тому же способствует заземление — штырь, воткнутый в землю. Эффективность его, кстати, будет выше, если земля хорошо увлажнена.

В схеме один наладочный узел — резистор R1. Увеличение его номинала до некоторого уровня повышает громкость воспроизведения передачи, но дальнейший рост приводит к искажениям.

Катушку L1 намотайте на бумажном каркасе, надеваемом на стержень из феррита 600НН, имеющий размеры 115x20x3 мм. Для приема в диапазоне СВ катушка содержит 70 витков литцендрата ЛЭ7х0,7 с отводами от 30 и 15 витков, для диапазона ДВ — 220 витков провода ПЭВ-1 0,1 с отводами от 100 и 50 витков. Можно использовать также готовые магнитные антенны от портативных приемников, дополнив их катушками связи (для СВ — порядка 20 витков, для ДВ — 70 витков провода ПЭЛШО 0,15).
