Первым делом вам нужно, исходя из своих возможностей, подобрать самую эффективную термоэлектрическую пару. После этого можно приступать к изготовлению батареи. Ее нужно паять серебром, нагревая место спая газовой горелкой. В качестве припоя лучше всего взять советский полтинник 20-х годов. Его следует попилить напильником, а опилки собрать на бумагу. Частицы стали от напильника, которые сильно затрудняют пайку, следует удалить магнитом. В качестве флюса применяется насыщенный раствор буры. Место пайки должно быть зачищено.

Возьмите, например, полоску железа и кусок мельхиора шириной 2–3 мм, смажьте их флюсом, посыпьте припоем и положите на кафельную плитку. Спаиваемые детали прижмите друг к другу при помощи шила и начинайте греть докрасна. В определенный момент серебро расплавится и растечется по месту спайки. После этого удалите горелку, подуйте и бросьте изделие в раствор флюса. Вот и все — пайка закончена (рис. 5).

Необходимая для питания приемника Ю. Прокопцева батарея должна состоять примерно из 30 термоэлектрических пар и развивать напряжение 2,5–3 В. Все ее элементы должны быть соединены серебром. Холодные концы спаев следует снабдить ребрами охлаждения. Это небольшие медные пластинки. В силу высокой теплопроводности меди паять ее серебром очень трудно. Но это и не нужно. Поскольку спаи холодные, пластины можно припаять обычным оловянным припоем.

Для более полного использования тепла горелки, батарею следует согнуть кольцом, а чтобы ее пластины не касались друг друга и не было короткого замыкания, проложите между ними кусочки стеклоткани.

А. ИЛЬИН

Рисунки автора

Когда ученые поняли, что звук — это не что иное, как колебания воздуха, им сразу же захотелось найти этому непосредственное подтверждение. В наши дни это просто: подключил микрофон к осциллографу — и смотри себе на экране во всех подробностях графическую зависимость амплитуды от времени. Раньше такой возможности не было. Но.

На первых порах применяли песок. Насыпали его в трубку и создавали в ней звук. Сначала песчинки беспорядочно прыгали. Но как только частота звука приближалась к резонансной, они выстраивались правильными рядами в узлах стоячих волн. Это, конечно, было подтверждением колебательной природы звука, но подтверждением неполным. Ряды песчинок ничего не говорили о зависимости амплитуды колебаний от времени.

В 1858 г. американский физик Д.Леконт обратил внимание на способность пламени газовой горелки реагировать на звук. Произошло это на концерте небольшого оркестра. В то время широко применялось освещение газом. Из кирпичной стены близ рояля выступали две газовые горелки. И когда зазвучала музыка, пламя одной из них начало пульсировать. Особенно это было заметно, когда раздавались сильные тона виолончели. Какова же чувствительность пламени? Она оказалась очень велика. И вы можете в этом убедиться в школьной лаборатории.

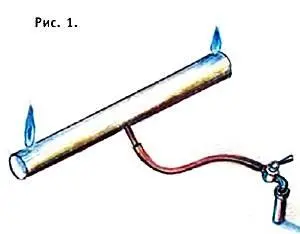

Возьмите широкую трубку, диаметром примерно 25 мм (рис. 1).

Торцы ее закройте, на концах просверлите два одинаковых отверстия диаметром 2 мм, а точно посередине между ними сделайте отвод и присоедините шланг к школьной газовой сети. Включите газ и зажгите его возле отверстий. Если трубка горизонтальна, то высота язычков пламени одинакова. Но стоит ее наклонить, и язычок пламени, оказавшийся ниже, станет длиннее, чем тот, что наверху. Объясняется это известной зависимостью атмосферного давления от высоты. Расчет показывает, что пламя здесь реагирует на давление, составляющее всего 0,00001 от давления в комнате. Столь чуткого и одновременно столь же простого прибора техника еще не знает!

С трубкой диаметром 50–80 мм и длиною около метра можно поставить другой опыт. По прямой линии просверлите вдоль нее через каждые 100 мм двухмиллиметровые отверстия, сделайте подвод для газа. Один из торцов закройте жестяной крышкой, другой — упругой резиновой пленкой. Подайте газ и зажгите его возле каждого отверстия. Появятся спокойные, одинаковые по длине язычки пламени. Приблизьте к торцу, закрытому пленкой, громкоговоритель, соединенный со звуковым генератором. Установите на нем частоту, которой соответствует длина звуковой волны, равная длине трубки. Часть звуковых волн начнет отражаться от закрытого торца трубки, возвращаться назад и складываться со звуком, приходящим от громкоговорителя. Так образуется стоячая звуковая волна. Язычки пламени вдоль всей трубки изменят свою длину (рис. 2).
