Михаил Барятинский - Лёгкие танки БТ-2 и БТ-5

На танках последних выпусков устанавливалась 45-мм пушка обр. 1934 года.

На этой пушке полуавтоматика механического типа была заменена полуавтоматикой инерционного типа. Последняя работала полностью только при стрельбе бронебойными снарядами; при стрельбе осколочными — как четверть автоматики, то есть открывание затвора и экстрагирование гильз производились вручную, и при вкладывании очередного патрона в камору затвор закрывался автоматически. Это объясняется различными начальными скоростями бронебойного и осколочного снарядов.

Кроме того, пушка обр. 1934 года отличалась от предыдущей конструкцией противооткатного устройства и подъёмного механизма, был усилен клин затвора, проволоку ножного спуска заменили тросом, усилили крепление люльки с маской, внесли ещё ряд небольших усовершенствований.

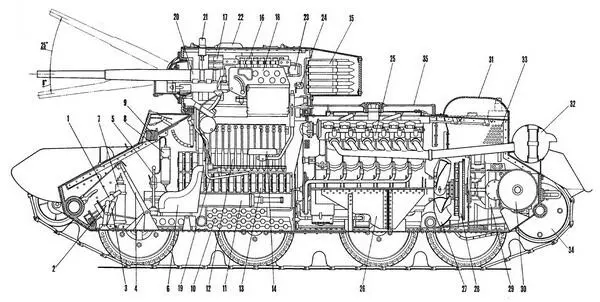

1 — колонка рулевого механизма, 2 — педаль главного фрикциона, 3 — педаль тормоза, 4 — рычаги управления бортовыми фрикционами, 5 — рычаг переключения передач, 6 — сиденье водителя, 7 — огнетушитель съёмный, 8 — огнетушитель стационарный, 9 — смотровой прибор водителя, 10 — укладка снарядов, 11 — рессора переднего колеса, 12 — укладка снарядов на стенке боевого отделения, 13 — укладка пулемётных магазинов на стенке боевого отделения, 14 — сиденье командира, 15 — укладка снарядов в нише башни, 16 — укладка снарядов на стенке башни, 17 — укладка пулемётных магазинов на стенке башни, 18 — гильзоулавливатель с мешком, 19 — подножка с педалями и приводом для спуска, 20 — пушка, 21 — броневой стакан перископического прицела, 22 — колпак вентилятора, 23 — смотровой прибор башни, 24 — отверстие для стрельбы из револьвера, закрытое заслонкой, 25 — двигатель, 26 — подмоторная рама, 27 — вентилятор, 28 — главный фрикцион, 29 — коробка перемены передач, 30 — бортовой фрикцион, 31 — защитная сетка жалюзи, 32 — глушитель, 33 — отверстия во внутренней стенке корпуса для выпуска воздуха, 34 — картер бортовой передачи, 35 — щиток над радиатором.

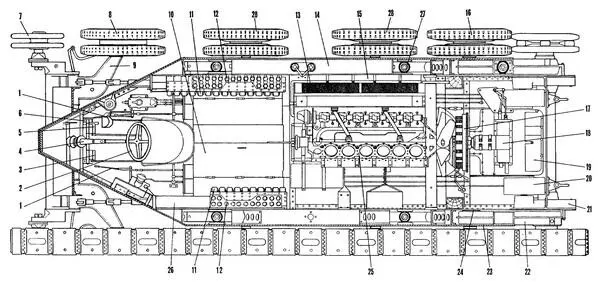

1 — рычаги управления бортовыми фрикционами, 2 — штурвал, 3 — педаль главного фрикциона, 4 — колонка рулевого механизма, 5 — педаль тормоза, 6 — педаль акселератора, 7 — направляющее колесо (ленивец), 8 — переднее управляемое колесо, 9 — рычаг переднего колеса, 10 — крышка ящика для укладки снарядов, 11 — укладка пулемётных магазинов, 12 — укладка снарядов, 13 — радиатор (с левого борта радиатор условно не показан), 14 — бензобак, 15 — масляный бак, 16 — ведущее колесо колёсного хода, 17 — главный фрикцион, 18 — стартёр, 19 — коробка перемены передач, 20 — бортовые фрикционы с тормозами, 21 — картер бортовой передачи, 22 — гитара, 23 — наружный бортовой броневой лист, 24 — внутренняя неброневая стенка корпуса, 25 — двигатель (одна группа цилиндров условно не показана), 26 — рессора переднего колеса, 27 — вертикальная рессора, 28 — средние опорные катки.

Прицельные приспособления спаренной установки состояли из двух оптических прицелов: танкового телескопического прицела ТОП обр. 1930 года и танкового перископического панорамного прицела ПТ-1 обр. 1932 года.

Кроме того, пулемёт имел свой открытый прицел и мог стрелять независимо от орудия. При независимой стрельбе из пулемёта сектор обстрела по вертикали составлял +4,5 градуса. Масса магазина с патронами — 3,14 кг.

Общая масса качающейся части спаренной установки — 220–250 кг.

Наблюдение за полем боя производилось через прицелы и два смотровых прибора с пуленепробиваемыми стёклами «триплекс», расположенными на внутренних боковых стенках башни.

Боекомплект состоял из 115 пушечных выстрелов (у танков с рацией — 75 выстрелов) и 2709 патронов (43 магазина).

На полу боевого отделения горизонтально на деревянных подкладках укладывались 29 снарядов, на правой и левой стенках в вертикальных обоймах в два ряда — 32 снаряда (по 16 на каждой). На стенках башни по одну и другую стороны от ниши вертикально размещалось по 7 снарядов (всего 14). Укладка снарядов в нише башни разделялась на две части — правую и левую. В каждой части по 20 снарядов (5 рядов по 4 снаряда), а всего 40. На танках с рацией боеукладки в нише башни не было. У танков с клёпаной башней боекомплект составлял 100 артвыстрелов, из которых 25 находились в нише башни.
