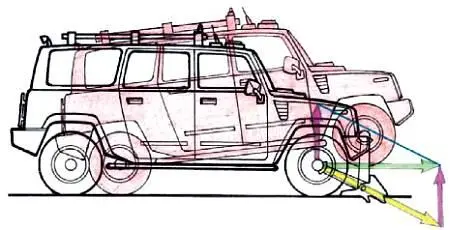

Используют устройство так. Опорную плиту подкладывают под машину, а стойку упирают верхним концом в ось колеса. После этого запускают двигатель, и автомобиль «наезжает» на стойку. Она поднимается и поднимает автомобиль.

Рассматривая это предложение, Экспертный совет Патентного бюро усмотрел в нем некоторые недостатки.

У современных автомобилей клиренс — дорожный просвет — невелик и будет еще меньше при спущенном колесе. Так что подсунуть туда домкрат будет непросто. Далее, при столь малом расстоянии между дорогой и ходовой частью автомобиля угол наклона стойки, под которым придется начать подъем, окажется очень мал, основное усилие будет направлено в горизонтальной плоскости. Это усилие будет стремиться сдвинуть с места опорную плиту, а усилие в вертикальной плоскости, поднимающее автомобиль, окажется намного меньше. Так что опорную плиту нужно очень тщательно крепить на поверхности дороги. Кроме того, водителю необходимо обладать чуть ли не ювелирной точностью, чтобы вовремя остановиться.

И еще одно обстоятельство. Далеко не у всех современных автомобилей есть то, что принято называть «осью», поэтому такой способ подъема автомобиля трудно признать универсальным.

И все же идея использовать энергию двигателя для замены мускульной силы показалась членам Экспертного совета интересной и заслуживающей внимания. Ее стоит «довести до ума».

ДЕМОНСТРАЦИОННАЯ ШАХМАТНАЯ ДОСКА

Шахматы — спорт тихий. Смотреть было бы вовсе нечего, если бы не демонстрационные доски, на которых все изменения в положении фигур наглядно отображаются судьями-информаторами. Казалось бы, что здесь можно придумать?

Станислав Шевченко и Кирилл Уланов предложили демонстрационную доску выполнить следующим образом. Обыкновенные шахматные фигурки разрезаются по вертикали и полученные половинки укрепляются на поверхности демонстрационной шахматной доски на «липучках».

Такие демонстрационные фигурки удобнее обычных плоских картонных изображений шахматных фигур, которые вешают на гвоздики.

Для небольших помещений можно использовать маленькие шахматные фигурки, те, что побольше, — для ограниченной аудитории, и большие, от уличных шахмат, — для большого зала.

Предложение Станислава и Кирилла просто и рационально. Поздравляем авторов с удачным решением!

ЧТО ЗА ПОВОРОТОМ?

В письмах наших читателей часто встречаются предложения оснащать автомобили поворачивающимися фарами, чтобы освещать путь за поворотом. Есть и новые.

Р. Недбайло из Донецка (к сожалению, он не указал свое имя) предлагает жестко закрепленную дополнительную фару, которая будет освещать боковую дорогу, включаясь одновременно с указателем поворота. Александр Труфанов из пос. Троицкий Белгородской области предлагает поворачиваемые автомобильные фары, связанные рычагами с рулевым управлением.

Идея соединения фар и рулевого управления традиционна — в автомобильных журналах еще 1929 года можно отыскать заметку под названием «Прожектор, вращающийся при помощи руля». На автомобиле устанавливали два дополнительных прожектора (так называли тогда фары), соединенных с рычагами рулевого управления. Направление светового потока этих фар зависело от поворота руля и освещало дорогу в повороте. При этом дополнительные фары размещали ниже основных, чтобы не слепить встречных водителей. А на автомобилях фирмы «Бугатти» тогда поворачивающимися выполняли основные фары, и это считалось одной из последних новинок (1931 год).

Конечно, в те времена скорости автомобилей были меньше, чем сейчас, но идея поворотных фар с ростом скоростей не умерла, и на некоторых моделях поворотные фары продолжали крепить прямо к рулевым тягам.

Насколько же эффективны и удобны такие фары?

Вспомним мотоцикл. Его фара поворачивается вместе с рулем, но высвечивает поворот, когда вы уже начали поворачивать.

Так и с автомобилем. Поворачивающиеся фары способны освещать дорогу непосредственно перед колесами. Но высвечивать крутой поворот перед поворотом рулевого колеса способны только фары-искатели, установленные под заранее выбранным углом к направлению движения. А фары, связанные с поворотными тягами рулевого управления, уместны на плавных затяжных поворотах горных дорог при небольшом угле поворота колес. И потому такие технические решения находят практическое применение. Имеются в виду серпантины горных дорог с извилистыми поворотами, которые ночью без предварительного освещения проходить опасно. Там в дополнение к основным фарам монтируют дополнительные, поворотные, с несколько опережающим углом поворота.
