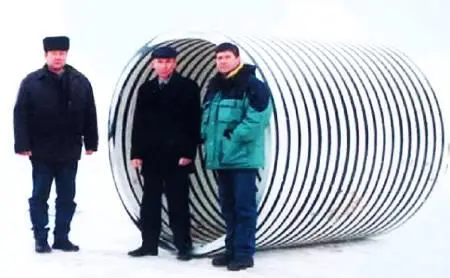

Предприятие « Бородино-Пласт» выпускает пластиковые трубы даже двухметрового диаметра.

Труба внутри трубы. Трубопровод в «шубе» позволяет экономить немалое количество тепла.

ИНЖЕНЕРНЫЕ ХИТРОСТИ

Прокладывать же пластмассовые трубы оказывается проще, чем металлические. Поскольку пластик не боится коррозии, то новые трубы можно класть прямо в траншею, не зачищая ржавчину, не обматывая их специальной изоляцией. Разве что трубы горячего водоснабжения имеет смысл покрыть дополнительной «шубой» из пенополиуретана, чтобы не обогревать без толку грунт.

Свариваются участки трубопровода между собой тоже проще, чем металлические. Как известно, тот же полиэтилен в бытовых условиях легко сваривается паяльником или иным нагретым предметом. При этом не нужен ни флюс, ни специальные электроды. Поэтому разработать сварочные автоматы для пластиковых трубопроводов оказалось куда проще, чем для стальных. И работают они надежнее, качественнее и быстрее. А энергии потребляют меньше. Ведь пластик достаточно нагреть до температуры 100–200 °C, в то время как металл приходится разогревать до 800 — 1000 °C.

На новых трубопроводах легче удалось решить и такую кардинальную проблему, как реконструкция изношенных сетей без их вскрытия. Обычно при этом внутрь старой стальной трубы вводится полиэтиленовая чуть меньшего диаметра. А затем в промежуток между трубами закачивается пластик в жидком состоянии. Он полимеризуется и дополнительно герметизирует трубопровод.

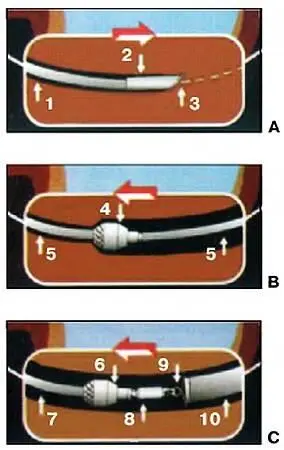

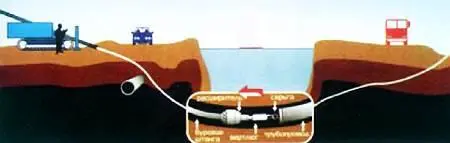

На схеме показаны основные этапы строительства подземных коммуникаций методом горизонтального направленного бурения. Таким образом удается без дополнительных хлопот прокладывать трубопроводы даже в твердом грунте.

А: 1— буровая штанга; 2— навигационное оборудование; 3— буровая головка.

В: 4— расширитель; 5— буровые штанги.

С: 6— расширитель; 7— буровая штанга; 8— вертлюг; 9— серьга; 10— трубопровод.

В принципе примерно таким же способом можно на месте старого проложить новый трубопровод и увеличенного диаметра. Пластик ведь достаточно гибкий материал. И новую трубу вводят внутрь старой в сложенном, как бы смятом состоянии. Затем, когда монтаж закончен, внутрь трубы подают жидкость или газ под давлением. Труба распрямляется и распирает стенки старой трубы. Если давление достаточно велико, то внешняя старая оболочка лопается, раздается в стороны и дополнительно армирует стенки получающегося тоннеля.

В свое время такой ремонт был осуществлен под Кутузовской линией метро и под Москвой-рекой. Поезда метро при этом ходили, как обычно.

При желании бестраншейным способом можно прокладывать и трассы для новых трубопроводов. Ныне разработаны пневматические и гидравлические «кроты», которые позволяют проделывать отверстия в грунте под дорогами, домами и прочими сооружениями, не тревожа их. А вслед за таким пробойником в проделанное отверстие подается и сама труба. Кстати, этим способом вести прокладку трубопроводов быстрее и дешевле, чем обычным.

Именно так, кстати, не так давно были отремонтированы подземные коммуникации под Московским Кремлем. А посетители его и сотрудники ничего особого даже не заметили.

Еще одна хитрость — в стенки новых трубопроводов легко вмонтировать датчики герметичности. Тогда не нужно будет гадать, в каком именно место произошла утечка — труба сама об этом сигнализирует. Ликвидировать утечку можно опять-таки, не роя траншею. Через смотровой колодец внутрь трубы помещают специальный липкий пластырь из такого же пластика. Стравливают линь, к которому прикреплен этот пластырь, и поток жидкости или газа сносит его к месту утечки. Затем подают давление, и пластырь намертво прилипает к стенке трубы, герметизируя ее.

Рассказ записал В. БЕЛОВ
