PzIIIM PzIIIN ТАКТИКОТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАНКА PzIIIJ БОЕВАЯ - фото 16

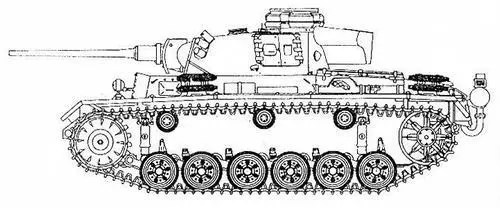

Pz.IIIM
PzIIIN ТАКТИКОТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАНКА PzIIIJ БОЕВАЯ МАССА т - фото 17

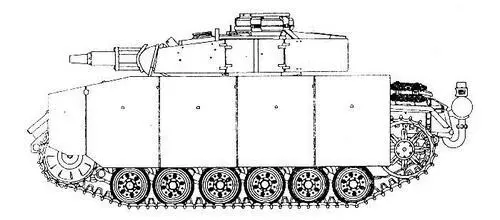

Pz.IIIN
ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАНКА Pz.IIIJ

БОЕВАЯ МАССА, т: 21,5.

ЭКИПАЖ, чел.; 5.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 6412 (5560), ширина — 2950, высота — 2500, клиренс — 385.

ВООРУЖЕНИЕ: 1 пушка KwK 39 L/60 (KwK 38 L/42) калибра 50 мм и 2 пулемёта MG 34 калибра 7,92 мм.

БОЕКОМПЛЕКТ: 84 (99) артвыстрела и 2700 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел TZF 5e (TZF 5d).

БРОНИРОВАНИЕ, мм: лоб — 50; борт — 30; корма — 50; днище — 16; крыша — 17; башня — 30–50.

ДВИГАТЕЛЬ: Maybach HL 120 TRM, 12-цилиндровый, карбюраторный, V-образный, жидкостного охлаждения; мощность 265 л.с. (195 кВт) при 2600 об/мин, рабочий объём 11 867 куб. см.

ТРАНСМИССИЯ: трёхдисковый главный фрикцион сухого трения, шестискоростная синхронизированная коробка передач (6 — вперёд, 1 — назад); планетарные механизмы поворота, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: шесть опорных сдвоенных обрезиненных катков на борт, три обрезиненных поддерживающих катка, направляющее колесо, ведущее колесо переднего расположения с двумя съёмными зубчатыми венцами (зацепление цевочное); подвеска опорных катков — индивидуальная, торсионная; в каждой гусенице 94 трака шириной 380 мм, шаг трака 130 мм.

СКОРОСТЬ МАКС., км/ч: 40.

ЗАПАС ХОДА, км: 145.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъёма, град. — 30; ширина рва, м — 2,2; высота стенки, м — 0,6; глубина брода, м — 0,8.

СРЕДСТВА СВЯЗИ: радиостанция Fu 5.

Panzer IV (Sd.Kfz.161)

Принят на вооружение в качестве машины для командиров танковых батальонов BW (Bataillonsführerwagen). Самый массовый танк вермахта. Единственный немецкий танк, который находился в серийном производстве всю вторую мировую войну. Выпускался фирмами: Krupp, Vomag и Nibelungenwerke. С 1937 по 1945 год изготовлено свыше 8,5 тыс. танков.

СЕРИЙНЫЕ МОДИФИКАЦИИ:

Pz.IVA — «нулевая» серия. Боевая масса 17,3 т. Двигатель Maybach HL 108 TR мощностью 250 л.с. Габариты 5920x2830x2680 мм. Вооружение: 75-мм пушка KwK 37 с длиной ствола 24 калибра и два пулемёта MG 34. Толщина брони 10–30 мм. Изготовлено 35 единиц.

Pz.IVB — прямая лобовая плита корпуса. Курсовой пулемёт изъят. Введена новая командирская башенка. Двигатель Maybach HL 120 TR. Мощность 300 л.с. Изготовлено 45 единиц.

Pz.IVC — незначительные отличия от предыдущего варианта. Под стволом орудия появился специальный отбойник, который отгибал антенну радиостанции при повороте башни. На части машин установлен двигатель Maybach HL 120 TRM. Изготовлено 140 единиц.

Pz.IVD — лобовая часть корпуса как у Pz.IVA, включая курсовой пулемёт. Изменена маска пушки. В 1940–1941 годах лобовая броня корпуса усилена 20-мм броневым листом. Изготовлено 229 единиц.

Pz.IVE — лобовая броня корпуса 30-мм плюс дополнительный 30-мм броневой лист. Лобовая броня башни — 30-мм, маска пушки — 35–37 мм. Установлены новая командирская башенка и шаровая установка курсового пулемёта. Боевая масса 21 т. Изготовлено 223 единицы.

Pz.IVF (F1) — последняя модификация с короткоствольной пушкой. Прямая лобовая плита корпуса с курсовым пулемётом. Командирская башенка новой конструкции. Одностворчатые люки в бортах башни заменены двустворчатыми. Лобовая броня толщиной 50 мм. Изготовлено 462 единицы.

Pz.IVF2 — 75-мм пушка KwK 40 с длиной ствола 43 калибра. Боевая масса 23,6 т. Изготовлено 175 единиц.

Pz.IVG (Sd.Kfz.161/1) — двухкамерный дульный тормоз пушки. Танки поздних выпусков вооружались 75-мм пушкой KwK 40 с длиной ствола 48 калибров и имели дополнительную броневую плиту в лобовой части корпуса толщиной 30 мм. Изготовлено 1687 единиц.

Pz.IVH (Sd.Kfz.161/2) — 75-мм пушка KwK 40 с длиной ствола 48 калибров. Антенна радиостанции перенесена с борта корпуса на его корму. Установлены противокумулятивные 5-мм экраны. Командирская башенка нового типа с зенитной установкой пулемёта MG 34. Изготовлено 3960 единиц.

Pz.IVJ (Sd.Kfz.161/2) — технологически и конструктивно упрощённый вариант Pz.IVH. Ручной привод поворота башни (!). Поддерживающие катки без резиновых бандажей. Увеличенная ёмкость топливных баков. Изготовлено 1758 единиц.

PzIVF PzIVE PzIV принимали участие во всех военных операциях начиная с - фото 18

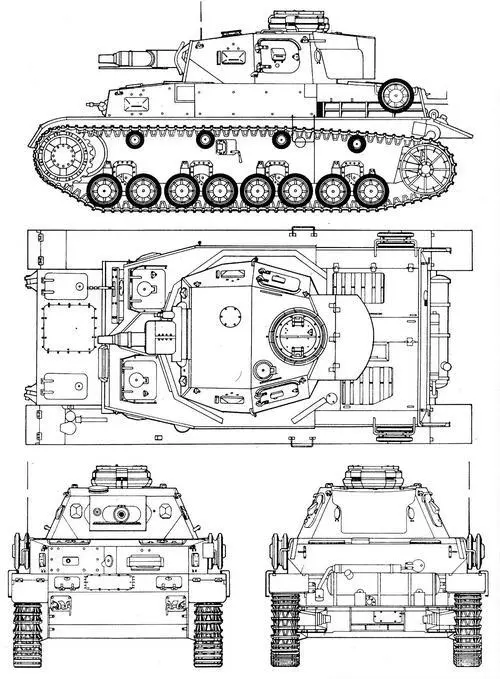

Pz.IVF
PzIVE PzIV принимали участие во всех военных операциях начиная с захвата - фото 19
Pz.IVE

Pz.IV принимали участие во всех военных операциях, начиная с захвата Судетской области и заканчивая битвой за Берлин в 1945 году. Накануне вторжения в Польшу в войсках имелось 211 танков Pz.IV, а к началу боевых действий на Западе — 290. Эти танки были в основном сконцентрированы в дивизиях, действовавших на направлениях главных ударов.
