Михаил Барятинский: Средний танк Panzer III

В лобовом листе корпуса слева располагались смотровой прибор механика-водителя, включавший в себя стеклоблок триплекс, закрываемый массивной откидной (Ausf.A — D) или сдвижной (Ausf.E — N) заслонкой, и бинокулярный перископический прибор наблюдения KFF 1 (Ausf.A — D) или KFF 2 (Е — N). Последний, если в нём не было необходимости, сдвигался вправо, и механик-водитель мог вести наблюдение через стеклоблок.

БАШНЯ— шестигранная, сварная, размещалась симметрично относительно продольной оси танка. В передней части башни, в маске устанавливались пушка, пулемёт (у модификаций A — G с 37-мм пушкой — два пулемёта) и телескопический прицел. Справа и слева в маске делались лючки для наблюдения со стёклами триплекс (у вариантов L — N лючок только слева). Лючки закрывались наружными броневыми заслонками изнутри башни.

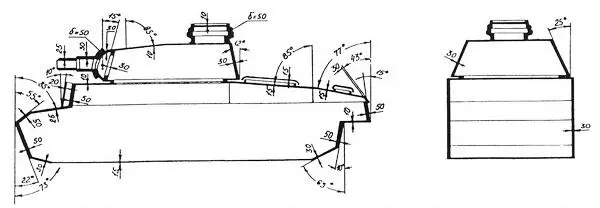

Схема бронирования среднего танка Pz.III.

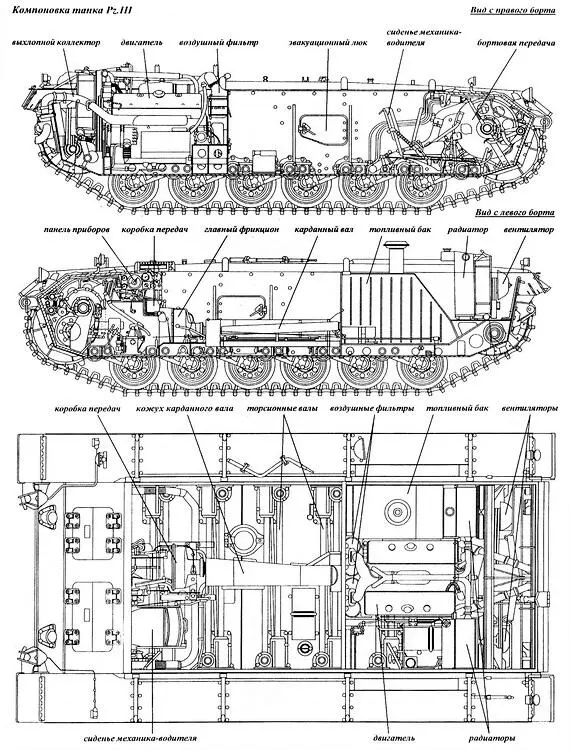

Компоновка танка Pz.III.

Механизм поворота башни — механический, с двойным приводом управления, выведенным к заряжающему (справа от пушки) на отъёмную рукоятку и к наводчику (слева от пушки) на маховичок. Кроме этого, имелся рычаг переключения шестерён механизма для ускоренного или замедленного поворота башни.

В задней части крыши башни устанавливалась командирская башенка с люком, закрывавшимся двухстворчатой крышкой. На части машин Ausf.N поздних выпусков устанавливалась заимствованная у танка Pz.IV Ausf.G командирская башенка, имевшая одностворчатую крышку. Башенка была оборудована восемью (Ausf.A — С) или пятью (D — N) смотровыми щелями со стёклами триплекс.

Для посадки и высадки членов экипажа служили люки с одностворчатыми и двухстворчатыми (начиная с варианта Е) крышками в бортах башни. В крышках люков и бортах башни устанавливались смотровые приборы (у модификаций L, М и N приборы в бортах башни отсутствовали). На кормовом листе башни имелись два лючка для стрельбы из личного оружия.

ВООРУЖЕНИЕ.Основное вооружение танков модификаций А — G — пушка 3,7 cm KwK L/45 калибра 37 мм фирмы Rheinmetall-Borsig. Длина ствола — 45 калибров (1717 мм). Масса — 195 кг. Вертикальная наводка — от -10° до +20°. Затвор — клиновой, вертикальный, полуавтоматический. Спуск — электрический. Скорострельность 15–18 выстр./мин. В боекомплект пушки входили выстрелы с бронебойными PzGr (масса 0,685 кг, начальная скорость 745 м/с), подкалиберными PzGr 40 (0,368 кг, 1020 м/с) и осколочно-фугасными SprGr 18 (0,615 кг, 725 м/с) снарядами. Боекомплект состоял из 150 (Ausf.A), 121 (В — D) или 131 (Е — G) выстрела.

Танки модификаций G — J вооружались пушкой 5 cm KwK 38 L/42 калибра 50 мм, также разработанной конструкторами фирмы Rheinmetall-Borsig. Длина ствола — 42 калибра (2100 мм). Масса — около 400 кг. Углы вертикального наведения от -10° до +20°. Затвор — вертикально-клиновой, с полуавтоматикой копирного типа. Спусковой механизм — электрический, устанавливался на рукоятке маховика поворотного механизма. Скорострельность 15 выстр./мин. Противооткатные устройства состояли из гидравлического тормоза отката и гидропневматического накатника и располагались по бокам ствола: с правой стороны — тормоз отката, с левой — накатник. Для стрельбы из пушки KwK 38 использовались унитарные выстрелы с бронебойными снарядами PzGr и PzGr 39 (масса 2,06 кг, начальная скорость 685 м/с), подкалиберными PzGr 40 (0,925 кг, 1050 м/с) и осколочно-фугасными SprGr 38 (1,823 кг, 450 м/с). Боекомплект танков этих модификаций состоял из 97–99 выстрелов.

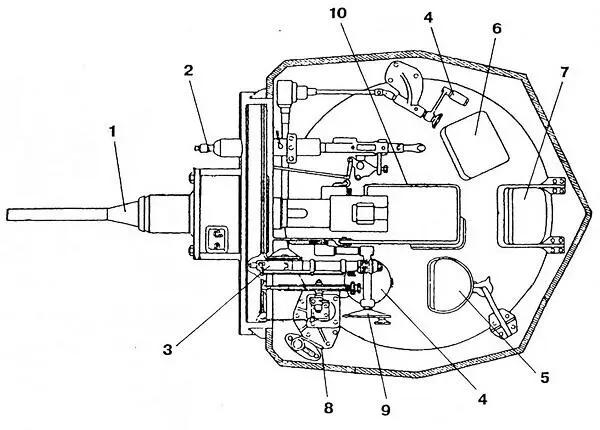

1 — 50-мм пушка; 2 — пулемёт MG 34; 3 — телескопический прицел; 4 — маховик поворотного механизма башни; 5 — сиденье наводчика; 6 — сиденье заряжающего; 7 — сиденье командира; 8 — рукоятка стопора башни; 9 — маховик подъёмного механизма пушки; 10 — ограждение пушки.

Боевые машины вариантов J — М вооружались пушкой 5 cm KwK 39 L/60 калибра 50 мм. Длина ствола — 60 калибров (3000 мм). Масса — 435 кг. Тип затвора, принцип действия полуавтоматики, противооткатные устройства, спусковой механизм и многие другие узлы орудия были идентичны пушке KwK 38. Основное отличие заключалось в большей длине зарядной каморы, связанной с увеличившейся с 288 до 420 мм длиной гильзы. Для стрельбы использовались выстрелы с бронебойными снарядами PzGr KwK 39 и PzGr 39 KwK 39 (масса 2,06 кг, начальная скорость 835 м/с), подкалиберными PzGr 40 KwK 39 (0,925 кг, 1190 м/с) и PzGr 40/1 KwK 39 (1,07 кг, 1130 м/с) и осколочно-фугасными SprGr 38 KwK 39 (1,82 кг, 550 м/с). Число выстрелов в боекомплекте колебалось с 84 (Ausf.J) до 92 (Ausf.L и М).
