Журнал «Юный техник» - Юный техник, 2002 № 10

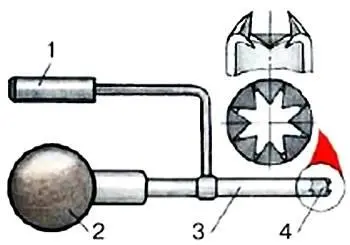

Удерживая «ружье» за ручку 1 , следует предельно сильно сжать грушу 2 , конец трубки 3 с зубчиками 4 медленно подвести к сидящему на стене комару и быстро отпустить грушу. Она резко всасывает воздух вместе с насекомым. При новом сжатии груши выходящая из трубки струя воздуха выбросит останки насекомого наружу, и ружье готово к повторному действию.

УЛЬТРАЗВУКОВОЙ МИКСЕР

Среди обсуждаемых тем эта, вне всякого сомнения, самая значимая. Если она найдет применение в народном хозяйстве, то принесет колоссальную выгоду. Судите сами.

Один из основных способов обработки металлов — процесс резания. На высоких оборотах острый резец снимает с детали тонкую стружку. В точке соприкосновения от трения повышается температура, а она влияет на стойкость инструмента.

Поэтому в зону резания постоянно подают СОЖ — смазочно-охлаждающую жидкость. Состоит она из технического масла, воды и специальных химических соединений. Масло снижает трение между резцом и обрабатываемой деталью. Вода — лучший охладитель. А чтобы они смешались, в раствор вводят специальные соединения. Процесс изготовления СОЖ не простой. Установка напоминает бытовой миксер, только очень больших размеров. В ее бункер в определенных пропорциях заливают воду и масло и специальные добавки. На высоких оборотах смесь тщательно перемешивают до образования однородной жидкости. Через какое-то время масло может отслоиться от воды, и СОЖ направляют на переработку.

Можно ли упростить процесс? Такая непростая задача была поставлена перед Вадимом Дерябиным, членом секции научной организации учащихся Дворца творчества юных города Златоуста. Почему выбор пал на Вадима? Парень с головой, на двух последних городских научно-практических конференциях занимал призовые места. А два года назад «Юный техник» уже представлял его центробежный насос для дачного хозяйства. Опустим за недостатком места в журнале промежуточные выкладки и рассуждения, а представим готовый проект.

Согласно рекомендациям Вадима Дерябина СОЖ надо готовить прямо в смазочно-охлаждающей системе токарного станка. Включается станок, начинает работать миксер по изготовлению СОЖ. Вот только компоненты ее смешивают не лопатки, а… ультразвук. Обратимся к рисунку.

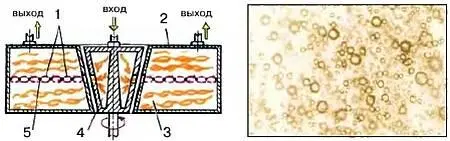

Составляющие СОЖ вещества подаются в центральную камеру 4 , вращающуюся с определенной скоростью. На внешних стенках камеры имеется ряд отверстий, совпадающих с отверстиями на внутренней стенке внешней камеры 2 , куда поступает вода и масло. При этом третий компонент не используют. В первой, центральной, камере вода и масло центробежными силами выдавливаются через отверстия во внешнюю камеру, когда совмещаются отверстия. При совпадении отверстий строго по оси возникает ультразвуковая волна 1 , перемешивающая воду и масло в эмульсию 3 . Смесь и подается в зону резания.

Остается добавить, что приготовленная в ультразвуковом миксере СОЖ не расслаивается и в течение нескольких недель эффективно охлаждает режущий инструмент, увеличивает его стойкость почти вдвое! Молодец, Вадим! Хотелось, чтобы в масштабах страны его предложение нашло поддержку и быстрое внедрение.

АВТОМАТИЧЕСКАЯ КОРМУШКА

Для рыбок в аквариуме придумано множество автоматических устройств, поддерживающих строго определенную температуру воды, насыщающих ее кислородом, поддерживающих уровень освещенности и раздающих корм. Не остаются в стороне и наши читатели. Вот, например, предложение от Даниила Честюнина из Челябинска.

Суть предложенной Даниилом автоматической кормушки в том, что корм помещают на отдельных полках-перегородках в вертикальной трубке с вынимающимися перегородками. Каждая перегородка связана с командным устройством. В заданный момент времени она выдвигается из паза, и корм попадает в аквариум.

В варианте, предложенном Даниилом, перемещение перегородок осуществляется за счет упругости резиновых тяг. В закрытом положении перегородки фиксируются защелками. В определенный момент защелка поднимается, а перегородка под действием упругости резиновой ленты выдвигается из трубки.

Хорошо прорисованных эскизов командного устройства Даниил не представил, сославшись на то, что еще плохо владеет чертежными навыками. Но в принципе, каждый, кто решит изготовить такую кормушку, легко поймет, как ее выполнить. Эксперты лишь советуют не ограничиваться рамками предложенной Даниилом схемы. Ведь в качестве командного устройства можно использовать электронное реле времени, устройство с вращающимися дисками и контактами на нем и даже просто слегка видоизмененный механический будильник с встроенными электрическими контактами.
