1— винт; 2— двигатель; 3— батарея; 4— командное устройство; 5— боевой заряд; 6— система самонаведения; 7— акустическая антенна.

В послевоенные годы торпеды принялись оснащать новыми энергетическими установками. Их калибр возрос до 550, а то и до 609 мм, длина до 8 м, масса боевого заряда достигла 560 кг, а в 60-е годы появились и атомные заряды.

Корни многих из этих разработок уходили в 30-е годы, к работам немецкого профессора Г. Вальтера, разработавшего в 1937 году парогазовую турбину, увеличившую подводную скорость субмарин до 25 узлов. В ней перекись водорода высокой концентрации разлагалась катализатором на водяной пар и кислород. Он подавался в камеру сгорания вместе с жидким топливом и пресной водой. Получившаяся раскаленная парогазовая смесь устремлялась под высоким давлением в турбину, а после употребления охлаждалась. Пар превращался в воду и возвращался в камеру сгорания, а углекислота удалялась за борт.

Двигатели Вальтера нашли применение и в торпедах. Например, советская «53–65» при скорости 44 узла преодолевала 22 тыс. м, а при 68-узловой — 12 тыс. м. В современной, 1990 года, английской газотурбинной торпеде «Спиершфиш» используется жидкое топливо, содержащее окислитель. Оно обеспечивает ход в 80 узлов, а продукты сгорания бесследно растворяются в морской воде.

На новые электроторпеды поставили батареи, электролитом которых служит забортная морская вода. Такова советская самонаводящаяся СЭТ-72 калибром 400 мм и длиной 4,5 м, принятая на вооружение в 1972 году. У нее источником тока стала батарея с анодами из магниево-ртутного сплава и катодами из хлористого серебра, а электролит (он же охладитель) — забортная вода. СЭТ-72 развивает 40 узлов, проходит 8 тыс. м и способна поражать подводные лодки на глубинах до 450 м.

В погоне за скоростью конструкторы подводного оружия обратились и к реактивной технике. Они экспериментировали с твердотопливными двигателями, у которых, как у ракет, в хвостовой части находятся шашки из пороха. Но этим сходство ограничивается. В сопло подводной ракеты подается вода. Образующаяся смесь пара и газа вырывается из сопла и движет торпеду. Такие системы просты, надежны, но действуют недолго. В подобных агрегатах могут применяться и вещества, например натрий, бурно реагирующие с морской водой, что позволяет достигать максимально высоких скоростей.

В начале 60-х годов американцы занялись проектированием реактивной твердотопливной торпеды на скорость до 100 узлов. Опыты заняли немало времени, и на них израсходовали внушительные средства, однако об успехах разработчики пока не сообщали.

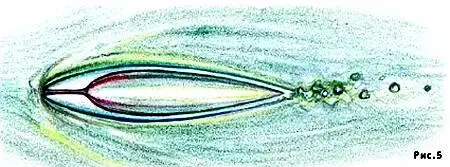

Тогда же, в 1963 году, подобное оружие начали создавать и в Советском Союзе. Противолодочную ВА-11 «Шквал» длиной 8,2 м и калибром 533 мм оборудовали удачным твердотопливным реактивным двигателем, к тому же после выстрела торпеду окружает газовое облако — своего рода смазка, уменьшающая сопротивление воды. В результате «Шквал» буквально летит под водой со скоростью 194 узла, или 350 км/ч! Поскольку ничего подобного ни у кого не было и нет, в 2000 году американцы, по некоторым данным, попробовали получить информацию о ней методом «плаща и кинжала». Впрочем, удивительно, что они не создали ее раньше всех. Ведь еще в 1921 году живший в Америке крупнейший специалист в области гидродинамики профессор Д.П. Рябушинский поместил в поток воды тело, оснащенное спереди чем-то похожим на свиной пятачок. В воде образовалась длинная сигарообразная кавитационная полость (рис. 5).

Снабженное «пятачком» обтекаемое тело испытывало при образовании полости ничтожно малое сопротивление. Вот только переходу на такой режим движения предшествует период резкого, в сотни раз, роста сопротивления. И хотя опыты Рябушинского были известны всем, за полвека нигде в мире, кроме России, не нашли способа разгона тела до скорости, необходимой для выхода на режим кавитации.

И. БОЕЧИН

Рисунки А. КАТКОВСКОГОи А. ИЛЬИНА
