Диапазон перестройки приемника с помощью индуктивности зависит от емкости антенны. Если она длиной около 7 м, диапазон получится от 200 кГц (при полностью вдвинутом стержне) до примерно 1000 кГц (при удалении стержня).
Диоды VD1, VD2 — любые германиевые, высокочастотные. Очень хорошо работают, например, Д18. Емкость блокировочного конденсатора С2 некритична и может составлять от 270 до 3300 пФ. Телефоны следует взять высокоомные, с сопротивлением постоянному току 3200…4400 Ом.

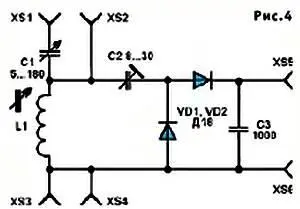

Если в вашем распоряжении окажется КПЕ (любого типа, например, из радиолюбительского набора или от старого транзисторного приемника), схему можно немного усложнить, сделав универсальное устройство (рис. 4).
Длинные антенны подключаются к гнезду XS1, короткие — к XS2.
Для перехода к схеме параллельной настройки гнезда XS1 и XS3 надо соединить перемычкой. Гнездо XS4 служит для подключения противовеса, a XS5 и XS6 — для телефонов. Гнезда удобно взять от какого-нибудь старого многоконтактного разъема.
У автора приемник собран в небольшой пластмассовой коробочке габаритами 20x40x120 мм. Ферритовый стержень вдвигается в катушку снизу сквозь отверстие в торцевой стенке. На стержне белой краской полезно нанести деления. Сверху установлены гнезда антенны и заземления, а снизу — телефонов.
С упомянутой антенной и заземлением на трубы центрального отопления приемник показал отличные результаты, принимая все без исключения московские ДВ- и СВ-радиостанции. Регулируя связь конденсатором С1, легко было получить достаточную селективность при нормальной громкости звучания.
К приемнику возможно подключать и низкоомные телефоны с сопротивлением 50…200 Ом. Емкость конденсатора связи (С1 на рис. 3 и С2 на рис. 4) при этом нужна несколько больше — до 40…50 пФ, а громкость звучания получается меньше из-за значительных потерь на прямом сопротивлении диодов.
Походная антенна — четырехметровый отрезок монтажного провода с грузиком на конце для удобства закидывания на ветки деревьев. Противовесом (вместо заземления) служит шнур телефонов. Даже в таком примитивном варианте в Подмосковье прослушивалась работа нескольких наиболее мощных, радиостанций.

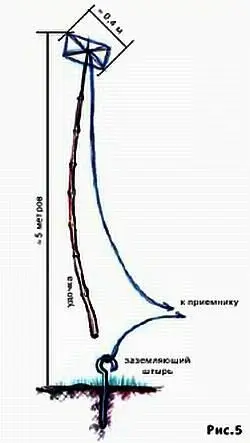

Очень удобно поднимать антенну на складной телескопической удочке из стеклопластика (рис. 5).
Провод может проходить как снаружи, так и внутри удилища. На верхнем конце полезно закрепить «зонтик» из проволоки произвольной формы. Он создаст некоторую емкостную нагрузку и повысит эффективность антенны. Удочкой легко набросить на ветви деревьев и Г-образную антенну высотой 4…5 м и длиной 5…10 м. Она работает еще эффективнее.
Заземление также увеличивает громкость приема.
Им может послужить заостренный стержень длиной примерно 0,5 м, воткнутый в землю. Не хуже работает и противовес из проволоки, протянутый прямо по земле. Провода для антенны и противовеса могут быть любыми — подойдет, например, обмоточный провод ПЭЛ диаметром от 0,25 мм и более, смотанный со старых трансформаторов. Удачных вам экспериментов!
В.ПОЛЯКОВ, профессор
