Самый простой радиоприемник, который только можно придумать, — детекторный. Правда, в нашей памяти он чаще всего ассоциируется с еле слышимым звуком в наушниках. Да, так было когда-то, но сегодня детекторный приемник с хорошей антенной позволяет осуществить даже громкоговорящий прием мощных радиостанций в диапазонах ДВ и СВ. При этом и качество звука будет отменным, и не понадобятся батареи.

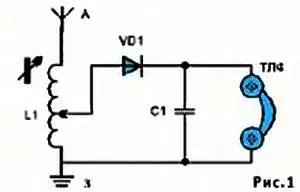

Схема одного из вариантов такого приемника дана на рисунке 1.

Емкостью его колебательного контура служит антенна, а индуктивностью — катушка L1. Контур настраивают в резонанс на частоту принимаемой радиостанции изменением индуктивности, перемещая в катушке ферритовый сердечник.

Мы отказались от конденсатора переменной емкости (КПЕ), поскольку максимальный КПД антенной цепи получается, когда весь ток из антенны протекает через катушку. При резонансе он максимален. Но индуктивность катушки в приемнике без КПЕ приходится делать больше.

Итак, мы выделили АМ-сигнал радиостанции, настроив антенную цепь, но для превращения в звук его нужно еще продетектировать. Детектором послужит полупроводниковый диод VD1, пропускающий только положительные полуволны колебаний. Пульсации сглаживаются блокировочным конденсатором С2, и через катушки телефонов протекает ток, изменяющийся в такт со звуковым сигналом.

Детектор подключен к отводу катушки. Такая связь называется автотрансформаторной. Передвигая отвод вниз по виткам катушки, можно повысить добротность контура и ослабить помехи.

Если же антенна велика и имеет значительную емкость, целесообразно использовать КПЕ, но включить его надо последовательно с антенной (рис. 2).

Такой приемник при большой антенне обладает большей селективностью, чем предыдущий.

В приемнике с автотрансформаторной связью все казалось бы хорошо, но… регулировать связь детектора с контуром не особенно удобно, поскольку требуется изготавливать катушку со множеством отводов, но и тогда регулировка получается скачками.

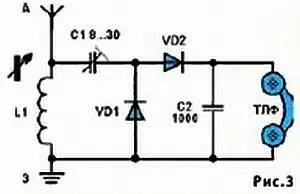

Известен способ емкостной связи, при котором емкостное сопротивление конденсатора связи должно равняться среднему геометрическому из резонансного сопротивления контура (сотни кОм) и сопротивления детектора (единицы кОм). Расчет показывает, что емкость конденсатора связи должна составлять единицы-десятки пФ! Выходит, что связь можно регулировать обыкновенным подстроечным конденсатором. И хоть он разрывает цепь детекторного диода по постоянному току — не беда, можно поставить второй диод, как показано на рисунке 3.

На первый взгляд получился детектор с удвоением напряжения. На самом деле удвоения здесь нет из-за малой емкости С1. Во время отрицательного полупериода колебаний в контуре конденсатор C1 заряжается через диод VD1, а во время положительного — отдает свой заряд через диод VD2 в нагрузку — телефоны, зашунтированные блокировочным конденсатором С2.

Емкость С1 регулируют по максимальной громкости приема.

Теперь о деталях. В качестве L1 можно использовать длинноволновую катушку магнитной антенны любого транзисторного приемника. А при самостоятельном изготовлении надо намотать 240 витков провода ПЭЛ 0,2 в один слой на каркасе диаметром 12 мм. Еще лучше использовать литцендрат ЛЭШО 7x0,07 или подобный. Литцендрат содержит множество тонких жилок эмалированного провода, обмотанных общей шелковой изоляцией, и имеет меньшее сопротивление для токов высокой частоты.

Для настройки в каркас вдвигается круглый стержень диаметром 10 мм и длиной 100…200 мм из феррита 400НН или 600НН от той же магнитной антенны. Годятся и стержни диаметром 8 мм.
